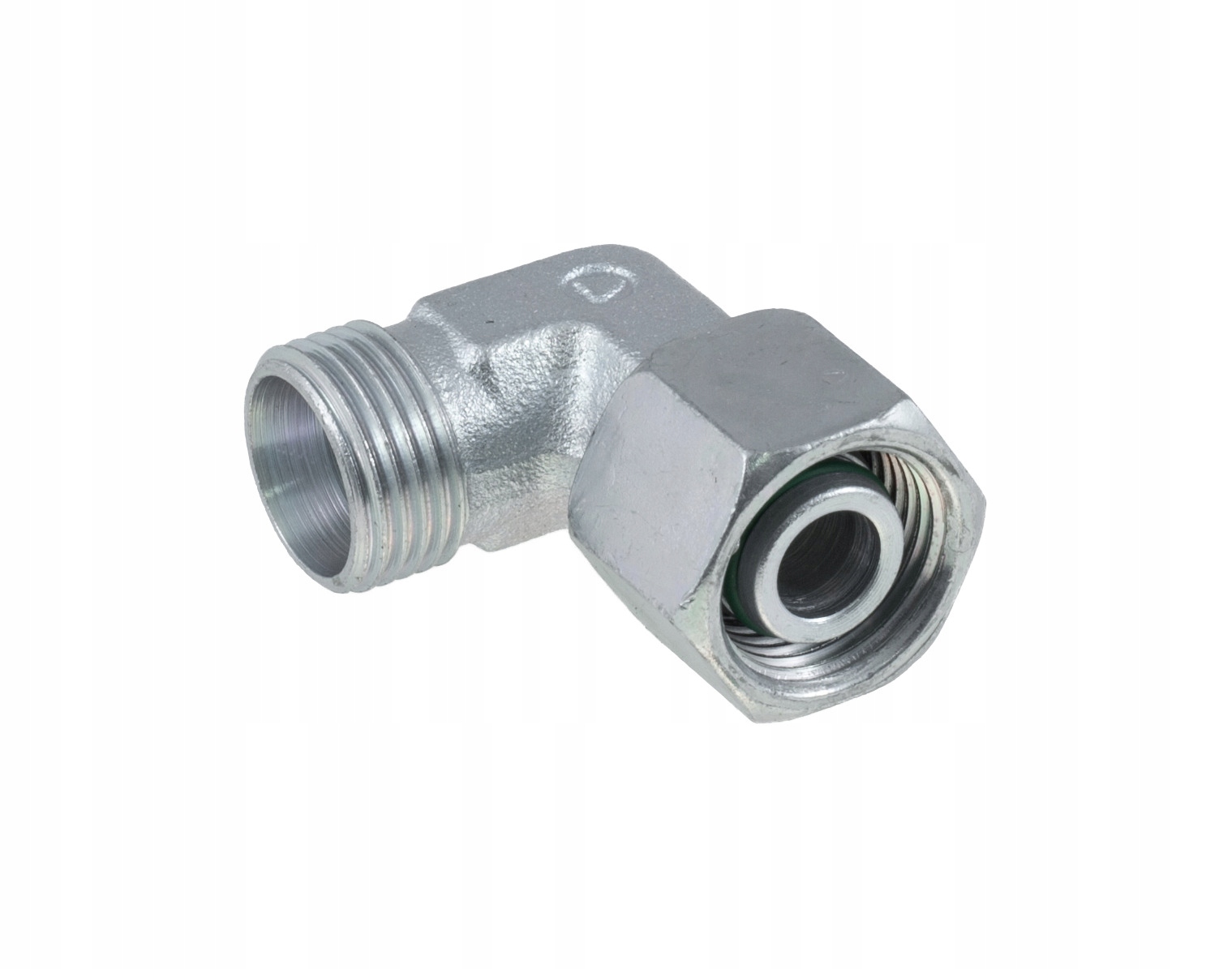

Колено AB 90° M16x1,5 10L

Kolanko AB 90° M16x1,5 10L

HYDRON

Kolanko AB 90° M16x1,5 10L

Złącze  kolankowe - z jednej strony gwint zewnętrzny , z drugiej strony ruchoma nakrętka. Złączka  stosowana w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod  kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną o-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L. oraz ciężkiej S.

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie,  leśnictwie, budownictwie i  przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Dodatkowe dane:

Średnica gwintu M16X1,5

Średnica zewnętrzna [mm]: 15,6-15,9

Średnica wewnętrzna [mm]: 14,2-14,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Średnica nominalna przelotu:

Gwint z jednej strony: zewnętrzny metryczny 16X1,5

Gwint z drugiej strony: wewnętrzny metryczny 16X1,5

Ciśnienie nominalne: 250bar

Wersja: lekka

oznaczenie wg Cast : 604206.1

oznaczenie wg Parker Ermeto: EW10LOMD

Złącze kolankowe nakrętne

Adjustable male stud elbow

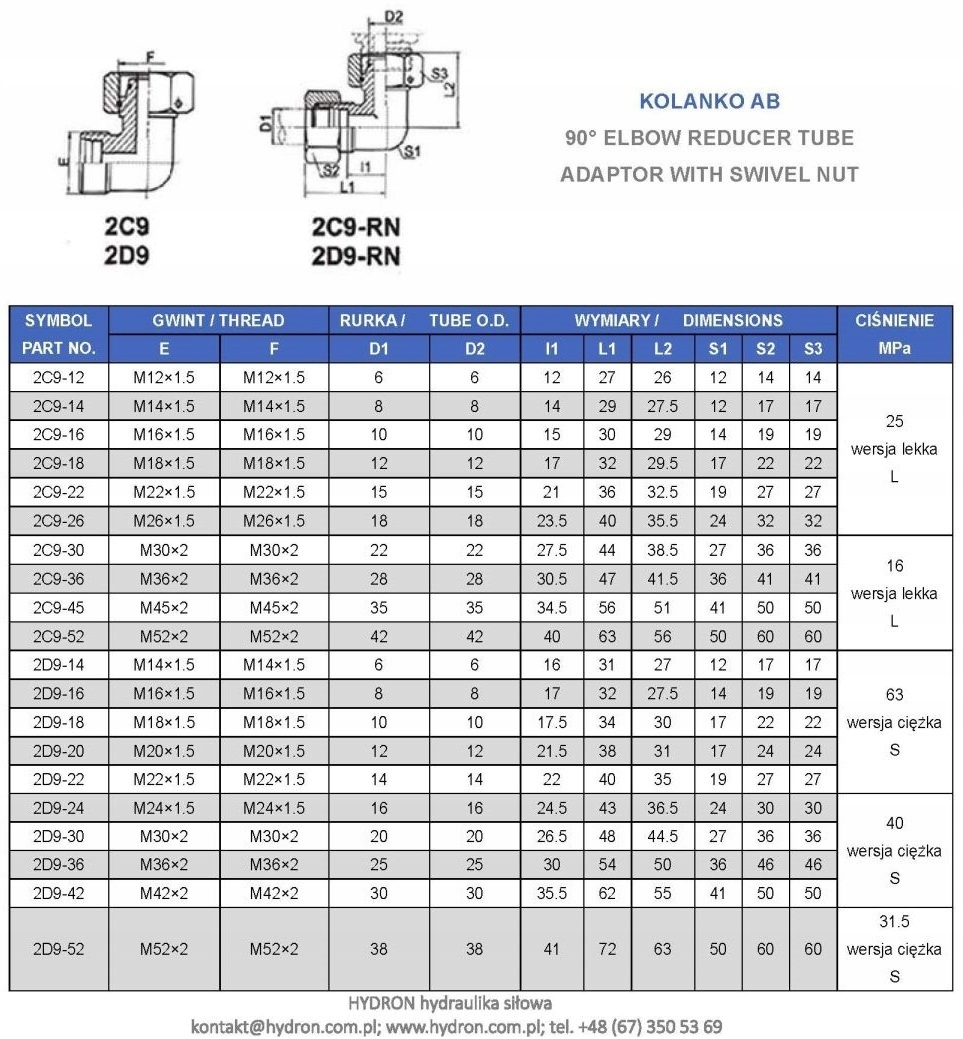

Złacze kątowe z nakrętką Typ: Tn 119

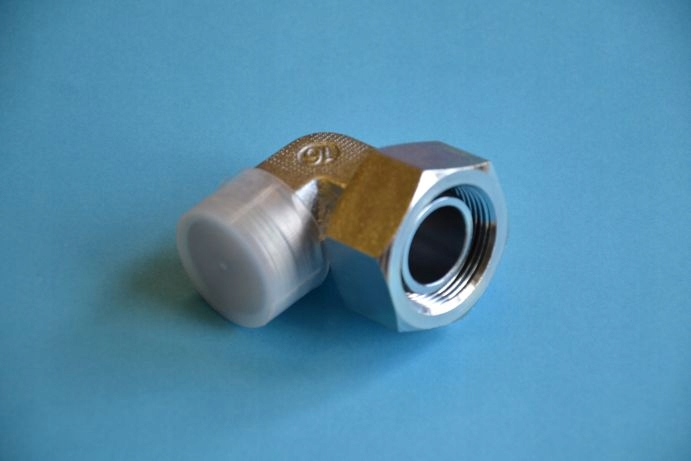

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: kolanko
• Gwint 1: M16x1,5
• Gwint 1 ( mm ): 15,6-15,9zew./14,2-14,6wew.
• Gwint 2: M16X1,5
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TN119-10L
• Oznaczenie wg CAST: 604206.1
• Oznaczenie wg PARKER ERMETO: EW10LOMD
• Oznaczenie alternatywne: XEW 10-L

Kolanko AB nastawne ( ustawne ) metryczne. Z jednej strony nakrętka z drugiej gwint zewnętrzny. Wykonanie stal automatowa pokryta ocynkiem. XEW 10L CF 2C9-16
