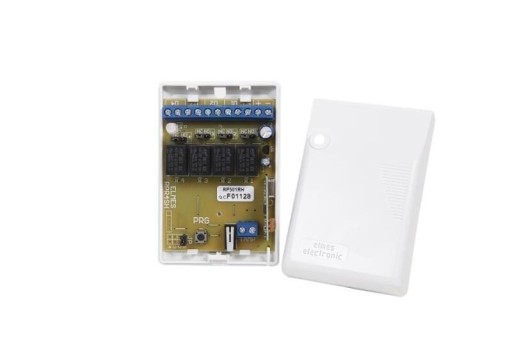

Приемник радиооповещения Elmes RP501R-het

RP501Rhet - odbiornik

Elmes Elektronik

Odbiornik posiada 4 separowane galwanicznie wyjścia przekaźnikowe, które mogą być ustawione na pracę NC lub NO, tzn. w stanie spoczynku zwarte lub rozwarte (domyślnie NC), a zmiana na NO wymaga jedynie przełożenia zworek przy przekaźnikach. Odbiornik posiada diodę LED, która sygnalizuje załączenie przekaźników oraz wyjście sygnalizacyjne S, którego działanie zależy od wybranego trybu pracy zestawu.  Jeżeli załączone jest choć jedno wyjście odbiornika, LED zmienia kolor z zielonego na czerwony i pojawiają się impulsy zwarcia do masy na wyjściu sygnałowym S w cyklu 1 sekundowym.

Współpraca odbiornika z wieloma nadajnikami. Do pamięci odbiornika można wpisać nawet 60 nadajników pracujących w trybie 2, natomiast tryby 1, 3 i 4 nie są zalecane. Wynika to z faktu, że w trybach 1, 3 i 4 każda kolejna transmisja odebrana przez odbiornik ustawia na nowo stan wszystkich 4 wyjść – kasuje stan z poprzedniej transmisji. W konsekwencji, wyjścia ustawione przez jeden nadajnik zostaną wyzerowane przez transmisje przychodzące od innego nadajnika. Jedynie w trybie 2 wyjście raz ustawione pozostanie w tym stanie do chwili, aż upłynie zaprogramowany czas: transmisje z innego nadajnika nie mogą go wyzerować w tym czasie.

Współpraca nadajnika z odbiornikami innego typu. Przy współpracy z odbiornikami CH4H, CH8H lub C20H, nadajników może być wiele i mogą pracować w dowolnym trybie. Np. można do wyjścia nr 1 odbiornika CH4H przypisać wejście pierwsze pierwszego nadajnika RP501, do wyjścia nr 2 odbiornika – wejście pierwsze nadajnika nr 2, itd. Wtedy każde z wyjść odbiornika CH4H przypisane jest do wyłącznie jednego nadajnika i transmisje z innych nadajników nie wpływają na nie.

Specyfikacja:

• superheterodynowy, zasilanie 10-15VDC;
• prąd: 20mA + 20mA na każdy załączony przekaźnik;
• wyj. przekaźnikowe (1A/125VAC, 1A/30VDC);
• wyj. S typu OC: 1A/60V;
• pamięć odbiornika: 60 nadajników;
• temperatura pracy: od - 20 do +55°C.
