АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ ИСТОЧНИКА ПИТАНИЯ 63A

AUTOMATYCZNY PRZEŁĄCZNIK ŹRÓDŁA ZASILANIA 63A

Automatyczny przełącznik źródła zasilania jest niezbędnym urządzeniem w systemach wykorzystujących alternatywne źródła zasilania takie jak elektrownie wiatrowe lub ogniwa słoneczne. Dodatkowo układ można wykorzystać do współpracy z agregatami prądotwórczymi w systemach zasilania awaryjnego.

Największą korzyścią płynącą z zastosowania przełącznika jest zachowanie ciągłości zasilania poprzez wybór między dwoma źródłami zasilania. Dzięki czemu mamy zapewnioną stałą dostawę prądu!.

Typowo zasilanie odbywa się z wejścia 1 (wejście priorytetowe), jeśli na tym wejściu zaniknie napięcie wtedy przełącznik automatycznie przełączy się na zasilanie z wejścia (2) (wejście alternatywne).

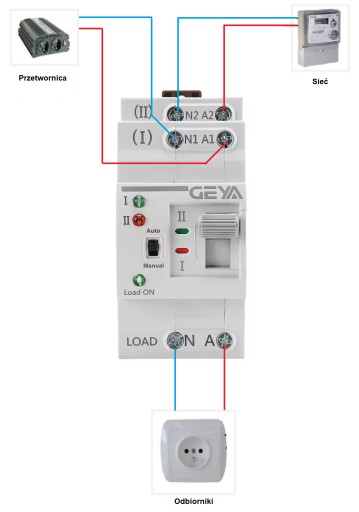

Można wykorzystać do przełączania między zasilaniem z sieci a instalacją offgrid (lub generatorem) w czasie braku zasilania.

Tryby pracy:

Urządzenie może pracować w dwóch trybach :

1. Praca automatyczna.
2. Praca manualna (ręczna)

Dla pracy automatycznej przełącznik ustawiamy na „AUTO” co oznacza pracę automatyczną, jeśli chcemy ręcznie zmienić źródło zasilania należy najpierw przełączyć przełącznik na pozycję „MANUAL” i dopiero wtedy przekręcić czerwone pokrętło na pozycję „source I” (wejście 1) lub „source II” (wejście 2).

Czerwone pokrętło wskazuje aktualne źródło zasilania.

Urządzenie wyposażone jest w dwie kontrolki LED: zielona świecąc informuje o obecności napięcia na wejściu nr 1 natomiast czerwona na wejściu nr 2.

Dane techniczne:

• Napięcie zasilania 230 VAC (+-15%) Sinus 50/60Hz
• Maksymalny prąd obciążenia rezystancyjnego 63A (AC-1)
• Maksymalny prąd obciążenia indukcyjnego 25A (AC-3)
• Czas przełączenia 50 ms
• Żywotność mechaniczna 10.000 cykli
• Temperatura pracy -5 do +40 C
• Wymiary 108x78x51 mm (wysokość/głębokość/szerokość) 3 moduły na szynę DIN
