Защита от перезаряда 6 ~ 40 В и

Funkcja:

1. Kontrola ładowania i rozładowania akumulatora, automatycznie uruchamiana po ustawieniu.

2. Potrafi dokładnie ustawić czas ładowania i rozładowania zgodnie z Twoimi potrzebami.

3. Dzięki funkcji komunikacji szeregowej stan pracy przekaźnika może być monitorowany w czasie rzeczywistym przez port szeregowy.

4. Dodatkowe wyjście sygnałowe, gdy warunek przewodzenia przekaźnika jest spełniony, poziom wyjściowy jest wysoki i można sterować innymi urządzeniami.

5. Funkcja zatrzymania awaryjnego jednym przyciskiem (przycisk STOP), z zabezpieczeniem przed odwrotnym połączeniem, odwrotne połączenie nie pali się.

Specyfikacja:

• Cechy:
• Kontrola ładowania i rozładowania akumulatora, automatycznie uruchamiana po ustawieniu.
• Może ustawić czas ładowania i rozładowania dokładnie nagrywając do twoich potrzeb.
• Dzięki funkcji komunikacji szeregowej status pracy przekaźnika można monitorować w czasie rzeczywistym przez port szeregowy.
• Dodatkowe wyjście sygnałowe, gdy spełniony jest warunek przewodzenia przekaźnika, poziom wyjściowy jest wysoki i można sterować innymi urządzeniami.
• Funkcja zatrzymania awaryjnego jednym przyciskiem (przycisk STOP), z zabezpieczeniem przed odwrotnym połączeniem, odwrotne połączenie nie pali się.
• Specyfikacja:
• Napięcie zasilania: DC6 ~ 40V
• Zakres wykrywania napięcia: 0 ~ 60VDC
• Błąd pomiaru napięcia: +-0,1 V
• Nadaje się do: baterii poniżej 60 V
• Ustawienie czasu ładowania i rozładowania: 0 ~ 999m
• Sterowanie portem szeregowym (komunikacja na poziomie SCM TTL):
• Standard komunikacji: Szybkość transmisji 115200 Bps
• Bit danych: 8
• Bit stopu: 1
• Cyfra kontrolna: brak
• Kontrola przepływu: Brak
• Rozmiar: 6,4 x 4 cm / 2,52 x 1,57 cala
• Lista pakietów:

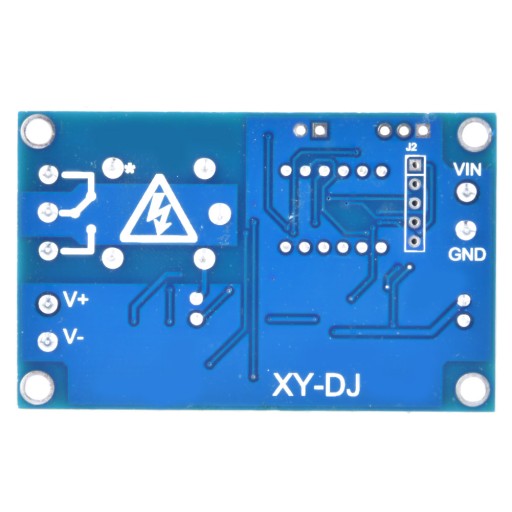

• 1 x płyta zabezpieczająca przed rozładowaniem
• Instrukcja obsługi:

1. Najpierw określ tryb pracy przekaźnika;

2. Zgodnie z trybem pracy przekaźnika, w głównym interfejsie (gdy moduł jest włączony, będzie migać aktualny tryb pracy (domyślny tryb U-1), a następnie wejdzie do głównego interfejsu), naciśnij i przytrzymaj przycisk SET przez 2 sekundy, a następnie zwolnij, wejdź do interfejsu wyboru trybu, wybierz tryb, który chcesz ustawić (U-1~U-6) przez krótkie naciśnięcie przycisków UP i DOWN;

3. Po wybraniu trybu, który ma zostać ustawiony (na przykład U-1), naciśnij przycisk SET, aby ustawić odpowiedni parametr. W tym czasie parametr do ustawienia będzie migał (górna granica napięcia UL1, dolna granica napięcia nL1, czas OP ON), poprzez UP, DOWN dostosuj wartość parametru, obsługuj długie naciśnięcie (szybki wzrost lub spadek) i krótkie naciśnięcie (zwiększenie lub zmniejsz o 1 jednostkę); naciśnij krótko przycisk SET, aby ustawić następny parametr bieżącego trybu, proces jest taki sam jak powyżej;

4. Po ustawieniu parametrów wybranego trybu naciśnij i przytrzymaj przycisk SET przez 2 sekundy, aby zwolnić, aktualnie ustawiony tryb zacznie migać, a następnie powróć do głównego interfejsu, ustawiając parametry z powodzeniem, bardzo proste!

5. W głównym interfejsie naciśnij krótko przycisk W DÓŁ, ​​aby przełączać między napięciem a czasem, co jest bardzo proste.

• Interfejs wyboru trybu: długie naciśnięcie przycisku SET, aby wejść, po zakończeniu ustawiania, długie naciśnięcie przycisku SET, aby wyjść, powrót do głównego interfejsu, bardzo proste!
• Komenda szeregowa:
• \"U-1\": mod pracy (zakres wartości U-1 ~ U-6)
• ''000'': Parametr czasu 0: Nie włączaj funkcji pomiaru czasu Non-0: Włącz funkcję pomiaru czasu (zakres wartości 000~999)
• \"dw02.9\": ustaw dolną granicę napięcia
• \"up10.1\" : Ustaw górną granicę napięcia (zakres wartości 00.0V~60.0V)
• \"get\": Pobierz bieżące ustawienia
• \"on\": Zezwalaj na przewodzenie przekaźnika
• \"off\": Zawsze wyłączaj przekaźnik
• \"start\": Rozpocznij przesyłanie danych
• \"stop\": Zatrzymaj przesyłanie danych
• Powyższe polecenia mogą być łączone w dowolne dwa i muszą być oddzielone przecinkami.
• Takich jak: \"dw02.9,up10.1\" ustaw dolne napięcie graniczne 02.9V górne napięcie graniczne 10.1V
• Status przesyłania: napięcie testowe + na czas + status
• "00.0V, 00:00:00, OP\\r\"
• 00,0 V : zmierzone napięcie
• 00:00:00 : Czas przewodzenia przekaźnika
• Stan: Przekaźnik OP jest włączony Przekaźnik CL jest wyłączony
• Przekaźnik za pomocą trybu:

1. ON: Przekaźnik może przewodzić podczas czasu przewodzenia OP;

2. OFF: Przekaźnik nie może być włączony i jest zawsze wyłączony.

• Krótko naciśnij przycisk STOP na głównym interfejsie, aby przełączać między włączaniem a wyłączaniem. Bieżący stan zacznie migać, a następnie powróci do głównego interfejsu. (Ta funkcja to funkcja zatrzymania awaryjnego, jeden przycisk do otwierania i zamykania przekaźnika)
• Tryb spania:

1. Tryb uśpienia C-P: w ciągu pięciu minut, bez żadnej operacji, cyfrowy w kształcie tuby automatycznie wyłącza wyświetlacz, a program działa normalnie;

2. Tryb normalny O-d: cyfrowy w kształcie tuby jest zawsze wyświetlany;

• Naciśnij i przytrzymaj przycisk STOP przez 2 sekundy, a następnie zwolnij go, aby przełączać między C-P i O-d. Bieżący stan zacznie migać i powróci do głównego interfejsu.
