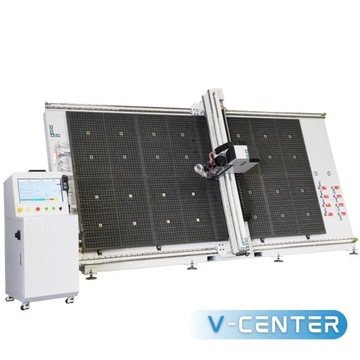

Pionowy ploter frezujący CNC

V-CENTER 2142 INDUSTRY 2.0

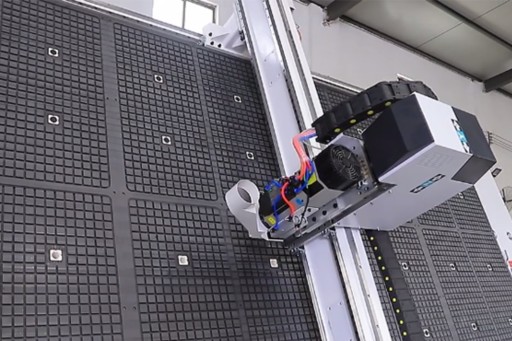

Pionowy ploter frezujący CNC serii INDUSTRY 2.0 ATC o powierzchni roboczej 2100x4200mm i prześwicie w osi Z równym 200mm wyposażony w elektrowrzeciono o mocy 9kW, 24000 obr/min. na ceramicznym ułożyskowaniu.

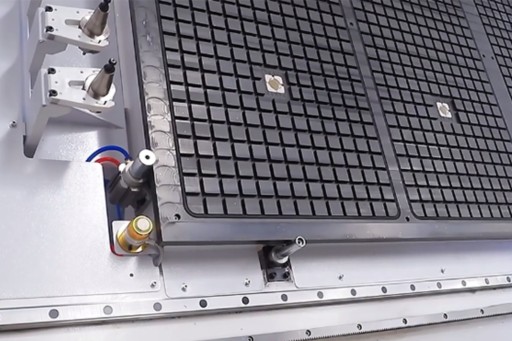

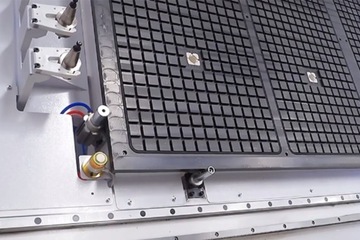

Stół roboczy maszyny wyposażony jest w pneumatyczne pozycjonery uruchamiane z poziomu operatora, wyznaczające stały punkt bazowy Blat roboczy maszyny wykonany jest w technologii hybrydowej - posiada sekcje i podsekcje próżniowe umożliwiające automatyczne, bezinwazyjne mocowanie obrabianego materiału a także sloty TRowkowe umożliwiające mocowanie ręczne. Stół roboczy posiada cztery niezależne próżniowe strefy robocze. Maszyna wyposażona jest w standardzie w 12-pozycyjny liniowy automatyczny magazyn narzędzi. Wszystkie sloty narzędziowe są wypełnione uchwytami ISO30. Napęd zapewniają cztery pełne serwonapędy Leadshine o mocy 1500W w tym podwójny na osi Y.

Informacje i cechy:

• Producent: TechnologieCNC
• Model: V-CENTER 2142
• Elektrowrzeciono: 9kW, 24000obr./min. na pełnym ułożyskowaniu ceramicznym
• Max. szybkość pracy w wolnych przejazdach: do 35m/min
• Max. szybkość pracy w materiale: do 25m/min
• Rozdzielczość programowa: 0,01mm
• Rozdzielczość mechaniczna: 0,04mm
• Powierzchnia robocza X/Y/Z: 2100x4200x200mm (cztery sekcje próżniowe)
• Oprogramowanie CAD/CAM w standardzie: Vectric Cut 2D PRO
• Rama maszyny w całości spawana, odprężona i dopiero frezowana, co zapewnia dokładność obróbki, stabilność pracy i odporność na drgania

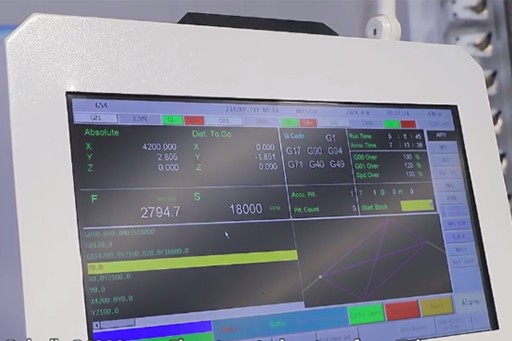

• Sterowanie maszyną odbywa się za pomocą jednostki roboczej opartej na sterowniku SYNTEC 60CA

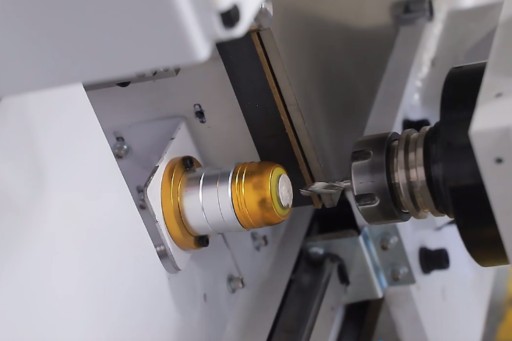

• Automatyczny pomiar wysokości narzędzia
• Automatyczny system centralnego smarowania układu jezdnego
• Maszyna we wszystkich osiach porusza się na wysokiej klasy prowadnicach i łożyskach liniowych PMI, 25mm na osi XZ i 30mm na osi Y
• Przewody elektryczne użyte do budowy frezarki przystosowane są do zginania i zabezpieczone są przed odkształcaniem
• Osiąganie dużych prędkości roboczych i stabilność obróbki gwarantują użyte w maszynie serwonapędy AC Leadshine 1,5kW i przeniesienie napędu poprzez reduktor planetarny NIDEC SHIMPO
• Zasilanie: 3PH, 400V, 50-60Hz

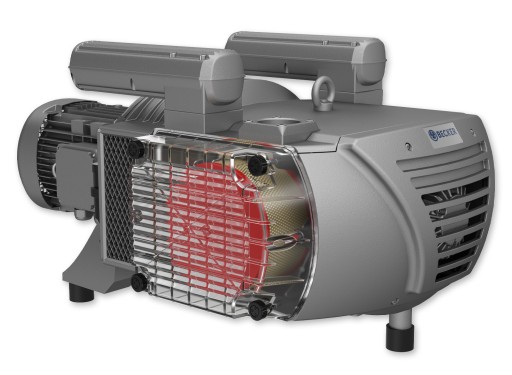

• Pompa próżniowa: 2 x BECKER VTLF 2.250 Łopatkowa, bezolejowa, rotacyjna

W zestawie dwie pompy BECKER VTLF 2.250

Cechy:

• Wydajność: 244/286 [m3/h]
• Ciśnienie: 200/200 [mbar abs.]
• Ciśnienie: 800/-800 [mbar rel.]
• Moc: 5,50/6,40 [kW]

Seria INDUSTRY 2.0

Wyposażona jest w najlepsze i najbardziej precyzyjne w swojej klasie silniki i przeniesienie napędu, które w parze znacznie podnoszą zdolności obróbcze maszyny czyniąc ją najbardziej uprzemysłowionym modelem w tym przedziale cenowym.
