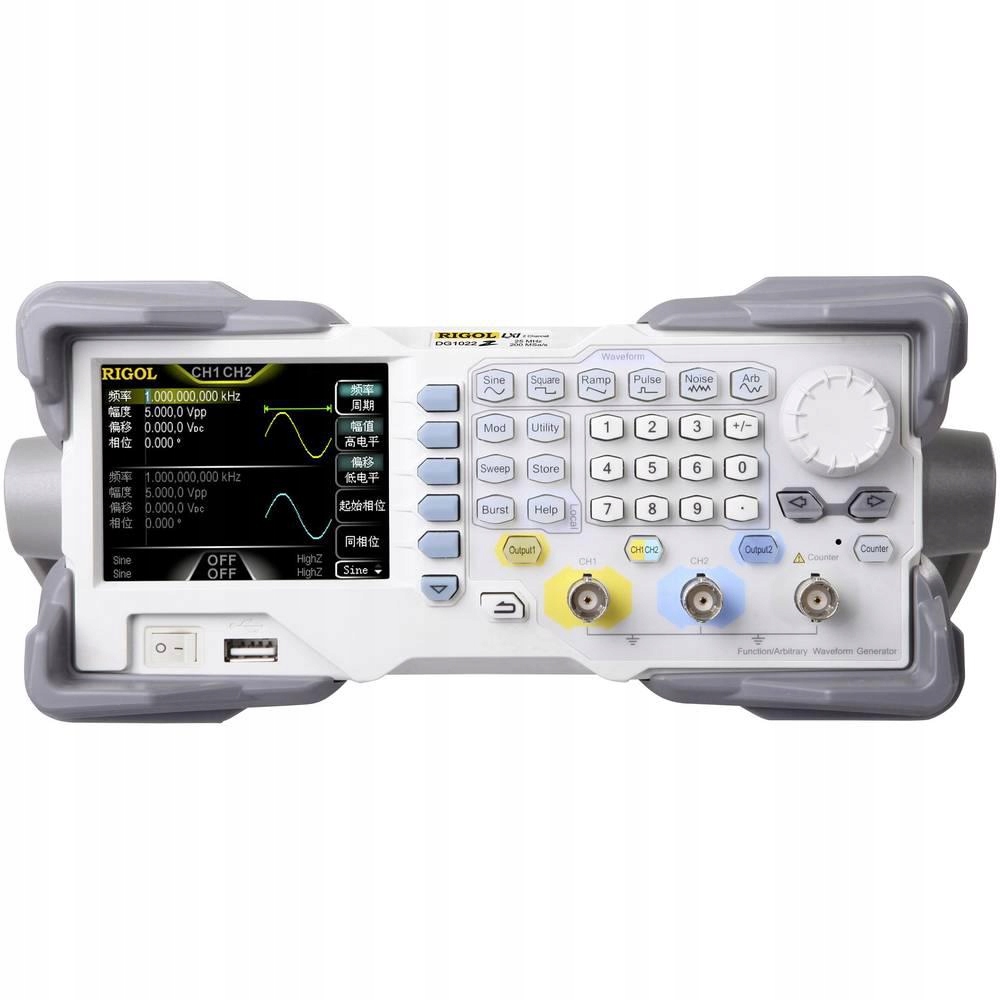

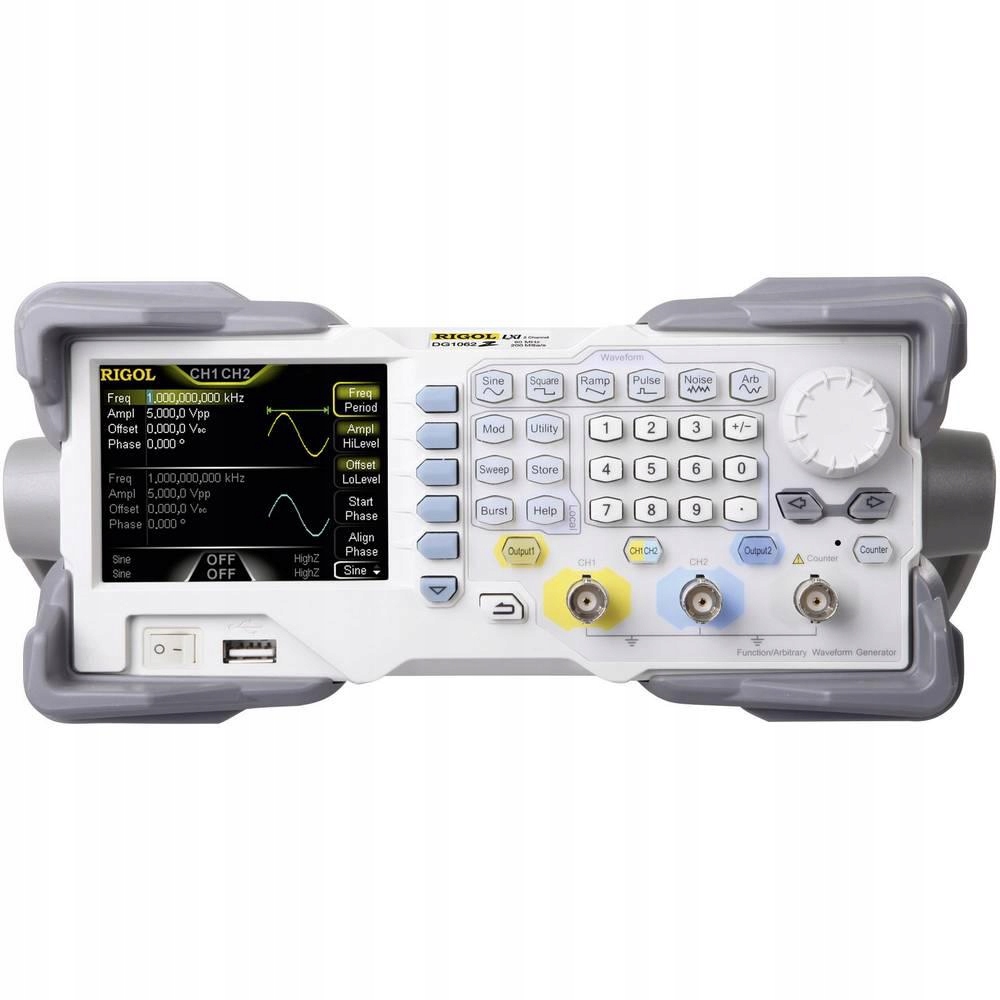

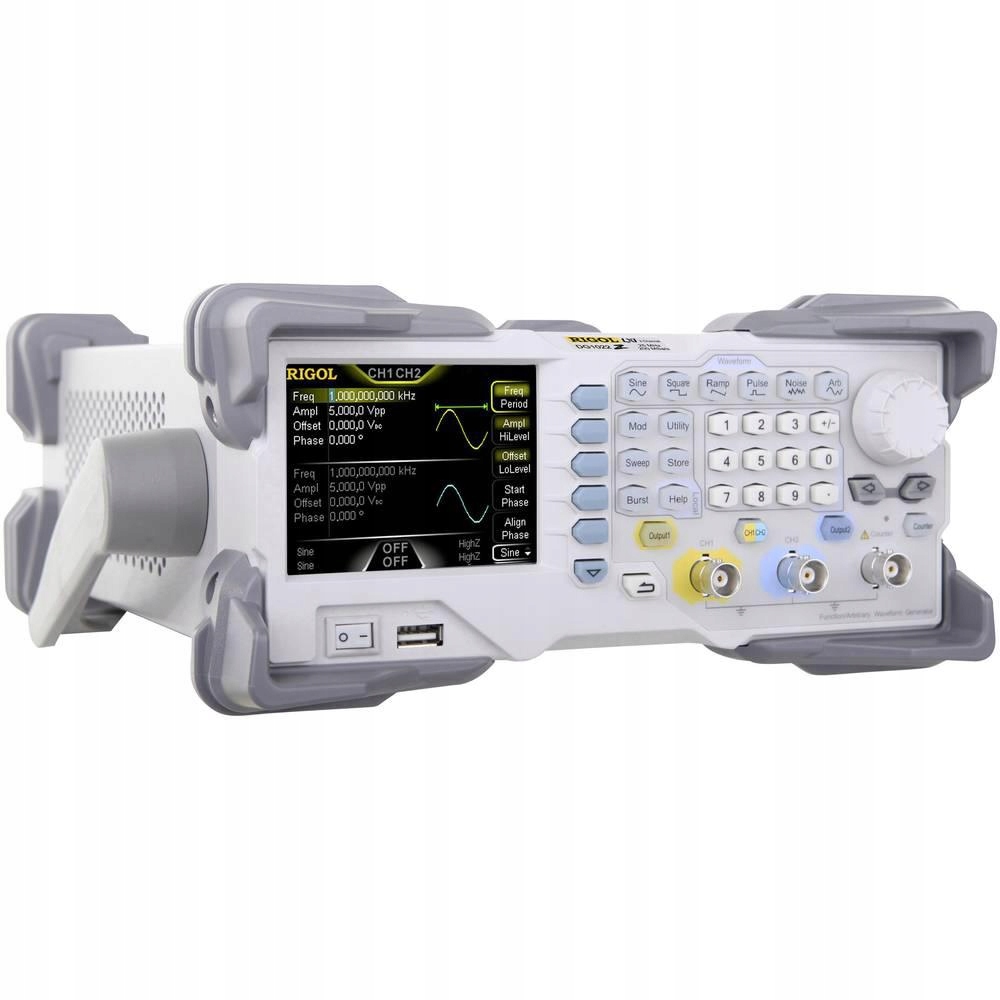

Функциональный генератор Rigol DG1022Z

Generator funkcyjny Rigol DG1022Z

Producent: Rigol / Numer produktu: 1518021 / Waga produktu: 5.46kg / EAN: 4016139152622

Arbitralny generator funkcyjny

Model <lt/>1 /<gt/> ma 2 pełne i niezależne kanały wyjściowe (te same specyfikacje), a także pamięć wewnętrzną 8 Mpts. Oprócz typowych funkcji standardowych urządzenie posiada ponad 160 sygnałów arbitralnych, krzywe Gaussa Lorentzs, krzywe dwutonowe, wykładnicze narastanie i opadanie Najwyższa jakość sygnału od 1 ppm, przy 14-bitowej rozdzielczości.

Cechy szczególne

• Szerokość pasma 25 MHz
• 2 kanały
• Generator funkcji standardowych i arbitralnych

Charakterystyka

• Funkcja Sweep i tryb Burst
• Licznik częstotliwości
• Generator harmonicznych do 8 rzędu
• Wyjścia zabezpieczone przed przeciążeniem
• Kolorowy ekran TFT 8,89 cm (3,5'')
• 2 niezależne kanały z przełączaną funkcją śledzenia.

Dane techniczne

• Czas narastania prostokąta: <lt/>10 ns
• Dalsze dane techniczne: Wymiary produktu, długość: 319 mm
• Offset ± 5 V
• Pamięć krzywych: 2 Mpts
• Impendancja: 50 Ω
• Rozdzielczość 14 bit
• Wyświetlacz: Kolorowy TFT
• Funkcja wobulowania: Lin/log/Step, 1 ms - 500 s
• Ilość kanałów: 2- kanałowy
• Interfejsy (generatory funkcji): LAN, USB, USB (host)
• Kalibracja: fabryczna (bez certyfikatu)
• Maksymalna częstotliwość: 25 MHz
• Minimalna częstotliwość: 1 µHz
• Modulacja (wewnętrzna): AM, FM, PM, ASK, FSK, PSK, PWM
• Modulacja (zewnętrzna): AM, FM, PM, ASK, FSK, PSK, PWM
• Pomiar częstotliwości (zewnętrzny): 1 µHz - 200 MHz
• Przerzutnik (synchroniczny): TTL
• Rodzaj sygnału wyjściowego: Sinus, prostokąt, trójkąt, puls, szumy, harmonijne, arbitralne
• Rodzaj wyświetlacza: LCD
• Szerokość produktu: 262 mm
• Waga: 3.2 kg
• Współczynnik zawartości harmonicznych sinus: <lt/>0.075 %
• Wysokość produktu: 112 mm
• Właściwości generatora funkcji: zaw. Licznik częstotliwości, modulacja
• Zakres częstotliwości (ARB): 1 µHz - 10 MHz
• Zakres częstotliwości (kwadrat): 1 µHz - 25 MHz
• Zakres częstotliwości (sinus): 1 µHz - 25 MHz
• Zakres częstotliwości (trójkąt): 1 µHz - 500 kHz
• Zasilanie: sieciowe

Zakres dostawy

• Kabel BNC, Kabel przyłączeniowy USB, Instrukcja obsługi w języku angielskim, Kabel sieciowy

Dodatkowe informacje

• Najnowszą wersję oprogramowania można pobrać stronie producenta.
