ПОВЫШАЮЩИЙ/ПОНИЖАЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ DC-DC 8А 1,25-30В

Cechy:

Jest to nieizolowany moduł konwertera mocy z regulacją prądu stałego o długiej żywotności.

Wysoka moc i stabilna moc wyjściowa, konwertuje 5-30VDC na 1.25-30VDC.

Wysokiej jakości komponenty zapewniają wysoką sprawność konwersji, dochodzącą do 93%.

Obsługuje zabezpieczenie nadprądowe, zwarciowe, przed przegrzaniem.

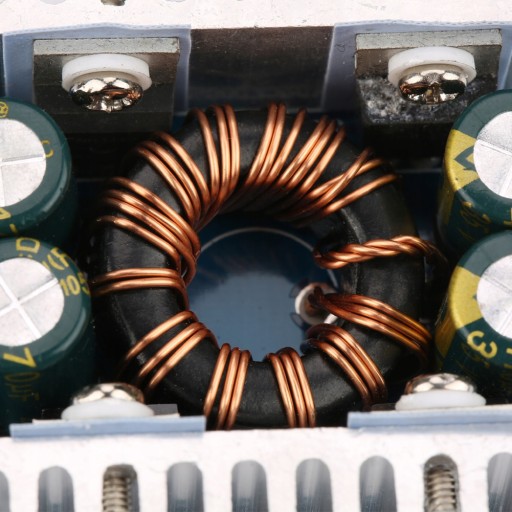

Zaprojektowany z dwoma radiatorami dla lepszego odprowadzania ciepła.

. PRZETWORNICA STEP UP/DOWN DC - DC 8A 1.25-30V

Specyfikacja:

Typ: nieizolowane synchroniczne prostowanie automatycznie zwiększa/zmniejsza moduł

Napięcie wejściowe: DC5-30V

Prąd wejściowy: 8A, (MAX) 10A, (w granicach 6A dla długotrwałej pracy)

Prąd spoczynkowy: 4mA (wystąpi odchylenie, gdy napięcie robocze jest inne)

Napięcie wyjściowe: płynna regulacja 1,25-30 V

Prąd wyjściowy: 10A (MAX) (długotrwałe naturalne chłodzenie w granicach 5A, należy zmniejszyć wartość znamionową przy wysokim napięciu wyjściowym), zwiększyć rozpraszanie ciepła lub zmniejszyć wartość znamionową, gdy temperatura modułu przekracza 65 ℃

Stały zakres wyjściowy prądu: 0.2-10A

Temperatura robocza: -40 ℃ do 85 ℃

Częstotliwość: 150 kHz

Wydajność konwersji: typowo 91%, maksymalnie 93%

Zabezpieczenie nadprądowe: tak

Zabezpieczenie przed zwarciem: tak (ochrona ograniczająca prąd)

Ochrona przed nadmierną temperaturą: tak (automatyczna redukcja napięcia wyjściowego)

Zabezpieczenie wejścia wstecznego: Nie, w razie potrzeby należy podłączyć szeregowo diodę na wejściu

Zabezpieczenie przepływu wyjściowego: Tak, nie trzeba dodawać diody, gdy jest używana do ładowania.

Metoda okablowania: wyjście listwy zaciskowej, (IN to wejście, OUT to wyjście)

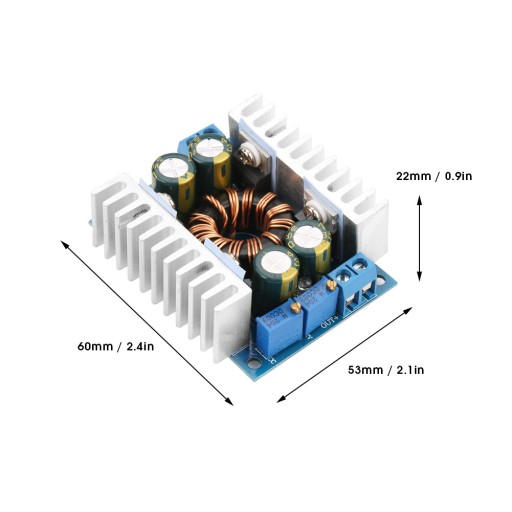

Waga: 70 g / 2,5 uncji (w przybliżeniu)

. PRZETWORNICA STEP UP/DOWN DC - DC 8A 1.25-30V

Lista pakietów:

1 * moduł

Bieżąca regulacja:

1, wyreguluj potencjometr CV, ustaw napięcie wyjściowe zgodnie z wymaganiami obciążenia.

2, obróć potencjometr CC w kierunku przeciwnym do ruchu wskazówek zegara o około 30 okręgów (tj. prąd wyjściowy jest ustawiony na minimum), podłączony do diody LED, ustaw potencjometr CC na wymagany prąd.

Jeżeli używasz modułu do ładowania baterii, podłącz do wyjścia po całkowitym rozładowaniu baterii. Dostosuj CC do wymaganego prądu. Ponieważ im więcej energii pozostanie w akumulatorze, tym mniejszy będzie prąd ładowania.

Proszę nie używać zwarcia do regulacji prądu.
