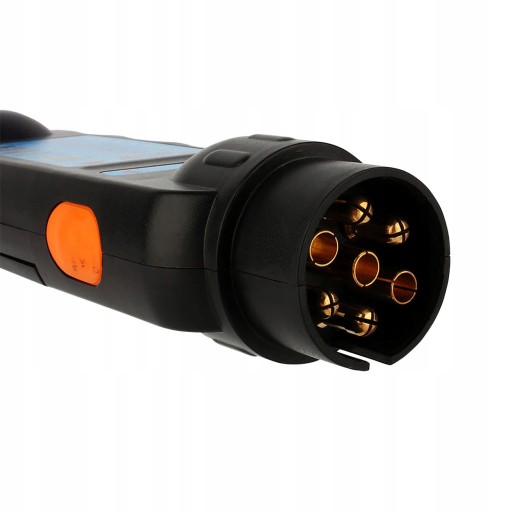

ТЕСТЕР РОЗЕТКИ КРЮКА ПРИЦЕПА 7-КОНТАКТНЫЙ 12 В

TESTER GNIAZDA WTYCZKI PRZYCZEPY HAKA 7 PIN 12V. TESTER GNIAZDA WTYCZKI PRZYCZEPY HAKA 7 PIN 12V

. TESTER GNIAZDA WTYCZKI PRZYCZEPY HAKA 7 PIN 12V

Dane techniczne:

Główny materiał: ABS miedź

Czarny kolor

Typ artykułu: narzędzia diagnostyczne

Nazwa przedmiotu: Tester przyczepy

Rozmiar: ok. 20 * 5 * 4 cm

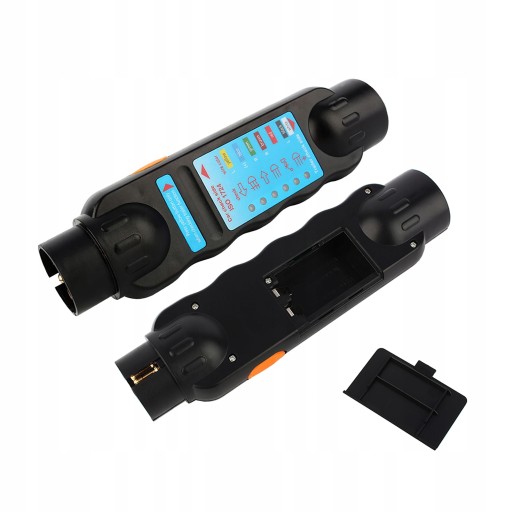

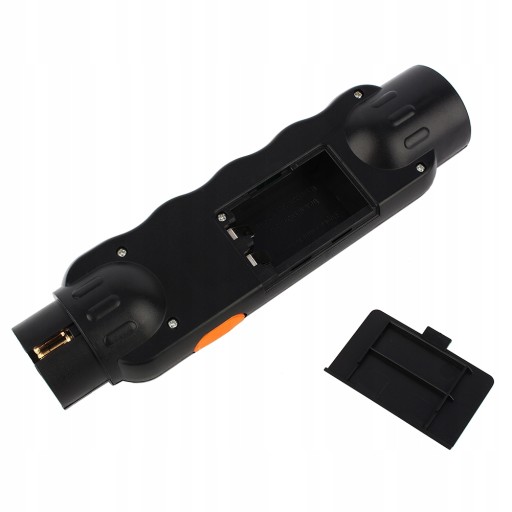

Typ baterii: 9V (brak w zestawie, potrzebujesz dodatkowego zakupu)

Rozmiar opakowania: 20*5.5*4.5 cm/7.9*2.2 * 1.8in

Waga paczki: 194 g / 6,8 uncji

Lista paczek: K4216

1 * 7-pinowe narzędzie do testowania przyczepy

. TESTER GNIAZDA WTYCZKI PRZYCZEPY HAKA 7 PIN 12V

. TESTER GNIAZDA WTYCZKI PRZYCZEPY HAKA 7 PIN 12V

Przewodnik po funkcjach:

Przyczepa (może być również przyczepą kempingową lub bagażnikiem na rowery)

Włóż wtyczkę do złącza testera.

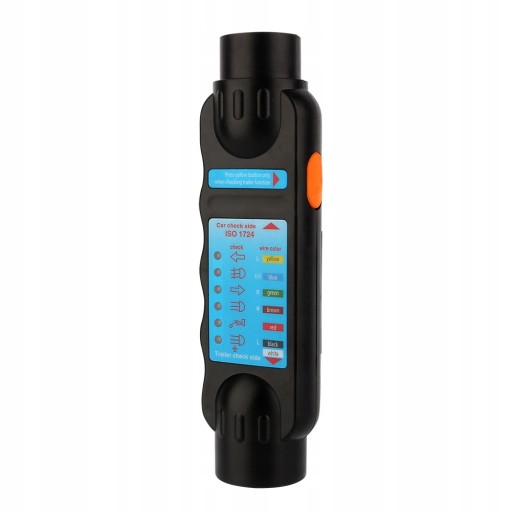

Naciśnij żółty przycisk z boku testera.

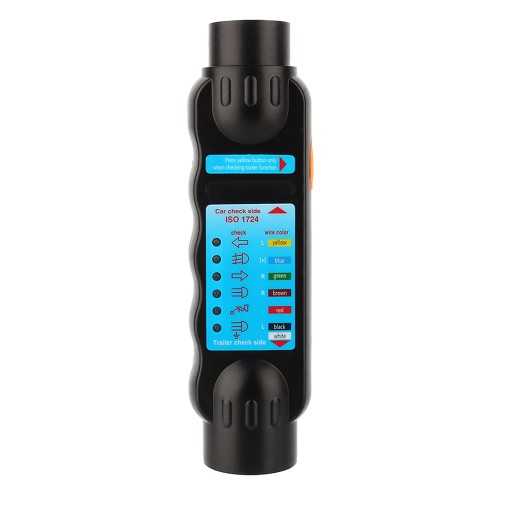

Jeśli okablowanie jest dobre, zapalają się wszystkie diody LED. funkcja każdej diody LED to (wg lso 1724):

1. lewy wskaźnik (żółty);

2. światło przeciwmgielne lub 12V (niebieskie);

3. masa (biała);

4. prawy wskaźnik (zielony);

5. światło tylne prawe (brązowe);

6. lewe światło hamowania (czerwone);

7. światło tylne lewe (czarne). Uwaga: Pin nr 2 może być wykorzystany do podłączenia ostrzegawczego światła przeciwmgielnego lub stałego podłączenia 12V.

Jeśli dioda LED nie świeci się, oznacza to, że odpowiedni przewód jest uszkodzony. Jeśli nie świecą się wszystkie diody oznacza to, że przewód masowy jest uszkodzony lub wszystkie żarówki są uszkodzone.

Samochód, kamper

1. Włóż tester do gniazdka samochodowego.

2. Naciśnij żółty przycisk z boku testera.

3. Jeśli okablowanie jest dobre, zapalają się wszystkie diody LED. Wykonaj ponownie kroki 4 jak poprzednio.

. TESTER GNIAZDA WTYCZKI PRZYCZEPY HAKA 7 PIN 12V

. TESTER GNIAZDA WTYCZKI PRZYCZEPY HAKA 7 PIN 12V

Możesz także przetestować funkcje każdego pinu gniazda.

1. Włączyć lewy kierunkowskaz (po włączeniu kluczyka zapłonu).

2. Odpowiednia dioda LED musi migać z tą samą częstotliwością. Jeśli nie, okablowanie lewego kierunkowskazu jest uszkodzone/uszkodzone.

3. Powtórz kroki 1 i 2 dla prawego kierunkowskazu, światła tylnego, światła przeciwmgłowego i świateł stopu.

Za pomocą przedłużacza /- 4 m można łatwiej przetestować funkcje z fotela kierowcy.

Uwaga: ten produkt jest w stylu europejskim, proszę potwierdzić przed złożeniem zamówienia.
