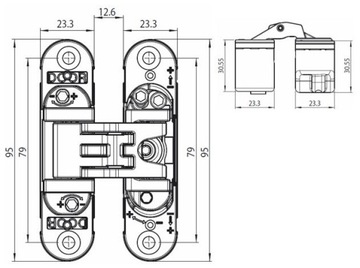

KUBICA 6200 CS петля "невидимка"

Zawias KUBICA K6200 chrom mat

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych.

Wytrzymały zawias pięcioosiowy

Odpowiedni do skrzydeł o minimalnej grubości 32 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Prawidłowo zamontowane na skrzydle zawiasy Kubica K6200 umożliwiają pełne otwarcie drzwi do 180°.

Dokumenty techniczne i badania

Model Kubica K6200 został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz oraz certyfikat Stałości Właściwości Użytkowych niemieckiego instytutu ift Rosenheim.

Odporność ogniowa

Zawias Kubica K6200 został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Właściwości zawiasu potwierdza raport z badań przeprowadzonych w austriackim instytucie IBS Linz (Institut für Brandschutztechnik und Sicherheitsforschung).

Wykończenie

Prezentowany model jest dostępny w wykończeniu chromowanym matowym i posiada wciskane nakładki.

Nośność

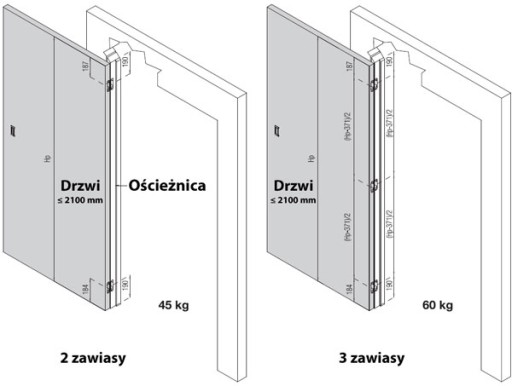

Nośność dla 2 / 3 zawiasów

Para zawiasów Kubica K6200 zamontowana na drzwiach drewnianych o wymiarach 600/900 na 2100 oferuje nośność 45 kg, a trzy zawiasy zapewniają nośność 60 kg. W przypadku skrzydła o wysokości przekraczającej 2100 mm konieczne jest zamontowanie czterech zawiasów.

Zastosowanie

Zawiasy Kubica K6200 mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach / mieszkaniach, jak i w obiektach użyteczności publicznej.

Prawidłowy montaż

Podczas instalacji należy zwrócić uwagę na to, aby zachować odpowiedni dystans pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego / dolnego zawiasu w prawidłowej odległości od górnej / dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na zamieszczonym obok obrazku.

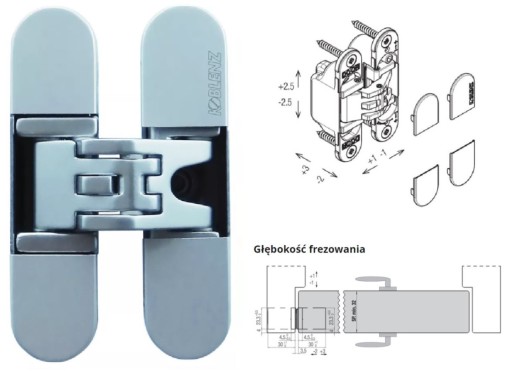

Regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

• Regulacja pozioma: +3/- 2 mm
• Regulacja pionowa: +/- 2,5 mm
• Regulacja głębokości: +/- 1 mm

Korzyści z regulacji położenia zawiasów

Regulacja położenia zawiasów jest niezbędna w celu zapewnienia prawidłowej pracy skrzydła oraz wyeliminowania jego zahaczania o ościeżnicę i/lub podłoże, co przekłada się na zwiększenie komfortu użytkowania drzwi.

Dzięki starannemu wyregulowaniu zawiasów zwiększa się także szczelność skrzydła co pozwala ograniczyć straty ciepła. Dodatkowo poprawia się akustyka drzwi co oznacza, że mniejsza ilość dźwięków z zewnątrz dociera do wnętrza pomieszczenia.

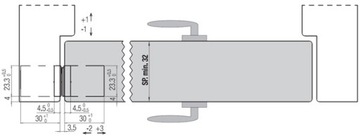

Głębokość frezowania

Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm.

Przyrządy montażowe

W celu zamontowania zawiasów w prawidłowy sposób najlepiej jest skorzystać z dedykowanych przyrządów montażowych, a następnie odpowiednio wyregulować położenie zawiasów we wszystkich trzech płaszczyznach.

Prawidłowe osadzenie zawiasów

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.
