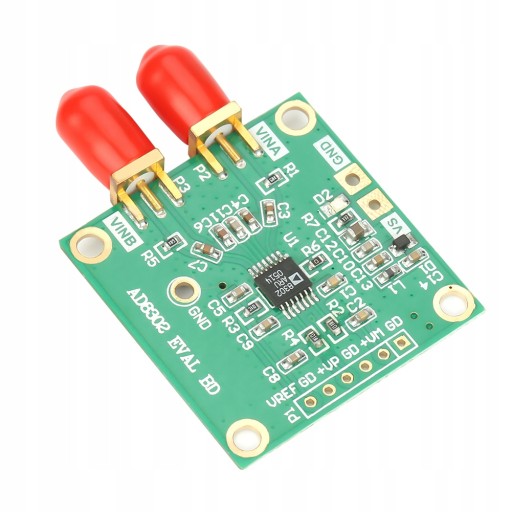

AD8302 LF-2.7G МОДУЛЬ ОБНАРУЖЕНИЯ ИМПЕДАНСНОГО АНАЛИЗА

AD8302 LF-2.7G MODUŁ ANALIZY IMPEDANCJI DETEKCJI

Mierzy wzmocnienie/stratę i fazę do 2,7 GHz

Podwójny demodulujący wzmacniacz logarytmiczny i detektor fazy

Zakres wejściowy -60 dBm do 0 dBm w systemie 50 Ω

Dokładne skalowanie pomiaru wzmocnienia (30 mV/dB)

Typowa nieliniowość < 0,5 dB, Typowa nieliniowość < 1 stopień

Dokładne skalowanie pomiaru fazy (10 mV/stopień)

Tryby pomiaru/kontrolera/porównania poziomu

Działa przy napięciu zasilania 3,3 V ~ 5 V

Stabilne napięcie wyjściowe 1,8 V odniesienia

Pasmo obwiedni małego sygnału od DC do 30 MHz

ZASTOSOWANIA: Linearyzacja RF/IF PA; Precyzyjna kontrola mocy RF; Zdalne monitorowanie i diagnostyka systemu; Pomiary strat powrotnych/VSWR; Funkcja log ratio dla sygnałów AC

Specyfikacja:

Model: AD8302

Napięcia zasilania: 3,3 V ~ 5 V

Zakres wejściowy:-60 dBm do 0 dBm (50 Ω)

Mierzy zysk/stratę i fazę: maks. 2,7 GHz

Napięcie wyjściowe odniesienia: 1,8 V

Rozmiar: 5*3.5cm/2*1,4 cala

Waga: około 8 g/0,3 uncji

Lista pakietów:

• 1 x detektor RF amplitudy fazy AD8302
