Плата микроконтроллера RP2040 с круглым ЖК-дисплеем 1,28 дюйма, акселерометром и гироскопом

Płytka MCU RP2040 z okrągłym wyświetlaczem LCD 1,28" akcelerometrem i żyroskopem

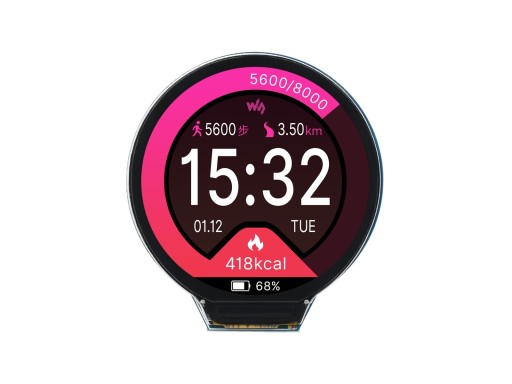

⭐ RP2040 z wyświetlaczem LCD 1.28" to wydajna okrągła platforma Raspberry Pi idealne do budowy urządzeń ubieralnych. Mały rozmiar i wbudowany okrągły kolorowy wyświetlacz, menedżer ładowania akumulatorów litowo-jonowych poprzez USB-C i 6-osiowym czujnikiem (3-osiowy akcelerometr i 3-osiowy żyroskop) stanowi idealną bazę dla inteligentnych zegarków. Moduł został wyposażony również w dwurdzeniowy procesor ARM Corex M0+ o taktowaniu 133MHz, 264Kb SRAM i 2Mb pamięci flash. Moduł wyposażony został również w niektóre GPIO Raspberry Pi RP2040 .

Funkcje:

• ✅Obsługa baterii litowo-jonowej
• ✅USB 1.1 z obsługą urządzeń i hostów
• ✅Tryby uśpienia i uśpienia o niskim zużyciu energii
• ✅Programowanie metodą „przeciągnij i upuść”
• ✅Dokładny zegar i timer na chipie

Specyfikacja:

• ✅Mikrokontroler: RP2040
• ✅Procesor: Dwurdzeniowy ARM Cortex M0+
• ✅Taktowanie: 133 MHz
• ✅Pamięć: SRAM-264 KB, Flash-2 MB
• ✅Komunikacja: USB typu C
• ✅Wyświetlacz: IPS LCD 1,28"
• ✅Rozdzielczość: 240 × 240 pikseli
• ✅Kolory: 65 tys.
• ✅Piny GPIO
• ✅2 × SPI, 2 × I2C, 2 × UART, 4 × 12-bitowy ADC, 16 × sterowane kanały PWM
• ✅Czujnik temperatury
• ✅8 × Programowalnych we/wy (PIO) do obsługi niestandardowych urządzeń peryferyjnych

Budowa modułu:

• ✅1.Złącze USB typu C
• USB 1.1 z obsługą urządzeń i hostów
• ✅2.ETA6096
• menedżer ładowania baterii litowej o wysokiej wydajności
• ✅3.Złącze baterii
• Gniazdo MX1.25 na akumulator litowy 3,7 V umożliwia jednoczesne ładowanie akumulatora i zasilanie płytki
• ✅4.QMI8658C
• IMU zawiera 3-osiowy żyroskop i 3-osiowy akcelerometr
• ✅5.GPIO o skoku 1,27 mm
• Dostosowanie wszystkich pinów GPIO i debugowania
• ✅6.W25Q16JVUXIQ
• 2MB NOR-Flash
• ✅7.RP2040
• Dwurdzeniowy procesor, częstotliwość robocza do 133 MHz
• ✅8.Przycisk reset
• ✅9.Przycisk BOOT
• Naciśnij go podczas resetowania, aby przejść do trybu pobierania

▶️Zestaw zawiera:

• Płytka MCU RP2040 z okrągłym wyświetlaczem LCD 1,28" x1
