Blok Przygotowania Powietrza PRO MIDI 1/2 reduktor ciśnienia naolejacz

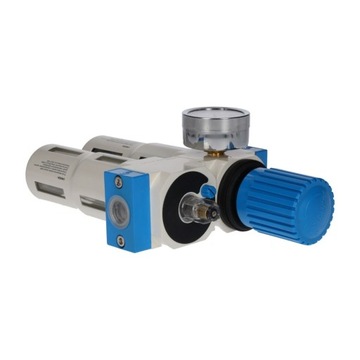

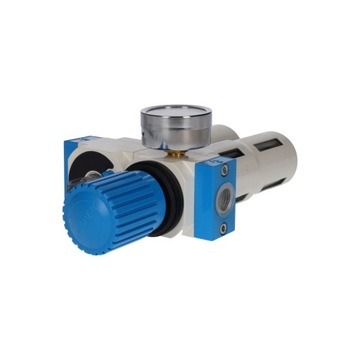

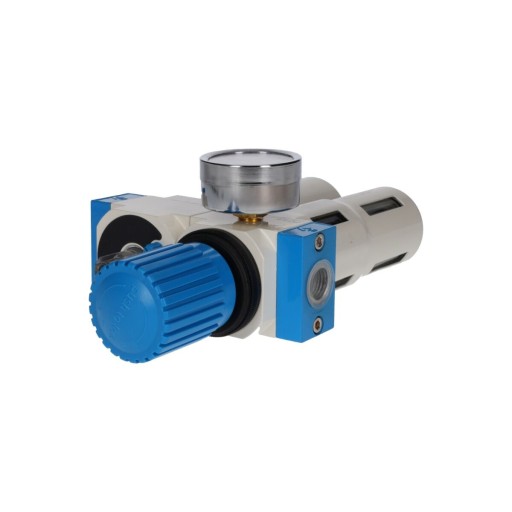

ZESPÓŁ PRZYGOTOWANIA POWIETRZA PRO-1/2-MIDI (ODWADNIACZ Z REDUKTOREM / NAOLEJACZ) - 1/2"

Parametry techniczne:

✅ Przyłącze powietrza: 1/2"

✅ Maksymalne ciśnienie wlotowe: 16 bar

✅ Zakres regulacji ciśnienia wyjściowego: 0,5 - 12 bar

✅ Przepustowość: 2600 l/min

✅ Filtr: 40 mikronów

✅ Zakres temperatury: 0 - 60°C

Dwuczęściowy zestaw z manometrem MIDI 1/2

• oczyszczanie powietrza z oleju, kondensatu i cząstek stałych,
• nastawa i utrzymywanie stałej wartości ciśnienia wyjściowego,
• nasycenie olejem sprężonego powietrza zasilającego odbiorniki wymagające smarowania.

• Moduł filtra wyposażony jest we wkładkę filtracyjną 40 µm.

  Kondensat osadza się w przykręcanym pojemniku z ręcznym spustem. Po zapełnieniu się pojemnika (do poziomu ok. 10 mm poniżej elementu filtracyjnego) należy usunąć kondensat otwierając zaworek spustowy.

Dozowanie oleju reguluje się za pomocą śruby umieszczonej w górnej części przeźroczystej kopuły na dozowniku. Ilość dozowanego oleju wynosi od 1 do 12 kropli na każde 1000 litrów przepływającego powietrza.

Do nastawy ciśnienia służy wygodne pokrętło na filtroreduktorze.

Pokrętło posiada blokadę zabezpieczającą przed niezamierzoną zmianą nastawy - przed regulacją należy odblokować je przez pociągnięcie do góry.

Zakres pomiarowy manometru wynosi 0 - 16 bar.

Tarcza wyskalowana jest w barach z podziałką o dokładności 0,2 bar.

Manometr można zainstalować do portu na obudowie filtroreduktora - do wyboru są dwa przyłącza: przednie lub tylne. Nieużywany port należy zaślepić dołączonym korkiem.

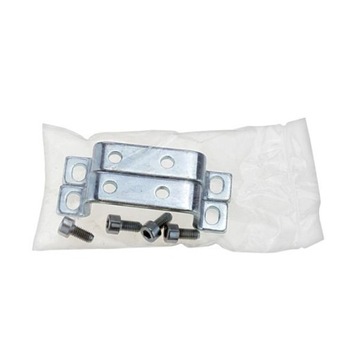

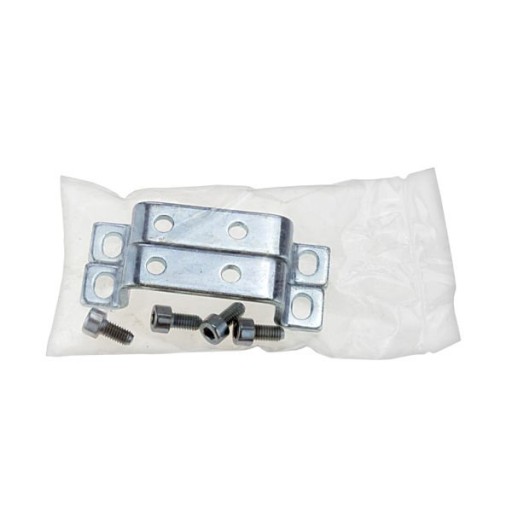

Wraz z zestawem dostarczany jest tylny uchwyt montażowy wraz ze śrubkami.
