СОЛЕНОИДНЫЙ ЗАМОК СОЛЕНОИДНЫЙ ЗАМОК 280 КГ 12 В 24 В НЗ РЕЛЕ БЕЗ ГРАФИТА

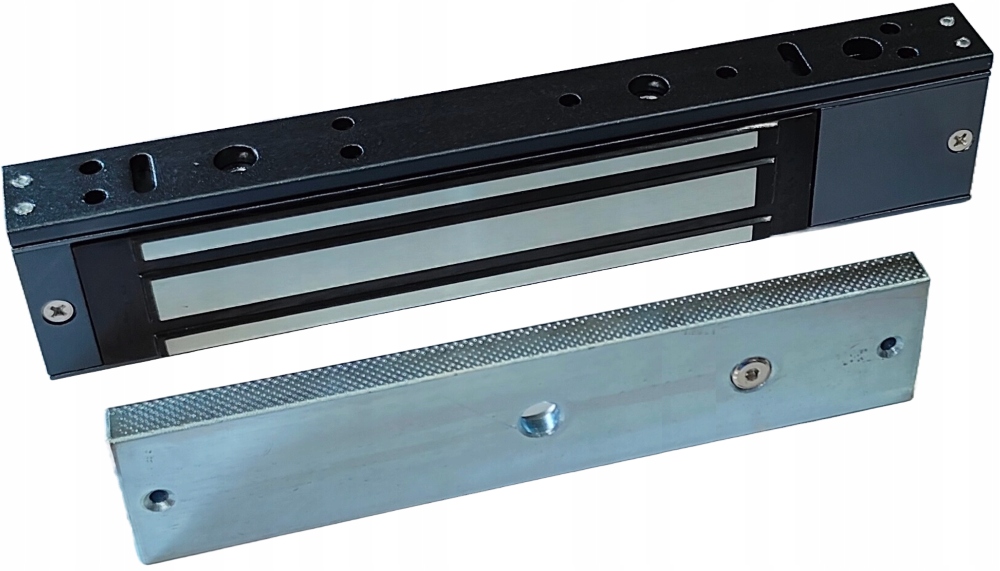

Zwora elektromagnetyczna 280 kg

Specyfikacja techniczna:

• Montaż: Wewnętrzny nawierzchniowy
• Siła trzymania: 280 kg
• Zasilanie: 12/24 V DC
• Pobór prądu: 500mA (12 V) 250mA (24 V)
• Sygnalizacja otwarcia drzwi: Dioda LED
• Wyjście sygnalizujące otwarcie drzwi: NO/NC
• Temperatura pracy: -10˚C~+55˚C
• Wilgotność pracy: 0~90% (bez kondensacji)
• Materiał wykonania zwory: Anodyzowane aluminium
• Materiał wykonania sztaby: Stal
• Kolor obudowy: Grafit
• Wymiary zwory: 238  x 45  x 26 mm
• Wymiary płytki: 180  x 38  x 11 mm

Zestaw składa się z:

• Elektromagnes E-280 (280 kg)
• Płytka
• Elementy montażowe

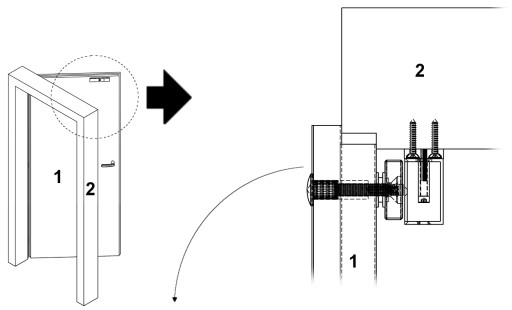

Poglądowy sposób działania urządzenia:

1. Drzwi

2. Futryna

Należy zwrócić uwagę na gumowe podkładki montowane pomiędzy drzwiami a ruchomym elementem zwory. Podkładki te, zapewniają prawidłowe dopasowanie elementów zwory przy zamkniętych drzwiach.

Widok wewnątrz (po otwarciu obudowy):

Zwora elektromagnetyczna jest jednym z najpopularniejszych elementów ryglujących drzwi. Zwora składa się z elementu wykonawczego zawierającego elektromagnes (montaż na ramie drzwi) oraz metalowej płytki (montaż na skrzydle drzwi). Zasilona cewka elektromagnesu przyciąga płytkę na skrzydle drzwi. Zwora elektromagnetyczne przystosowane jest do pracy z napięciem 12 V DC lub 24 V DC. Zwory elektromagnetyczne stosuje się w systemach kontroli dostępu np. wyjściach ewakuacyjnych, przeciwpożarowych, budynkach użyteczności publicznej.

Jarzmo (blacha) część pasywna, wykonana z metalu o odpowiedniej charakterystyce magnetycznej.

Elektromagnes część aktywna, która po podłączeniu zasilania, wytwarza pole elektromagnetyczne, które powoduje przyciąganie jarzma. Elektromagnes zazwyczaj jest montowany na części nieruchomej np. ościeżnicy, ze względu na łatwość w doprowadzeniu okablowania. Wykonawcy bardzo często wybierają zworę jako element ryglujący drzwi, głównie ze względu na stosunkowo prosty montaż i niewielką ingerencję w skrzydło drzwi.

PODSTAWOWE PARAMETRY ZWORY ELEKTROMAGNETYCZNEJ

• Napięcie zasilania, zazwyczaj 12 V DC lub 24 V DC, niektóre modele mogą być zasilone zarówno ze źródła 12 V DC, jak i również 24 V DC
• Odporność na zerwanie, tj. pod wpływem jakiego nacisku wyrażonego w kilogramach, funtach lub niutonach, będzie możliwość oderwania jarzma od elektromagnesu
• Pobór prądu, zazwyczaj ok. 500mA dla 12 V DC lub ok. 250mA dla 24 V DC. Wraz ze wzrostem odporności na zerwanie, wartość prądu może ulec nieznacznemu wzrostowi
• Wbudowany czujnik stanu, zazwyczaj jest to czujnik hallotronowy, który informuje nas czy jarzmo jest zwarte, czy rozwarte z elektromagnesem

ZALETY STOSOWANIA ZWÓR ELEKTROMAGNETYCZNYCH

• Długa żywotność, brak elektromechanicznych elementów narażonych na uszkodzenia i zużycie eksploatacyjne
• Prosty montaż, z wykorzystaniem dedykowanych kątowników
• Mała ingerencja w ościeżnicę i skrzydło drzwi
• Estetyczne wykonanie, korpus wykonany z aluminium
• Model rewersyjny, czyli bez zasilania można przejście odblokować, pożądana funkcjonalność w przypadku drzwi, które muszą mieć możliwość odblokowania od strony chronionej, w sytuacji zagrożenia
• Możliwość stosowania w miejscach o dużym natężeniu ruchu
