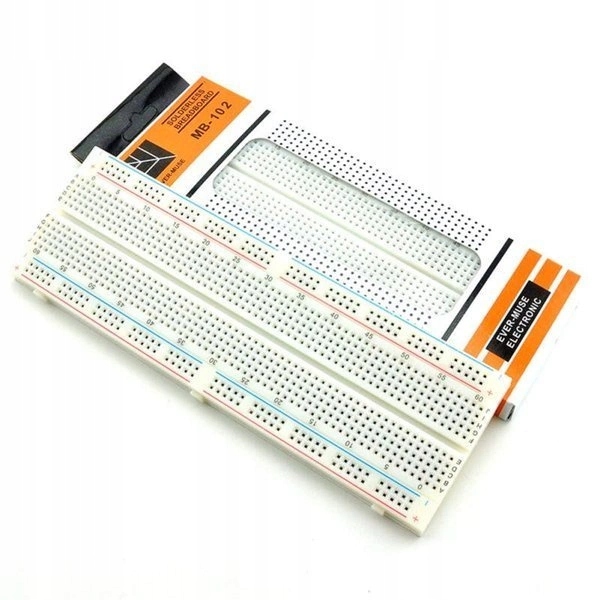

Uniwersalna płytka stykowa (Breadboard MB-102) - posiada 820 otworów i umożliwia szybkie tworzenie projektów obwodów drukowanych na tzw. pająka bez lutowania.

Układy buduje się wtykając elementy w odpowiednie otwory na płytce.

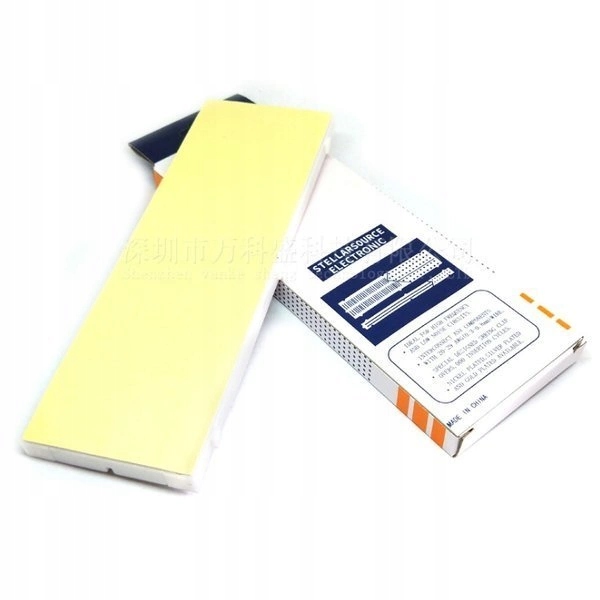

Od spodu wyposażona jest w taśmę dwustronną dzięki czemu można w łatwy sposób pewnie przykleić ją do podłoża, czy też części projektu. Szyny zasilające są odczepiane a cała płytka posiada z każdego boku zamki do przyczepienia kolejnej płyty.

Cechy produktu prototypowej płytki stykowej:

• Zapomnij o długim procesie wykonywania modułów - dzięki płytce prototypowej w kilka minut zmontujesz dowolne urządzenie prototypowe.
• Dzięki płytce stykowej sprawdzisz czy twój pomysł zadziała, błyskawicznie zmontujesz układ na płytkach prototypowych - wystarczy połączyć na tzw. pająka
• Chcesz zrobić szybko jakiś układ elektroniczny - do szkoły, pracy, zabawy, zmontuj go na płytce stykowej

• Płytki posiadają standardowy raster 2,54mm - pasują do nich praktycznie wszystkie urządzenia elektroniczne (układy scalone, elementy bierne, wtyki itp)
• Taśma klejąca na spodzie płytki umożliwia zamocowanie modułu na stałe do podłoża
• Do płytek można dokupić przewody łączeniowe oraz zworki i inne akcesoria
• Możliwość szybkiego podłączenia zasilania poprzez moduł zasilania MB102
• Zaczepy znajdujące się z boku płytki umożliwiają łączenie kilku płytek w jeden większy moduł

Wymiary i Dane techniczne płytki

• Wymiary: 165x54mm
• Ilość styków: 830 pól
• Dwie linie zasilające
• Maksymalne napięcie 300V
• Maksymalny prąd 5A

Połączenia wewnętrzne na płytce stykowej

Przykładowy schemat projektu wykonanego na płytce stykowej

Przykładowe zastosowanie w projekcie
