F&F LE-01DC Однофазный измеритель постоянного тока

F&F LE-01DC Jednofazowy licznik prądu stałego

• Producent: F&F
• Kod Producenta: LE-01DC
• Kod EAN: 5902431675046
• Napięcie wejściowe: 5V ~ 1000V DC
• Interfejs komunikacyjny: RS-485 (MODBUS RTU)
• Wyświetlacz: 8-cyfrowy (6+2), LCD podświetlany (kolor niebieski)
• Dokładność pomiaru: Pomiar prądu 0.5%, Pomiaru napięcia 0.5%, Pomiaru mocy czynnej 1%
• Wilgotność (bez kondensacji): ≤95%
• Porty: RS-485
• Interfejs: RS-485
• Protokół komunikacyjny: MODBUS RTU
• Pobór własny licznika: ≤8VA , ≤0.4W
• Zakres wskazań liczydła: 0÷999999,99 kWh
• Podświetlenie LCD: TAK
• Stała licznika: 1000 imp./kWh
• Bity stopu: 1(*) - 2
• Przyłącze: zaciski śrubowe 2,5 mm²
• Wymiary: 2 moduły DIN ( 150 x 38 x 80.5 )
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• Prędkość transmisji: 9600(*), 19200, 38400, 115200 bps
• Parzystość: None, Even(*), Odd
• Zasilanie pomocnicze: 85V ~ 300V AC
• Wytrzymywane napięcie AC: 4400V/min
• Wytrzymywane napięcie udarowe: 6.4kV - 1.2/50μS
• Bocznik pomiarowy - Prąd strony pierwotnej: ≤ 2000A
• Bocznik pomiarowy - Napięcie strony wtórnej: 75 mV
• Wyjście impulsowe - Typ: Tranzystorowe, otwarty kolektor (OC)
• Wyjście impulsowe - Napięcie: 27 V DC
• Wyjście impulsowe - Prąd: 20 mA
• Przekaźnik pomocniczy: Przekaźnik półprzewodnikowy, Napięcie: ≤ 250 V AC/DC, Prąd: ≤ 0.1 A

LE-01DC jest elektronicznym licznikiem przeznaczonym do pomiaru zużycia energii elektrycznej w obwodach prądu stałego.

Przeznaczenie:Licznik umożliwia 2-kierunkowy pomiar zużycia energii oraz monitorowanie bieżących parametrów zasilania: mocy, napięcia i prądu. Wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym umożliwia pomiar zużycia energii z podziałem na ustawione przez użytkownika cztery strefy taryfowe, ustawiane w cyklu dziennym. W pamięci licznika przechowywany jest również stan licznika energii z ostatnich trzydziestu dni oraz dwunastu ostatnich miesięcy. Wskaźnik miesięczny rejestruje zarówno całkowite zużycie energii, jak i rozkład zużycia pomiędzy poszczególnymi taryfami. LE-01DC posiada wbudowany przekaźnik oraz programowany próg przeciążenia. Przekroczenie zadanego obciążenia przez zadany czas spowoduje przełączenie przekaźnika. Licznik wyposażony jest również w interfejs komunikacyjny RS485. RS485 obsługuje protokół Modbus RTU, zapewnia zdalny odczyt i konfigurację urządzenia. Przyciski na elewacji licznika umożliwiają wybór wyświetlanego parametru oraz zmianę ustawień licznika. Podświetlany wyświetlacz LCD ułatwia odczyt mierzonych wartości.

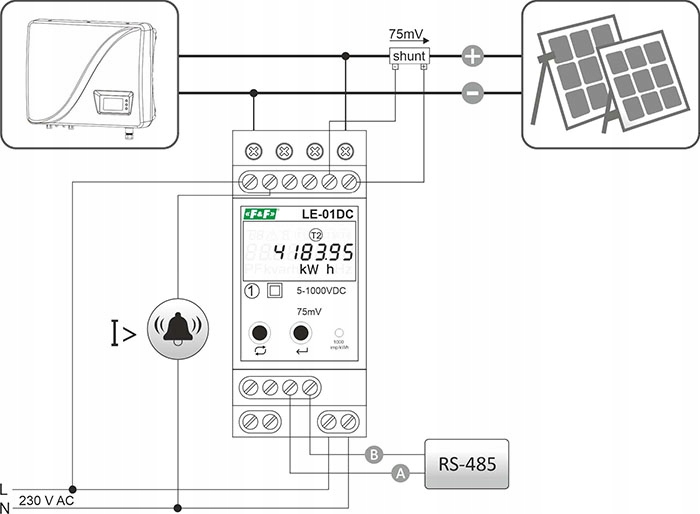

Działanie: Pod wpływem przepływającego prądu przez zewnętrzny bocznik pomiarowy i przyłożonego napięcia licznik dokonuje precyzyjnego pomiaru zużycia energii oraz dodatkowych parametrów elektrycznych (moc, napięcie, prąd). Licznik rejestruje w pamięci nieulotnej całkowite zużycie energii z podziałem na zaprogramowane strefy taryfowe. Pozostałe parametry wskazywane przez licznik mają charakter tymczasowy i pokazują bieżące wartości mierzonych parametrów, które nie są zapisywane do pamięci nieulotnej.
