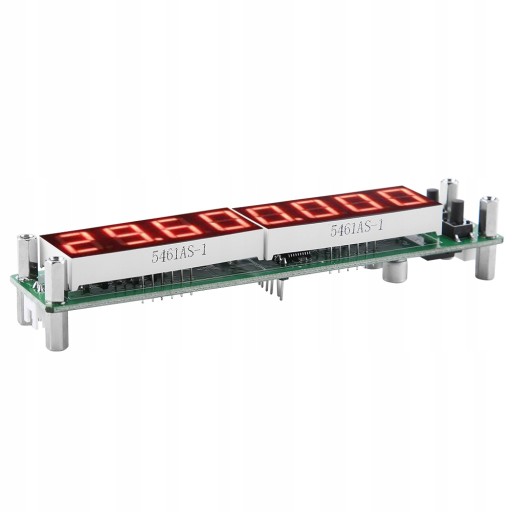

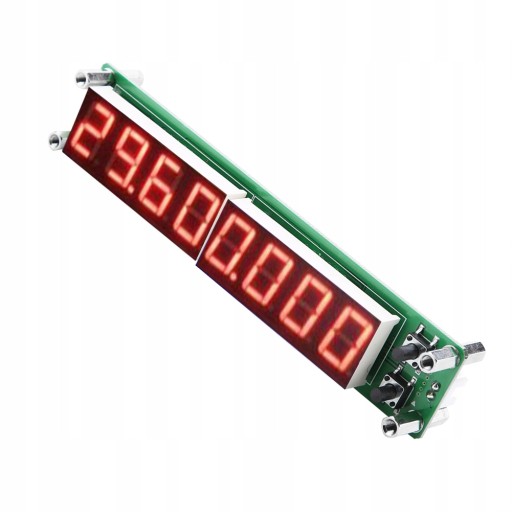

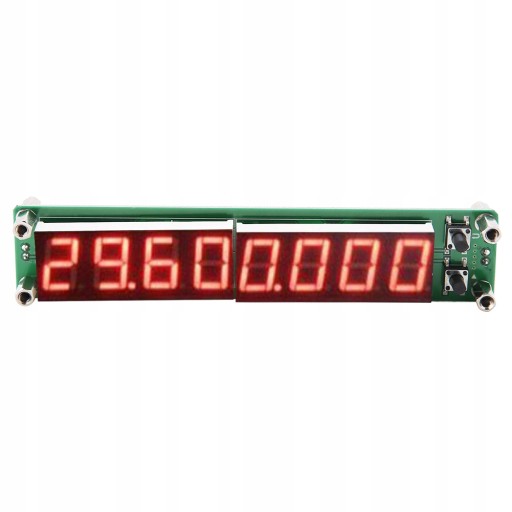

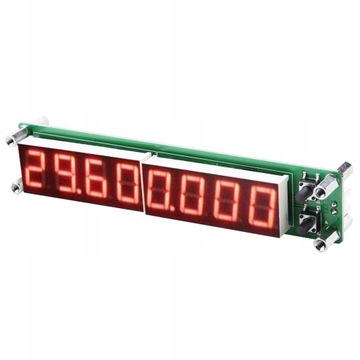

PLJ8LEDH Moduł testera częstotliwości sygnału RF

Funkcja:

1. Z miernikiem częstotliwości PIC16F648A firmy Microchip, 2,4 GHz.

2. Wykorzystanie oscylatora kwarcowego sterowanego napięciem z kompensacją temperatury (2,5 ppm VC-TCXO).

3. Unikalna kontrola bramki i precyzyjny algorytm czasowy (przerwanie bezczasowe).

4. Brama (odświeżanie wyświetlacza) czas 0.01 sekundy/0.1 sekundy/1.0 sekundy, wartość częstotliwości wyświetlania w czasie rzeczywistym.

5. Konstrukcja wejścia single-ended, pomiar częstotliwości trójkanałowej (kanał niski/kanał wysoki/kanał automatyczny).

Specyfikacja:

• PLJ-8LED to ekonomiczny element wyświetlacza częstotliwości 8-bitowego cyfrowego wyświetlacza lampowego. Jest używany głównie do wyświetlania wartości częstotliwości nadajnika-odbiornika i innego sprzętu, a także może być używany do konwencjonalnego pomiaru częstotliwości. Ten komponent ma cechy zwartej i delikatnej, niezawodnej wydajności, dobrego efektu wizualnego i niskiego kosztu. Cechy:
• Z miernikiem częstotliwości 2,4 GHz PIC16F648A firmy Microchip.
• Wykorzystanie oscylatora kwarcowego sterowanego napięciem z kompensacją temperatury (2,5 ppm VC-TCXO).
• Unikalna kontrola bramki i precyzyjny algorytm czasowy (przerwanie bez czasowe).
• Czas bramki (odświeżanie wyświetlacza) 0,01 sekundy / 0,1 sekundy / 1,0 sekundy, wartość częstotliwości wyświetlania w czasie rzeczywistym.
• Konstrukcja wejścia single-ended, trójkanałowy pomiar częstotliwości (kanał niski/kanał wysoki/kanał automatyczny).
• Konstrukcja z podwójną częstotliwością, wartość i tryb IF/down można ustawić osobno.
• Korzystanie z ośmiu cyfrowych wyświetlaczy o wysokiej jasności 0,56 cala, osiem regulowanych jasności.
• Obwód to prosta i rozsądna struktura, sterowanie dwoma przyciskami, prosta obsługa.
• Ustawienia są automatycznie zapisywane, uruchom bezpośrednio połączenie.
• Specyfikacja:
• Model:PLJ-8LED-H
• Typ: czerwona czcionka podświetlenia, niebieska czcionka podświetlenia (opcjonalnie)

1. Czas bramki:

• 0,01 S
• 0,10 S
• 1,0 S

2. Kanały pomiarowe (kanały mają niską impedancję):

• niski kanał
• Zakres pomiarowy: 0,1 MHz ~ 60 MHz
• Dokładność: ± 100 Hz (czas bramki 0,01 s)
• ± 10 Hz (bramka 0,1 sekundy)
• ± 1 Hz (1,0 sekundy, gdy bramka)
• Niska czułość kanału:
• 0,1 MHz ~ 10 MHz: lepiej niż 60 mVPP
• 10 MHz ~ 60 MHz: lepiej niż 60 mVPP
• 60 MHz ~ 75 MHz: Nie testowano
• wysoki kanał (podzielony przez 64)
• Zakres pomiarowy: 20 MHz ~ 2,4 GHz
• Dokładność: ± 6400 Hz (bramka 0,01 sekundy)
• ± 640 Hz (czas bramki 0,1 s)
• ± 64 Hz (czas bramki 1,0 1 s)
• Wysoka czułość kanału:
• 20 MHz ~ 30 MHz: lepiej niż 100 mVPP
• 30 MHz ~ 60 MHz: lepiej niż 50 mVPP
• 60 MHz ~ 2,4 GHz: nie testowano
• Kanał automatyczny
• Automatycznie wybierany zgodnie z kanałem kanału o wysokiej lub niskiej częstotliwości sygnału wejściowego, identyfikujący częstotliwość 60 MHz. Na przykład, gdy amplituda sygnału wejściowego jest większa niż niedobór 60 MHz, nie można automatycznie wybrać kanału wysokiego, kanał powinien ręcznie wybrać pomiar wysokiej częstotliwości.
• 3,JEŻELI ustawienia
• Niezależna konstrukcja z podwójnym IF, dostosuj minimalny krok częstotliwości 100 Hz, zakres częstotliwości 0 ~ 99,9999 MHz, można ustawić, aby zwiększyć lub zmniejszyć tryb częstotliwości IF.

4. Odniesienie częstotliwości

• Wykorzystując pakiet 5032 13 000 MHz Ocieplający oscylator kwarcowy sterowany napięciem (VC-TCXO), stabilność częstotliwości ± 2,5 ppm.

5. Napięcie robocze

• Wejście DC: DC 9 V ~ 15 V (z zabezpieczeniem przed odwrotną polaryzacją)

6. Bieżący

• Maksymalnie 160 mA (warunki testowe: 1) zasilanie DC12V; 2) czerwona dioda LED; 3) osiem jasności)

7. Osiem wyświetlaczy LED, najwyższy wyświetlacz osiem cyfr.

8. Jasność ośmiu diod LED jest regulowana, fabrycznie ustawiona na maksymalną jasność.

9. Wymiary fizyczne, długość x szerokość x wysokość: 125,5 mm x 25,5 mm x 21,5 mm

10. Jakość komponentów 46 g (NW)

11. Interfejs pokładowy

• 12.DC IN (interfejs zasilania): gniazdo HX2.54-2P
• 13.RF IN (wejście sygnału): gniazdo HX2.54-2P
• 14.ICSP (interfejs programowania): pin 2.54-6P

15. Waga: ok. 47 g/1,7 uncji

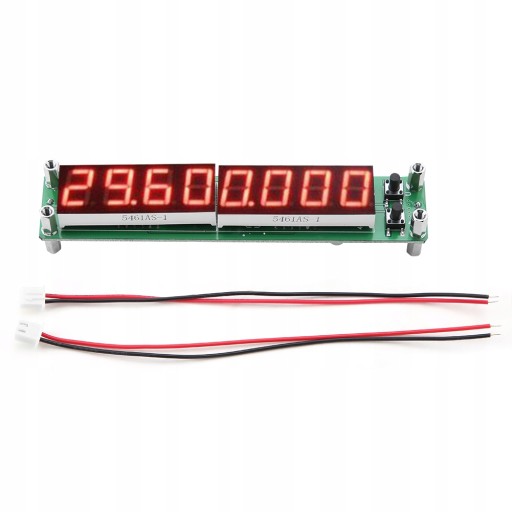

• Lista pakietów:
• 1 x licznik częstotliwości
• 2x kabel
