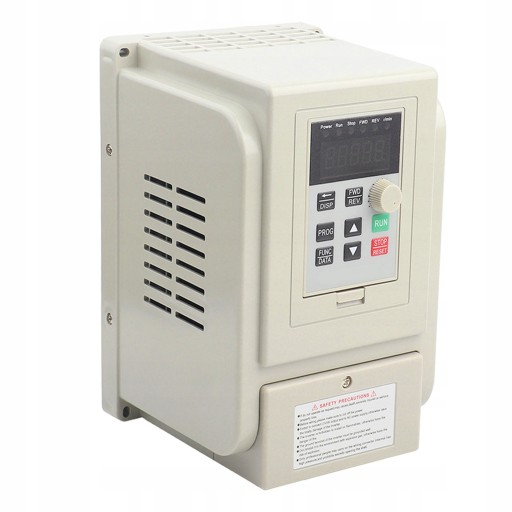

ОДНОФАЗНЫЙ ВХОД ТРЕХФАЗНЫЙ ВЫХОД 2,2 КВТ

Cechy:

Ten VFD wykorzystuje unikalną metodę sterowania, aby uzyskać wysoki moment siły, wysoką dokładność i szeroki zakres regulacji prędkości jazdy, z wysoką wydajnością.

Ma dobrą odporność na potknięcia i zdolność dostosowania się do szorstkiej mocy, temperatury, wilgotności i zakłóceń kurzu, znacznie poprawiając stabilność.

Optymalizując technologię sterowania PWM i kompatybilność elektromagnetyczną, spełnia wymagania użytkowników dotyczące niskiego poziomu hałasu i zakłóceń elektromagnetycznych.

Prosty w obsłudze i okablowaniu, podłączaj do przewodów za pomocą zacisków śrubowych, które są wygodniejsze.

Zaprojektowany z dużym radiatorem dla lepszego rozpraszania ciepła.

Dane techniczne:

Model: AT1-2200X

Faza źródła zasilania: jednofazowa

Napięcie znamionowe: jednofazowe/3-fazowe AC220V

Napięcie zasilania: niskie napięcie

Odpowiednia moc silnika: 2,2 kW

Filtr: wbudowany filtr

Typ zasilania prądem stałym: typ napięcia

Metoda sterowania: zamknięta pętla V/F

Metoda regulacji napięcia wyjściowego: sterowanie PWM

Prąd znamionowy: 12A

Ochrona: przetężenie, przepięcie, przegrzanie, podnapięcie, zabezpieczenie przed zwarciem

Maks. Częstotliwość wyjściowa: 400Hz

Rozmiar: 117,5 x 167,5 x 144 mm/4,6 x 6,6 x 5,7 cala

Waga: 1,3 kg (w przybliżeniu)

Instrukcja terminala:

Zacisk Funkcja Szczegóły 15 V/24 V Wejście zasilania 15 V/24 V 200 mA Wyjście zasilania 15 V/24 V X6 Zacisk wejściowy 6 (przełącznik sterowania przewodem w prawo/lewo) X6 łączy się z COM, sygnał wejściowy jest skuteczny X5 Zacisk wejściowy 5 (sterowanie przewodowe w lewo) X5 łączy się z COM, sygnał wejściowy jest skuteczny X4 Zacisk wejściowy 5 (sterowanie przewodowe CW) X4 łączy się z COM, sygnał wejściowy działa X3 Zacisk wejściowy 3 (zakres prędkości 3) X3 łączy się z COM, sygnał wejściowy działa X2 Zacisk wejściowy 2 (zakres prędkości 2 ) X2 łączy się z COM, sygnał wejściowy jest skuteczny X1 Zacisk wejściowy 3 (zakres prędkości 3) X1 łączy się z COM, sygnał wejściowy jest skuteczny

SP1 Wyjście otwartego kolektora 1

SP2 Wyjście otwartego kolektora 2

5V/10V

5V/10V 20mA wyjście zasilania TC Wyjście przekaźnikowe 250VAC 5A/30VDC 3A

TA TB to NC, TA TC to NO TB Wyjście przekaźnikowe TA Wyjście przekaźnikowe

Paczka zawiera:

1 x napęd o zmiennej częstotliwości

Notatka:

Podczas regulacji parametrów VFD musi przestać działać, w przeciwnym razie nie będzie w stanie zapisać ustawienia parametrów.
