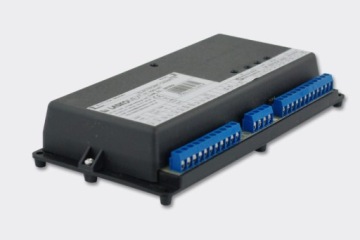

Laskomex EC-2502AR Кассета с электроникой с функцией зарядки аккумулятора и

Laskomex EC-2502AR Kaseta elektroniki z funkcją ładowania akumulatora oraz

LASKOMEX

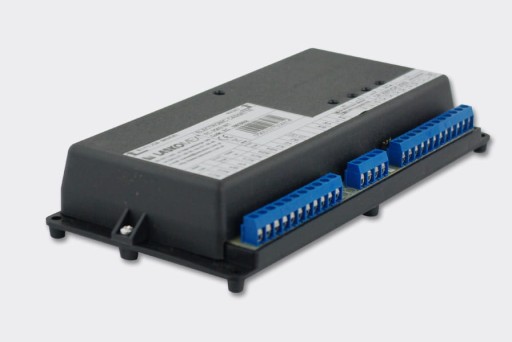

Laskomex EC - 2502AR Kaseta elektroniki z funkcją ładowania akumulatora oraz obsługą RFID i Dallas

Najważniejsze cechy:

• sterowanie pracą sytemu domofonowego lub wideodomofonowgo
• kaseta dedykowanya do systemu: CD-2502
• definiowana w kasecie obsługa wejść nadrzędnych i podrzędnych
• regulacja: wzmocnienia głośnika, mikrofonu oraz balansu linii
• konfiguracja elektrozaczepu lub zwory za pomocą zworek
• układ likwidujący zjawisko magnetyzmu szczątkowego
• możliwość podłączenia akumulatora 12V/7Ah
• dedykowana do paneli domofonowych serii: CP25xx orazunifonów cyfrowych: Laskomex
• zasilana jest z dwuuzwojeniowego zasilacza prądu zmiennego AC 12V~14V (dedykowany zasilacz TR/B2300)
• wymiary: 189x94x35mm
• obudowa: tworzywo ABS (klasa szczelności IP20)

Przeznaczenie

Domofon CD-2502 dostępny jest w dwóch wersjach: audio i wideo. Obie wersje wykorzystują ta samą kasetę elektroniki EC-2502 i zasilacze, w obu wersjach ustawienie parametrów pracy domofonu odbywa się w ten sam sposób. Wersje różnią się głównie typem zastosowanych paneli, dodatkowymi elementami w wersji wideo (panele w wersji wideo, przełączniki, rozdzielacze i monitory) oraz sposobem wykonania instalacji.

Firma Laskomex to jeden z największych polskich producentów systemów domofonowych, istnieje od 1985r a w 1991 roku wyprodukowane zostały pierwsze unifony i bramofony do systemów domofonowych.

Dziś firma Laskomex posiada na swoim koncie ponad 30 letnie doświadczenie, liczne wyróżnienia i stabilną pozycję na rynku. Produkowane przez nas urządzenia zabezpieczają domy jednorodzinne, obiekty użyteczności publicznej i osiedla mieszkaniowe w wielu krajach na całym świecie.

Opis przedmiotu:

Kaseta elektroniki EC-2502 to mikroprocesorowe urządzenie sterujące pracą całego systemu domofonowego. We wcześniejszych wersjach domofonów cyfrowych stosowane były dwa rodzaje kaset elektroniki - do wejścia głównego i do obsługi wejścia podrzędnego. W domofonie CD-2502 stosowany jest jeden typ kasety elektroniki, w której instalator definiuje, jaki typ wejścia będzie przez nią obsługiwany.

Kaseta elektroniki zasilana jest z dwuuzwojeniowego zasilacza prądu zmiennego, jedno z uzwojeń służy do zasilania kasety elektroniki i panela zewnętrznego, drugie do zasilania elektrozaczepu. W kasecie elektroniki znajdują się potencjometry służące do regulacji wzmocnienia głośnika i mikrofonu oraz balansu linii.

Przy pomocy zworek w kasecie elektroniki można konfigurować typ urządzenia blokującego wejście (elektrozaczep lub zamek elektromagnetyczny). W zamkach elektromagnetycznych (zworach) występuje często zjawisko magnetyzmu szczątkowego, którego efektem są trudności z otwieraniem drzwi (furtki), dlatego kaseta elektroniki została wyposażona w układ likwidujący to niepożądane zjawisko.

Włączenie mechanizmu rozmagnesowanie zwory w sytuacji, kiedy stosowany jest elektrozaczep, może spowodować, że będzie on działał nieprawidłowo!

W kasecie znajdują się przyciski INIT i RESET, wykorzystywane między innymi do przywrócenia domyślnych nastaw domofonu. Kaseta elektroniki EC-2502 może współpracować z akumulatorem, który zapewnia poprawną pracę domofonu w przypadku zaniku napięcia w sieci energetycznej.

Kaseta elektroniki EC-2502 może być stosowana jako zamiennik dla następujących typów kaset elektroniki stosowanych we wcześniejszych modelach:

EC-2200, EC-2200/U, EC-2200/H, EC-2200/INT, EC-2500/S , EC-2500/R, EC-2500/U, EC-2500/H, EC-2501, EC-2501/U, EC-2501/H

Przykładowy schemat podłączenia

Krótki opis: KASETA ELEKTRONIKI EC-2502AR
