Антенный тюнер Импортированный чип PIC Стабильный

Funkcja:

1. Przyjęcie kondensatora chipowego: kondensator chipowy, kondensator kanałowy C, kondensator chipowy wysokiego napięcia, importowany układ PIC, złącze UHF, które tworzy ten tuner antenowy.

2. Stop aluminium i materiał PCB: wykorzystanie stopu aluminium i materiału PCB, stabilna i niezawodna wydajność, bardzo praktyczne, łatwe w obsłudze i użytkowaniu, przy normalnym przechowywaniu i eksploatacji, może wspierać twoje długotrwałe użytkowanie.

3. Automatyczne dostrajanie: może wykonać automatyczne dostrajanie, krótkie naciśnięcie przycisku ATU na mniej niż 1 sekundę, w stanie resetowania, naciśnięcie przycisku ATU na dłużej niż 1 sekundę, w stanie regulacji.

4. Wartości podstawowe: Maksymalny pobór prądu to 400mA, maksymalna moc robocza to 100W, maksymalna możliwa moc pomiarowa to 150W, minimalna moc wymagana do rozpoczęcia strojenia to 5W, minimalna możliwa moc pomiarowa to 0,1W.

5. Obowiązujące scenariusze: odpowiednie dla większości stacji nadawczych, jeśli ostatnio masz podobną potrzebę, ten tuner antenowy jest dla Ciebie idealny.

Specyfikacja:

• Typ artykułu: Tuner antenowy
• Model: ATU 100 0A
• Materiał: stop aluminium, PCB
• Automatyczne lub ręczne przełączanie trybu: wytrzymać moc 100w.
• Dopuszczalny zakres napięcia zasilania: 10-15VDC
• Maksymalny pobór prądu: 400 mA
• Maksymalna moc robocza: 100W
• Maksymalna możliwa zmierzona moc: 150 W
• Minimalna moc wymagana do rozpoczęcia strojenia: 5 W
• Minimalna możliwa moc pomiaru: 0,1 W
• Rozdzielczość pomiaru przy mocy do 10 W: 0,1 W
• Rozdzielczość pomiaru dla mocy większej niż 10 watów: 1 W
• Błąd dokładności pomiaru mocy: ±10%
• Maksymalna indukcyjność instalacji: indukcyjność 8,53H
• Minimalny krok instalacji: 0,05 godz
• Maksymalna pojemność montażowa: 1869 pF
• Minimalna pojemność Krok montażu: 10 pF
• Typowe zużycie: 100-200 mA

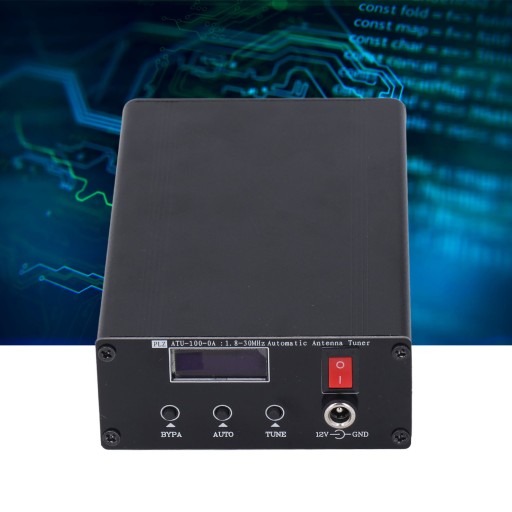

• Wyświetlacz: OLED 0,91 cala
• Klawisze panelu: BYPE pass through, AUTO auto, funkcja TUNE

Jak używać:

1. Podłącz radio i tuner antenowy ATU i antenę

2. W przypadku pierwszego użycia należy ustawić moc wyjściową radia lub wzmacniacza w zakresie 20–30 W, ostrzegając, że strojenie dużej mocy może łatwo uszkodzić tuner antenowy.

• 3. Ustaw tryb radio, użyj trybu FM.

4. Wybierz pasmo anteny, użyj mocy 20-30 W w trybie FM, naciśnij radio PPT, obserwuj tuner antenowy ATU PWR i SWR

5. Przycisk ATU Użycie TUNE: krótkie naciśnięcie (mniej niż 1 sekunda) przycisku ATU w stanie resetowania, długie naciśnięcie (ponad 1 sekundę) przycisku ATU w stanie regulacji

• 6. Jeśli SWR tunera antenowego ATU w stanie nadawania wykazuje więcej niż 2,0 oznacza to, że antena jest rozstrojona. Musisz użyć tunera antenowego. Naciśnij i przytrzymaj przycisk ATU TUNE, aby dostroić i obserwować wartość SWR. Jeśli SWR jest większy niż 3,0 po dostrojeniu antena będzie rozstrojona. Poważnie, nie zaleca się używania mocy większej niż 30 W i utrzymywania mocy nadawczej poniżej 30 W; jeśli strojenie jest zakończone, SWR pokazuje mniej niż 2,0, a do transmisji można użyć maksymalnej mocy 100 W.

Lista pakietów:

• 1 x tuner 1 x kabel
