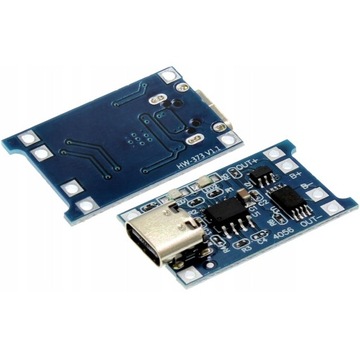

ЗАРЯДНОЕ УСТРОЙСТВО TP4056 LI-ION 18650 S1 С ЗАЩИТОЙ 5 В, 1 А, USB-C

MODUŁ ŁADOWANIA AKUMULATORÓW LI-ION 18650 USB-C TP4056

Ładowarka z zabezpieczeniem przed nadmiernym rozładowaniem

TP4056 to uniwersalna ładowarka ogniw Li-ION z portem USB Typ C. Pozwala na ładowanie pojedynczych ogniw litowo-jonowych o napięciu 3.7V lub 4.2V, o pojemności do 1000 mAh. Ładowarka może być zasilana z dowolnego źródła USB, takiego jak laptop, ładowarka sieciowa, powerbank czy samochodowy adapter

Dzięki zintegrowanemu układowi kontrolującemu ładowanie, TP4056 zapewnia bezpieczne i stabilne ładowanie ogniw. Posiada funkcję ochrony przed przepięciem, zwarciem i przeładowaniem, dzięki czemu zapewnia długą żywotność baterii

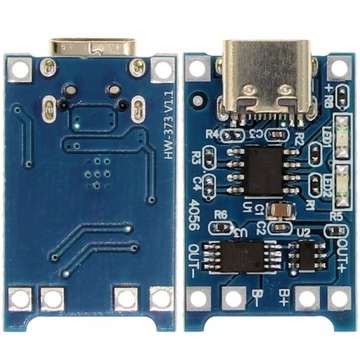

Na płytce znajdują się 2 diody sygnalizujące ładowanie i zakończenie ładowania

• LED1 czerwona - trwające ładowanie (CHARGE)
• LED2 zielona - ogniwo (akumulator) został w pełni naładowany (FULL)

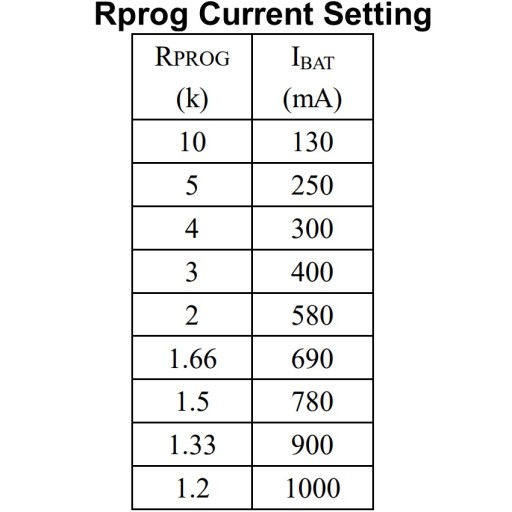

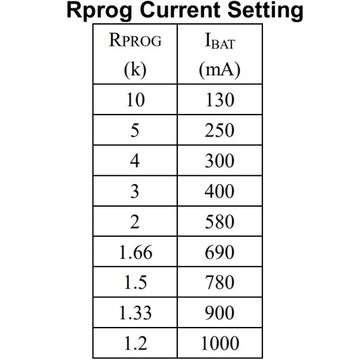

REGULACJA PRĄDU ŁADOWANIA

Płytka posiada możliwość regulacji prądu ładowania ogniw za pomocą rezystora oznaczonego na płytce jako R3

• ⚠10K Ohms: 130mA
• ⚠ 5K Ohms: 250mA
• ⚠ 4K Ohms: 300mA
• ⚠ 3K Ohms: 400mA
• ⚠ 2K Ohms: 580mA
• ⚠ 1.66K Ohms: 690mA
• ⚠ 1.5K Ohms: 780mA
• ⚠ 1.33K Ohms: 900mA
• ⚠ 1.2K Ohms: 1000mA

ZALETY

• Możliwość podania wejściowego napięcia ładowania przez port USB-C lub pola lutownicze znajdujące się obok portu oznaczone + oraz -
• Dodatkowe pola oznaczone OUT+ oraz OUT- - to wyjścia ogniwa z zabezpieczeniem przeciw rozładowaniu oraz poborze prądu ponad 3A
• Płytka jest w wersji z zabezpieczeniem przed nadmiernym rozładowaniem i odetnie baterię gdy napięcie spadnie do 2.5V
• Niewielkie wymiary modułu
• Stabilna praca

PRZYKŁADOWE POŁĄCZENIE

• Do B+ i B- podłączamy ogniwo
• OUT+ i OUT-  to wyjścia ogniwa z zabezpieczeniem przed nadmiernym rozładowaniem i prądem przetężeniowym

UWAGA: Moduł po prawej stronie na zdjęciu w skład zestawu nie wchodzi

SPECYFIKACJA

• Typ ładowanych akumulatorów (ogniw): Li-Ion (litowo jonowe) 1S (jedno ogniwo)
• Wejścia zasilania: gniazdo USB-C lub pola lutownicze oznaczone +/-
• Styki do podłączenia akumulatora: B+ i B-
• Wyjścia ogniwa: OUT+ i OUT- (z zabezpieczeniem przeciw rozładowaniu oraz poborze prądu ponad 3A)
• Przeznaczenie czerwonej diody: ładuje
• Przeznaczenie zielonej diody: naładowane
• Napięcie wejściowe: 5V
• Napięcie ładowania: 4,2V ± 1% (umożliwia ładowanie akumulatorków 18650 3.7V li-ion i innych o podobnych parametrach)
• Maksymalny prąd ładowania: 1A (1000 mA)
• Zabezpieczenie przed rozładowaniem poniżej 2,5V: Tak
• Zabezpieczenie przed poborem pradu powyżej 3A: Tak

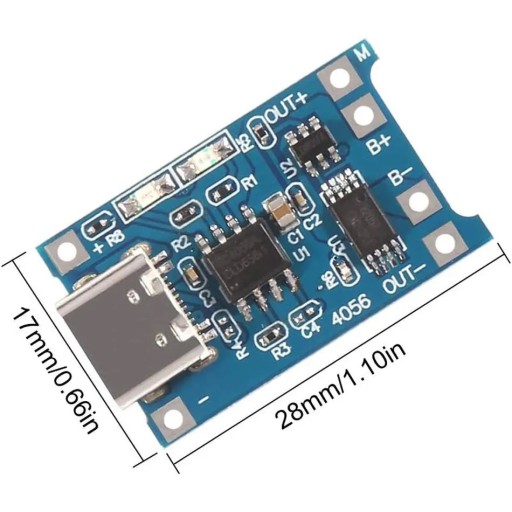

• Wymiary modułu: 28 mm x 17 mm
• Złącze: USB typ C
