Светочувствительная УФ-пленка ДЛЯ ПЕЧАТНЫХ ПЛАТ 30см х 5м

ŚWIATŁOCZUŁA SUCHA FOLIA OBWODÓW PCB 30CM X 5M. ŚWIATŁOCZUŁA SUCHA FOLIA OBWODÓW PCB 30CM X 5M

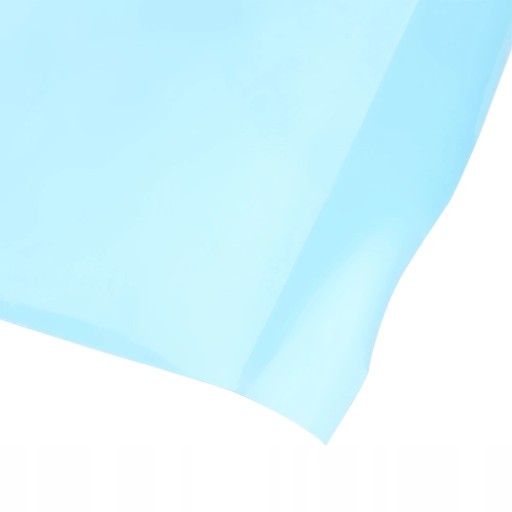

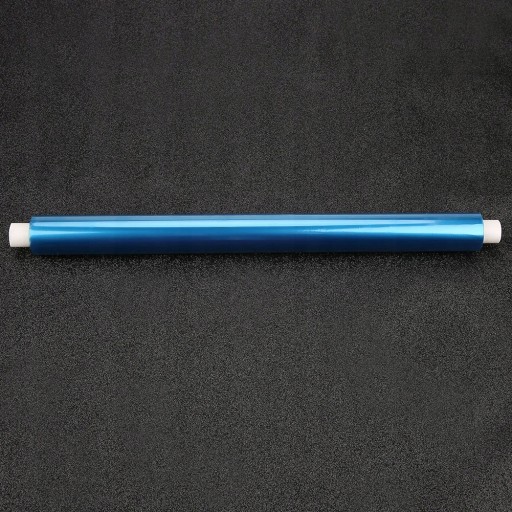

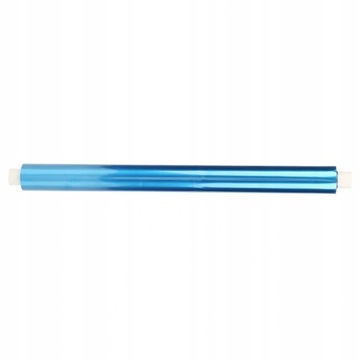

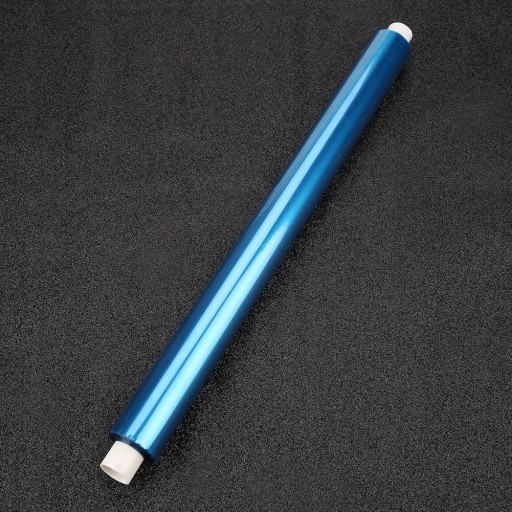

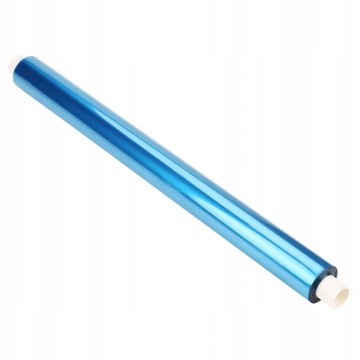

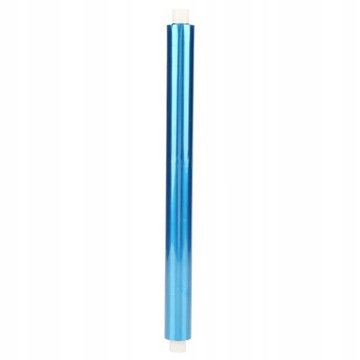

Przenośna światłoczuła sucha folia o długości 5 m do produkcji obwodów Arkusz fotorezystu

Cecha:✅Film fotograficzny, zwany także suchym filmem, służy do wytwarzania płytki drukowanej. Nakleja się go na płytkę drukowaną, dzięki czemu staje się czułą płytką drukowaną.

✅Nadaje się do galwanizacji, zakrywania otworów i procesu trawienia.

✅Doskonała zdolność do zakrywania dziur, wysoka rozdzielczość.

✅Doskonała przyczepność do prawie wszystkich powierzchni.

✅Przejrzystość obrazu po naświetleniu.

. ŚWIATŁOCZUŁA SUCHA FOLIA OBWODÓW PCB 30CM X 5M

Specyfikacja:Czarny kolor

Materiał: tworzywo sztuczne

Wymiar: 30 cm * 500 cm / 11,8 * 197 cali

Waga: ok. 150g

Lista pakietów:1 * folia światłoczuła

. ŚWIATŁOCZUŁA SUCHA FOLIA OBWODÓW PCB 30CM X 5M

Kroki użycia:1. Odsłonięcie kliszy. Błona fotograficzna jest umieszczona pomiędzy dwiema warstwami kliszy.

2. Wklej folię, wyczyść i wklej na płasko.

3. Lekko podgrzej, aby utrwalić żelazkiem elektrycznym.

4. Folia na płytkę drukowaną.

5. Ekspozycja

6. Rozwijaj się

7. Wytraw

8. Wyjmij z formy

. ŚWIATŁOCZUŁA SUCHA FOLIA OBWODÓW PCB 30CM X 5M

zastosowane etapy operacyjne,1. Zdjąć folię. Folia światłoczuła jest umieszczona między dwiema warstwami folii. Najpierw zdjąć jedną stronę, która jest nieco trudna do zdjęcia. Wystarczy spróbować jeszcze kilka razy

2. Następnie nałóż folię i lekko oczyść miedzianą płytę. Nałóż ją płasko i staraj się nie mieć żadnych pęcherzyków

3. Po wklejeniu żelazko elektryczne powinno być lekko podgrzane, nie zbyt gorące, aby uzyskać efekt mocowania

4. Folia płytek drukowanych, zaleca się użycie folii, aby osiągnąć najwyższą precyzję.Jeśli dokładność nie jest wymagana, papier kwasowy siarkowy może być również używany do drukowania.

5. Ekspozycja, umieść drukowany wzór na światłoczułej płytce i używać regularnego energooszczędnego światła przez około 30 minut. Jeśli istnieje maszyna ekspozycyjna, to trwa tylko jedną minutę. Nie próbowałem go pod słońcem,

Powinien to zająć około 15-minut, a proces ekspozycji jest bardzo oczywisty, ponieważ światłoczuła folia zmieni kolor z jasnego na ciemnoniebieski podczas ekspozycji. Z łatwością zobaczysz schemat obwodu wyświetlany na płytce.

6. Opracowując, usunąć drugą warstwę folii ochronnej i umieścić ją w deweloperze (deweloper miesza się z wodą w stosunku 1:100, a 10-gramy wody miesza się z 1-litrem wody). Podczas rozwoju użyj wacika bawełnianego, aby delikatnie wytrzeć płytę testową siłą

7. Trawienie, oczywiste jest, że trawienie jest roztworem nasyconym wodą

8. Po trawieniu usunąć folię. Zmieszać usuwacz folii z wodą w stosunku 1:60 lub 70 i namoczyć płytę przez kilka minut.
