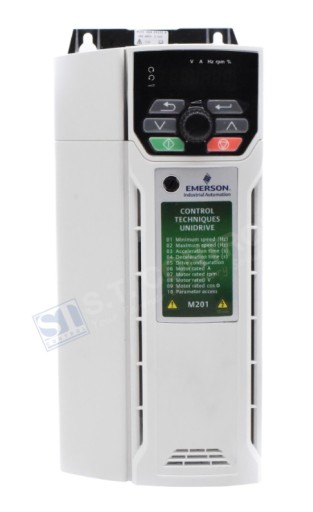

Инвертор EMERSON UNIDRIVE M200-044 00170 7,5 кВт 3F 17A 0-550Гц

Emerson Control Techniques Przetwornica prądu przemiennego Unidrive serii M200 do silnika 3-fazowego o mocy 7,5 kW (10 KM) 400 V w trybie VxF lub bezczujnikowym sterowaniu wektorowym do 17 A. Konwertuje trójfazowe wejście 400 V o stałej częstotliwości na trójfazowe napięcie 400 V o zmiennej częstotliwości dla standardowego silnika indukcyjnego prądu przemiennego.

Rozmiar 4: szerokość 115 mm, głębokość 175 mm i wysokość 277 mm; IP20

Montaż za pomocą 4 otworów o średnicy 6 mm z tyłu, w rozstawie 86 mm x 265 mm

Waga: 3,13 kg.

Przeciążenie: 150% x 60 sekund

Zakres kontroli prędkości: 0-550 Hz

Hamowanie dynamiczne (DBr): zamontowany wewnętrzny wyłącznik hamulca. (nie musi być używany; dostępny w razie potrzeby)

100% obciążenia przy 50 Ohm, maksymalnie 80 Ohm, zewnętrzny rezystor (nie wchodzi w skład zestawu). Zobacz powiązane produkty poniżej, aby uzyskać informacje o kompatybilnym rezystorze.

Stała klawiatura, 2 wejścia analogowe, 4 wejścia cyfrowe, 1 wyjście analogowe, 1 wejście/wyjście cyfrowe, 1 styk przekaźnika (normalnie otwarty). 1 gniazdo karty opcji. Można uruchomić za pośrednictwem komputera PC, korzystając z bezpłatnego oprogramowania Unidrive M Connect oraz opcjonalnego adaptera i kabla komunikacyjnego RS485 (patrz powiązane produkty poniżej).

STO: Niedostępne w tym modelu.

Wbudowany sterownik PLC w zestawie. Możliwość programowania za pomocą komputera PC przy użyciu bezpłatnego oprogramowania Machine Control Studio opartego na CODESYS oraz opcjonalnego adaptera i kabla RS485.

Prąd wejściowy: 18,5A

Napięcie wejściowe: 380 V-480 V, trójfazowe ±10% przy 50-60 Hz ±5%

Upływ uziemienia dla EMC: 13,3 mA przy 50 Hz

Zgodność EMC: IEC EN 61800-3 kategoria C3 (przemysłowa) dla kabli o długości do 10 m.

Montaż kabiny.

Temperatura otoczenia podczas pracy do 40°C.

Przestrzeń wentylacyjna z przodu: [nie określono], powyżej i poniżej: 100 mm, po bokach: 0 mm (między napędami).

Strata ciepła przy maksymalnej mocy: 202 W (przy znamionowej temperaturze otoczenia i domyślnej częstotliwości przełączania).

Numer części producenta to M200-04400170. Zastępuje część Commander SK nr SKD3400750. Wcześniej sprzedawany jako Emerson Control Techniques, oddział firmy Emerson. Obecnie sprzedawany jako Nidec Control Techniques, część grupy Nidec.
