РЕДУКТОР ДАВЛЕНИЯ ВОДЫ 1 ДЮЙМ С ДЛИННЫМ ФИЛЬТРОМ

Na tej aukcji proponujemy:

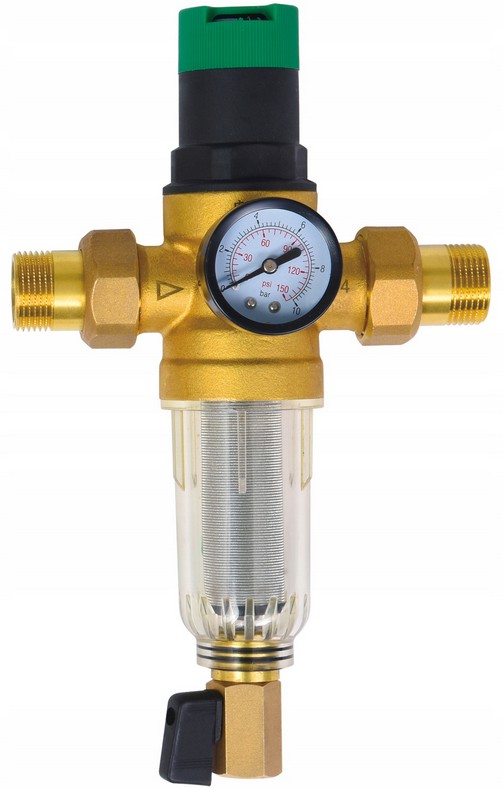

REDUKTOR CIŚNIENIA WODY 1" Z FILTREM SAMOCZYSZCZĄCYM

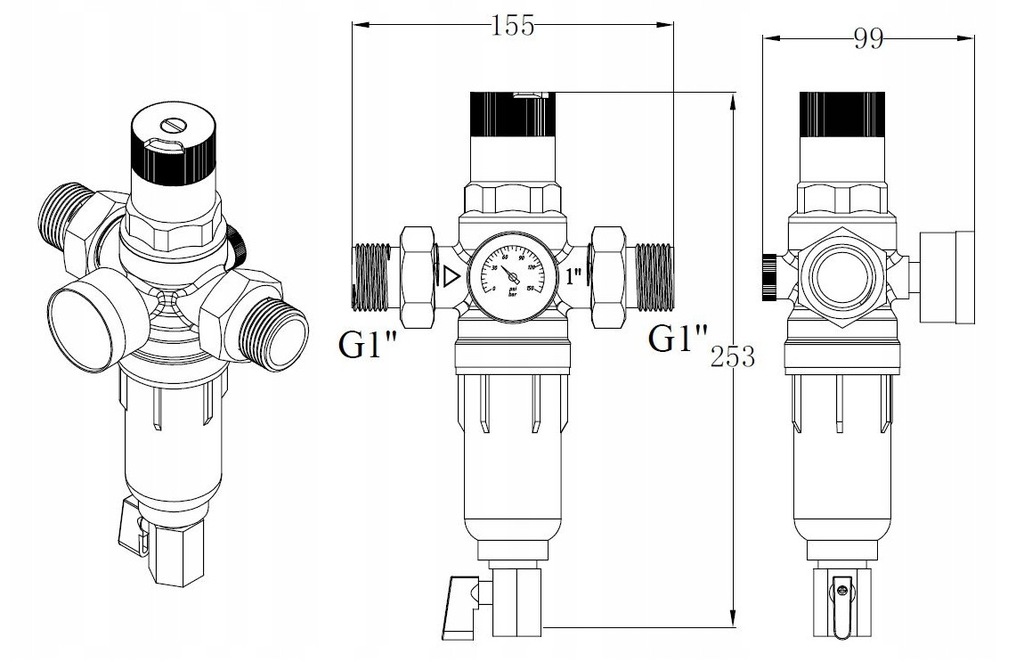

CHARAKTERYSTYKA:

• materiał (korpus) – mosiądz
• medium - woda
• przyłącza - 1" (z półśrubunkami)
• max. ciśnienie wejściowe - 16 bar
• Kvs - 5,8m3/h
• zakres ciśnienia wyjściowego - 1 ÷ 6 bar
• max. temperatura medium  40°C
• manometr - 10 bar
• filtr siatkowy - stal nierdzewna
• montaż - poziomy

• Reduktor ciśnienia z filtrem chroni instalacje wody pitnej przed nadmiernym ciśnieniem (zmniejsza ciśnienie wejściowe do poziomu roboczego).
• Ciśnienie wylotowe jest regulowane i nie zmienia się wraz ze zmianami ciśnienia wejściowego. Kvs: 5,8 m3/h,
• Regulacja odbywa się poprzez obrót zielonego pokrętła.
• Obracanie pokrętła w kierunku zgodnym z ruchem wskazówek zegara zwiększa ciśnienie wylotowe.
• Obrócenie powyżej podanych wartości na skali reduktora ciśnienia może uszkodzić reduktor.
• Zalecamy maksymalne ciśnienie wylotowe 4 bar do instalacji domowych.
• Po każdym nowym ustawieniu ciśnienia wylotowego regulowana instalacja musi zostać otwarta i zamknięta.
• Filtr zapobiega przedostawaniu się zanieczyszczeń, takich jak cząstki rdzy, ziarna piasku i innych.
• Filtr powinien być płukany co 6 miesięcy lub w razie potrzeby.
• Aby wypłukać filtr, należy otworzyć i zamknąć mosiężny zawór spustowy 2-3 razy.

DZIAŁANIE

• Praca reduktora w czasie przepływu

W przypadku otwarcia punktu czerpalnego w instalacji siła nacisku sprężyny przeważa nad przeciwstawną siłą nacisku membrany, grzybek zaworu przesuwa się ku dołowi, pozwalając na przepływ wody. Im wyższe jest zapotrzebowanie wody tym mniejsze jest ciśnienie działające na membranę co pozwala na większy przepływ wody przez urządzenie. Kvs: 5,8 m3/h

• Praca reduktora bez przepływu

W przypadku zamknięcia punktów czerpalnych w instalacji, ciśnienie wyjściowe rośnie i wypycha membranę ku górze. Grzybek zaworu jest zamknięty uniemożliwiając przepływ przez urządzenie jednocześnie utrzymując ciśnienie na poziomie zgodnym z nastawą. Różnica siły wytwarzanej przez membranę w odniesieniu do siły wytwarzanej przez sprężynę powoduję zamknięcie zaworu.

• Filtrowanie (oczyszczanie wody)

Woda wpływając do filtra, dostaje się do komory filtracyjnej, od zewnętrznej strony przepływa przez sito filtracyjne, na powierzchni którego zatrzymują się zanieczyszczenia. Wkład filtra z siatki nierdzewnej o przepustowości 90 μm / 125 μm.Obudowa filtra wykonana jest z tworzywa sztucznego wzmacnianego włóknem szklanym, klosz filtra z przezroczystego tworzywa sztucznego wysokiej jakości. Części wewnętrzne z odpornego na udary mechaniczne termoplastu. Uszczelnienia z odpornego na starzenie się elastomeru.

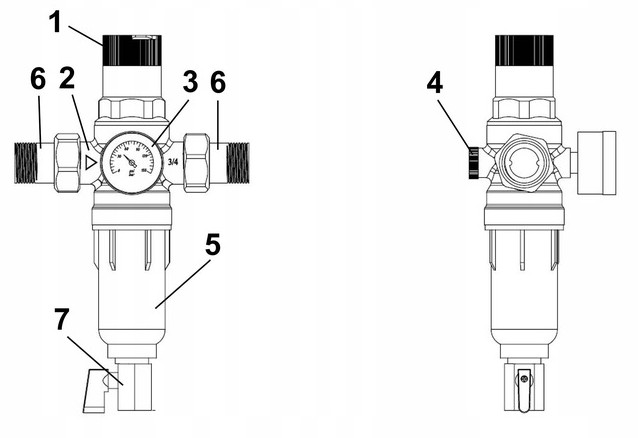

ELEMENTY REDUKTORA

1. Pokrętło regulacji nastawy ciśnienia
2. Korpus zaworu
3. Manometr
4. Zaślepka w miejscu ewentualnego montażu manometru po drugiej stronie zaworu
5. Komora filtracyjna z filtrem siatkowym
6. Półśrubunki - z przyłączami 1"
7. Kurek spustowy wody

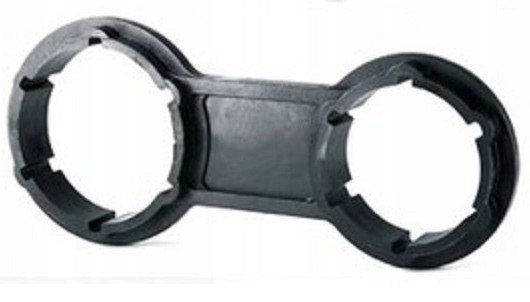

w komplecie jest też klucz do odkręcania filtra
