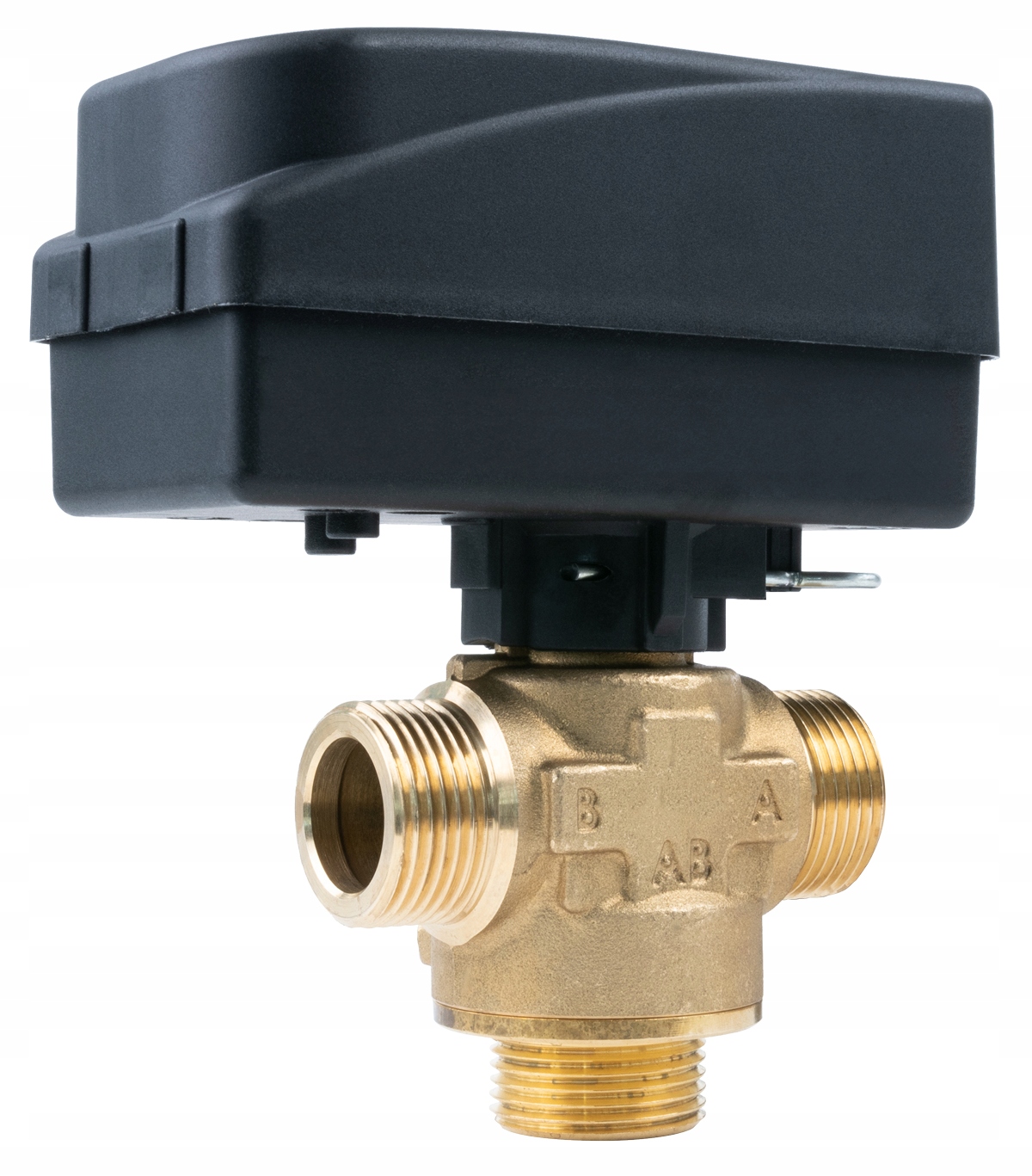

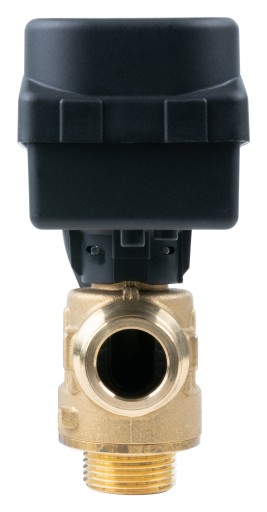

3-ХОДОВОЙ ЗОНАЛЬНЫЙ КЛАПАН AFRISO AZV 643 1" 8 м3/ч ЛАТУНЬ

3-drogowy zawór strefowy AZV 643, DN20, G1", Kvs 8 m3/h AFRISO

ZASTOSOWANIE

• Stosowany w instalacjach grzewczych, chłodzących i c.w.u.
• Montowany w celu przełączania przepływu pomiędzy dwiema częściami instalacji.
• W połączeniu ze sterownikiem 2-punktowym (np. termostatem TC2) automatyzuje pracę instalacji.

OPIS

• 3-drogowy zawór przełączający wraz z siłownikiem.
• Sterowany sygnałem 2-punktowym (SPST).
• Czas przełączenia zaworu – 8 s.

DANE TECHNICZNE

• DN: 20
• Kvs: 8 m³/h
• przyłącze: G1''
• napięcie zasilania: 230 V AC
• ciśnienie różnicowe: 0 ÷ 3 bar
• przewód elektryczny: 1 m
• czas otwarcia/zamknięcia siłownika: 8 sekund (obrót o kąt 60°)
• temperatura medium: 5÷80°C - można rozszerzyć zakres do -15÷120°C stosując adapter Art.-Nr 16 100 00

NAJWAŻNIEJSZE CECHY URZĄDZENIA

• Wytrzymałość na mieszaninę wody i glikolu o jego maksymalnym stężeniu 50%
• Prosty odczyt aktualnej pozycji zaworu dzięki wskaźnikowi na siłowniku
• Łatwy demontaż siłownika bez użycia narzędzi, wystarczy wyjąć metalową klamrę blokującą
• Możliwość ręcznego obrotu zwieradłem zaworu w przypadku awarii zasilania, (po uprzednim demontażu siłownika)
• Dzięki odpowiedniej budowie elementów wewnętrznych zaworów, wytrzymują one wysokie ciśnienia różnicowe oraz ograniczają ryzyko zablokowania zaworu po długim okresie przestoju w jednej pozycji, co zapewnia ich bezobsługowość
• Możliwość zamówienia adaptera do zaworów, który rozszerza zakres stosowania do temperatury medium w zakresie -15°C ÷ 120°C (chwilowo 160°C)
