ДВОЙНОЙ ПОПЛАВОВОЙ ДАТЧИК УРОВНЯ ЖИДКОСТИ SS 1000 мм

CZUJNIK POZIOMU CIECZY PŁYWAKOWY PODWÓJNY STAL NIERDZEWNA

.

Długość 1000mm ( 1 metr )

.

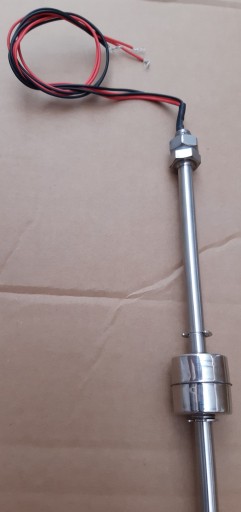

Czujnik posiada 2 pływaki z magnesami a w korpusie 2 niezależne kontaktrony.

.

Czujnik ma 4 przewody:

- dwa czarne to wyjście dolnego pływaka

- dwa czerwone to wyjście górnego pływaka

Oba wyjścia w dolnym położeniu są zwarte.

.

Działanie jest bardzo proste: gdy poziom cieczy jest poniżej pływaków oba pływaki są w dolnej pozycji czyli wyjścia są zwarte, poziom wody podnosząc się najpierw siłą wyporu unosi dolny pływak (wyjście nr 1 zostaje rozwarte) a następnie jeśli poziom cieczy dalej się podnosi zostaje uniesiony drugi pływak i drugie wejście zostanie rozwarte.

.

Jeśli potrzebujemy odwrotnego działania czyli zwarcia wyjścia w górnym położeniu pływaka, wystarczy zdjąć zabezpieczenie (pierścień segera) i po prostu odwrócić pływak na trzpieniu prowadzącym.

.

Można też zamontować odwrotnie czujnik (obrócić o 180 stopni) wtedy pływaki działają odwrotnie czyli w dolnej pozycji są rozwarte.

Rysunek z orientacyjnymi wymiarami obok.

Dane techniczne:

- maksymalne napięcie pracy 30V DC/AC

- maksymalny prąd pracy 0,1A

- materiał stal SUS304

- temperatura pracy -10 do +100 st C

- maksymalna moc przełączana 3W

- maksymalne ciśnienie cieczy 0,7Mpa

- dlugość przewodow około 20-25cm

.

Oczywiście można sterować za pomocą czujnika urządzeniami na wyższe napięcia np 230VAC czy 400VAC stosując zewnętrzny stycznik.  Towar fabrycznie nowy.

.

Czujnik jest fabrycznie nowy.

.
