Wielofunkcyjny miernik instalacji wzorcowany

COMBI519

firmy HT-Instruments

(pomiary impedancji pętli, wyłączników RCD, rezystancji izolacji, ciągłości RPE)

Wszystkie oferowane produkty są fabrycznie nowe.

COMBI519 to wielofunkcyjny przyrząd do badania instalacji elektrycznych w budynkach.

Przyrząd wykonuje pomiary wszystkich wymaganych parametrów bezpieczeństwa instalacji:

• rezystancję izolacji
• test ciągłości
• impedancję pętli
• badanie wyłączników różnicowo-prądowych

Dużym ułatwieniem przyspieszającym wykonywanie pomiarów jest tryb AUTO, w którym sekwencyjnie są wykonywane pomiary Ra, RCD i MΩ.

Dodatkowo przyrząd wykonuje pomiary napięcia, częstotliwości oraz wskazuje kolejność faz. Inną ciekawą funkcją jest pomiar spadku napięcia w badanej instalacji w celu sprawdzenia, czy instalacja spełnia wymagania norm.

Funkcja AutoStart umożliwia automatyczną inicjację pomiaru pętli i RCD po wykryciu napięcia na końcówkach pomiarowych.

Pomiar rezystancji izolacji może być wykonywany w trybie sekwencyjnym L-N, L-PE i N-PE, potrafi również wykonywać pomiary wskaźników izolacji PI oraz DAR.

Jest wyposażony w funkcję kalibracji zera przewodów pomiarowych (przy pomiarach pętli) oraz pamięć do 999 pomiarów z możliwością edycji i wprowadzania komentarzy. Po dokupieniu interfejsu z izolacją optyczną oraz programu TopView umożliwia transmisję wyników poprzez gniazdo USB do PC.

Opcjonalnie, po dokupieniu zewnętrznych akcesoriów może wykonać pomiary ciągłości prądem 10A.

Przyrząd jest wyposażony w duży 3,5" czytelny ekran LCD z podświetleniem. Obsługa przyrządu jest intuicyjna dzięki zastosowaniu czytelnego menu z wyborem funkcji pomiarowej.

Funkcje pomiarowe

• RPE - test ciągłości połączeń wyrównawczych z prądem większym niż 200mA i napięciu rozwarcia między 4V a 24V
• MΩ - pomiar rezystancji izolacji z napięciami pomiarowymi 50V, 100V, 250V, 500V or 1000V DC
• LOOP - pomiar impedancji pętli zwarcia P-N, P-P, P-E z obliczeniem spodziewanego prądu zwarcia, całkowitej rezystancji uziemienia bez powodowania wyzwolenia wyłączników RCD, sprawdzenie zdolności wyłączeniowej zabezpieczeń magneto-termicznych (MCB) oraz bezpieczników, sprawdzenie ochrony w przypadku pośredniego kontaktu z 2-przewodowym i 3-przewodowym systemem
• LoZ - pomiar impedancji linii P-N, P-P, P-E z obliczeniem spodziewanego prądu zwarcia z wysoką rozdzielczością (0,1mΩ) (przy wykorzystaniu opcjonalnej przystawki IMP57).
• ΔV% - pomiar procentowy spadku napięcia w sieci
• LoΩ - pomiar ciągłości uziemienia, przewodów ochronnych, połączeń wyrównawczych z prądem powyżej 10A (za pomocą opcjonalnych akcesoriów)
• RCD - test pakietowych standardowych i selektywnych wyłączników RCD typu A, AC i B z wyznaczeniem czasu zadziałania, prądu wyzwolenia, napięcia dotykowego.
• AUTO - automatyczna sekwencja pomiaru Ra, RCD, MΩ dla połączenia 3-przewodowego
• 1,2,3 - wskazanie kolejności faz metodą 1-biegunową
• DMM - funkcje multimetru pomiaru napięcia i częstotliwości Faza-Neutralny, Faza-Faza, Faza-PE

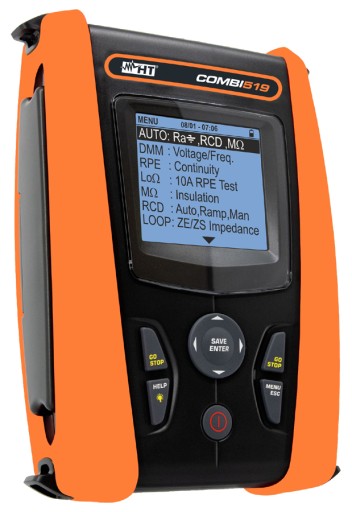

Wygodna klawiatura

Dodatkowa pomoc na tylnej ściance

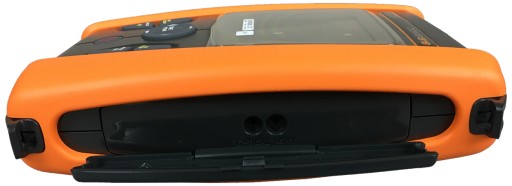

Port transmisji danych do PC z izolacją optyczną

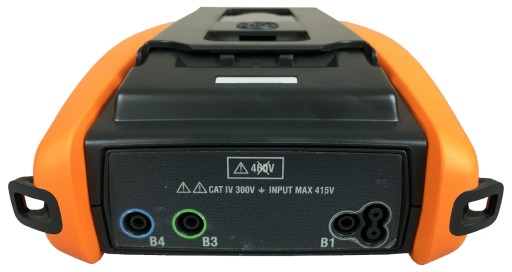

Gniazda wejść pomiarowych

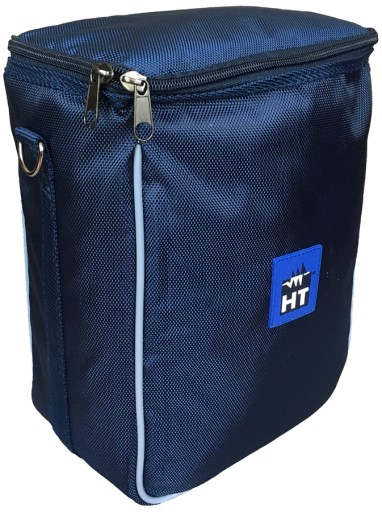

Miękki futerał transportowy

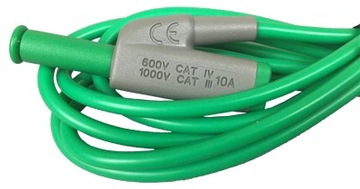

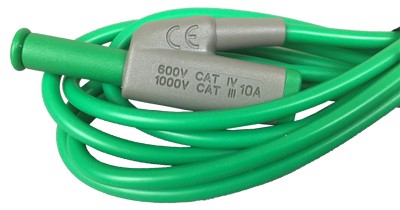

Doskonałej jakości, trwałe i bezpieczne silikonowe przewody pomiarowe

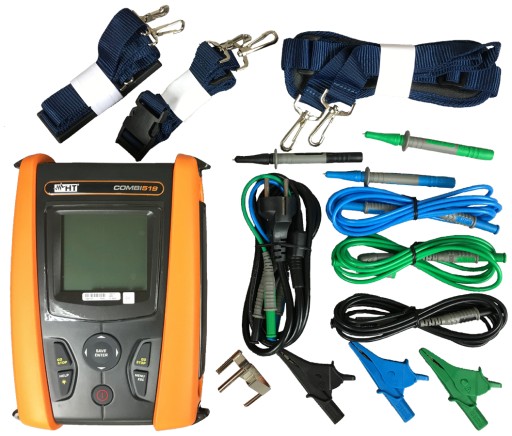

Widok standardowego zestawu

Akcesoria na wyposażeniu:

• BORSA75, Miękki futerał transportowy
• C2033, Przewód pomiarowy z wtyczką Schuko
• SP-5100, Zestaw pasków (uprząż) do noszenia miernika na karku w czasie pomiarów
• UNIVERSALKITCOMBI, Zestaw: 3 przewody, 3 krokodylki i 3 końcówki ostrzowe
• ZEROLOOP, Zwora do kalibracji przewodów do pomiaru impedancji pętli
• Certyfikat kalibracji producenta ISO9000
• Pełna instrukcja obsługi w języku polskim
