МАГНИТОЭЛЕКТРИЧЕСКИЙ ИНКРЕМЕНТНЫЙ ЭНКОДЕР 600P/R

600P/R MAGNETOELEKTRYCZNY ENKODER INKREMENTALNY

Ten produkt ma 600 impulsów na obrót (jednofazowe 600 impulsów/R, dwufazowe 4 podwojenie częstotliwości do 2400 impulsów).

Źródłem zasilania jest DC5-24V. Stabilna wydajność pracy i dobry stan pracy.

AB 2-fazowy wyjściowy prostokątny obwód impulsowy ortogonalny, wyjście dla typu wyjściowego NPN z otwartym kolektorem.

Może być używany do pomiaru prędkości obrotowej, kąta i przyspieszenia obiektu oraz pomiaru długości.

Nadaje się do inteligentnego sterowania różnymi pomiarami przemieszczenia, automatycznych maszyn gilotynowych do skóry o stałej długości, kontroli długości cięcia stali, skalowania wzrostu i masy, robotów wyścigowych dla studentów. Opis przedmiotu:

Dane techniczne:

• Impulsy: 600 p/r (jednofazowe 600 impulsów/R, dwufazowe 4 podwojenie częstotliwości do 2400 impulsów)
• Źródło zasilania: DC5-24V
• Wał: 6*13mm/0.23*0.51"
• Rozmiar: 38*35.5mm/1.49*1.39"
• Wyjście: AB 2-fazowy prostokątny obwód impulsowy, wyjście typu otwartego kolektora NPN
• Maksymalna prędkość mechaniczna: 5000 R/min
• Częstotliwość odpowiedzi: 0-20 kHz
• Długość kabla: 1,5 metra

Używa:

1️⃣ Może być używany do pomiaru prędkości obrotowej, kąta i przyspieszenia obiektu oraz pomiaru długości

2️⃣ Nadaje się do inteligentnego sterowania różnymi pomiarami przemieszczenia, automatycznymi automatycznymi maszynami gilotynowymi do skóry o stałej długości, kontrolą długości cięcia stali, cywilną skalą wysokości mierzonej przez człowieka, robotami wyścigowymi dla studentów

Ogłoszenie:

Wyjście AB 2-fazowe nie może być bezpośrednio połączone z VCC, w przeciwnym razie tak się stanie：

spalić triodę wyjściową, bo różne partie, a może nie mieć

zacisk.(Zielony = faza A, biały = faza B, czerwony = moc Vcc +, czarny = V0)

Pakiet zawiera:

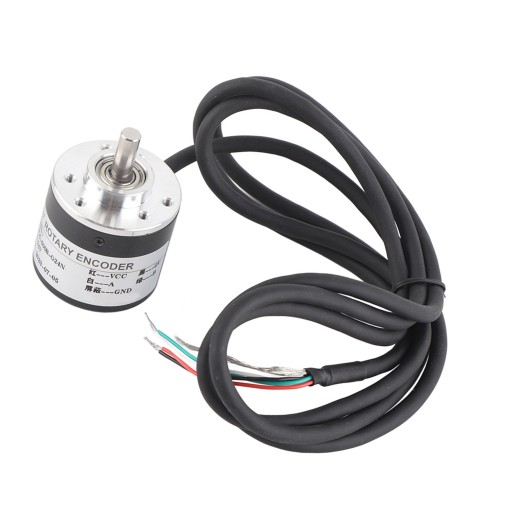

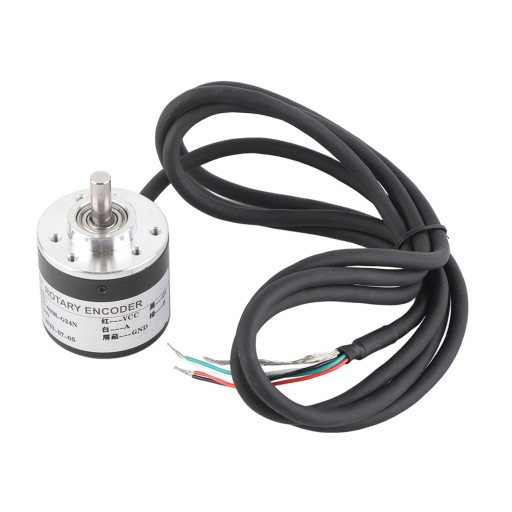

• 1 x Enkoder 600P/R Enkoder przyrostowego obrotu
