FANAR Narzynka maszynowa DIN 22568 M6 LH 6g HSS 800

N1-111001-0060

Narzynki wykonywane są ze stali szybkotnącej HSS, bądź ze stali szybkotnącej HSS-E z dodatkiem 5% kobaltu.

Najczęściej występującym nakrojem w narzynkach jest 1,75*P. Jest to standardowy nakrój , stosowany przede wszystkim w stali. Oznacza to, że przy gwincie M10 posiadającym skok P=1,5 mm pełny gwint rozpoczyna się w narzynce po 2,625 mm. P=1,75*1,5mm=2,625 mm.

W stali nierdzewnej lub w materiałach trudno obrabialnych, przy których obróbce występują zdecydowanie większe siły najlepiej spisują się natomiast narzynki z dłuższym wejściem 2,25*P. Wydłużenie nakroju pozwala na rozłożenie sił skrawania na większą ilość ostrzy.

Rodzaj obrabianego materiału: stal, materiały niezależne (aluminium).

Wykonanie:

• Wykonanie: LH
• Rodzaj materiału: HSS
• Nakrój: 1,75 P

Parametry:

• M: 6
• P: 1
• ĆxED: 20x7
• W: 4
• d: 5,88

Zastosowanie:

• Narzynka do nacinania / tworzenia gwintu na wałku.
• Szlifowane zęby zapewniają pewne nacięcie gwintu na materiale.
• Możliwość poprawienia poprzednio wykonanego gwintu oraz sprawdzenia skoku gwintu na wałku lub śrubie.

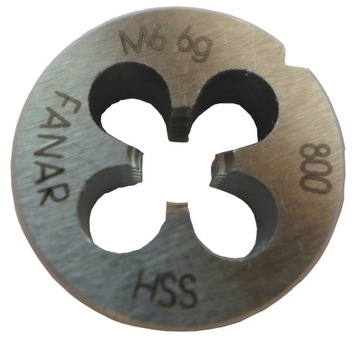

Zdjęcia podglądowe.
