Преобразователь TTL в RS485 с гальванической развязкой, полудуплексной связью

TTL TO RS485 is a mini galvanic isolated TTL-to-RS485 serial converter.

Kod producenta SKU: 27479

Dodatkowe informacje na stronie: https://www.waveshare.com/wiki/TTL_TO_RS485_(C)

• Zgodność z TTL/RS485: Przekształca sygnał TTL w różnicowy sygnał RS485, obsługuje komunikację half-duplex.
• Zgodność z poziomami sygnałów 3.3V ~ 5V TTL: Zapewnia ochronę przed przepięciami dla interfejsu zasilania.
• Wbudowana izolacja zasilania: Zapewnia stabilne napięcie izolowane, bez potrzeby dodatkowego zasilania dla terminalu izolowanego.
• Wbudowana izolacja cyfrowa: Umożliwia izolację sygnałów, zapewnia wysoką niezawodność, silną odporność na zakłócenia i niskie zużycie energii.
• Wbudowany TVS (Transient Voltage Suppressor): Skutecznie tłumi przepięcia i chwilowe skoki napięcia w obwodzie, odporność na wyładowania atmosferyczne i elektrostatyczne.
• Wbudowany bezpiecznik samonaprawczy i diody ochronne: Zapewnia stabilne wyjścia prądowe/napięciowe, ochronę przed przeciążeniem prądowym i przepięciami, poprawia odporność na wstrząsy.
• Wbudowany rezystor 120R na wyjściu RS485: Aktywowany poprzez lutowanie.

Przekształcanie sygnału TTL na zrównoważony różnicowy sygnał RS485 dla konwersji interfejsów, rozbudowy węzłów i komunikacji na duże odległości.

Wielokrotna ochrona, bezpieczne i stabilne

Wbudowana izolacja zasilania i sygnałów, zapewnia stabilne napięcie izolowane, wysoką niezawodność i silną odporność na zakłócenia. Wbudowane diody ochronne przed piorunami i TVS (Transient Voltage Suppressor) skutecznie tłumią przepięcia i chwilowe skoki napięcia w obwodzie, zapewniając odporność na wyładowania atmosferyczne i elektrostatyczne. Wbudowany bezpiecznik samonaprawczy i diody ochronne zapewniają stabilne wyjścia prądowe/napięciowe, ochronę przed przeciążeniem prądowym i przepięciami, poprawiając odporność na wstrząsy.

Wskaźniki

• R (RXD): Wskaźnik odbioru, zapala się, gdy port TTL odbiera dane.
• T (TXD): Wskaźnik nadawania, zapala się, gdy port TTL wysyła dane.
• PWR: Wskaźnik zasilania, zapala się, gdy jest podłączone zasilanie i wykrywane jest napięcie.

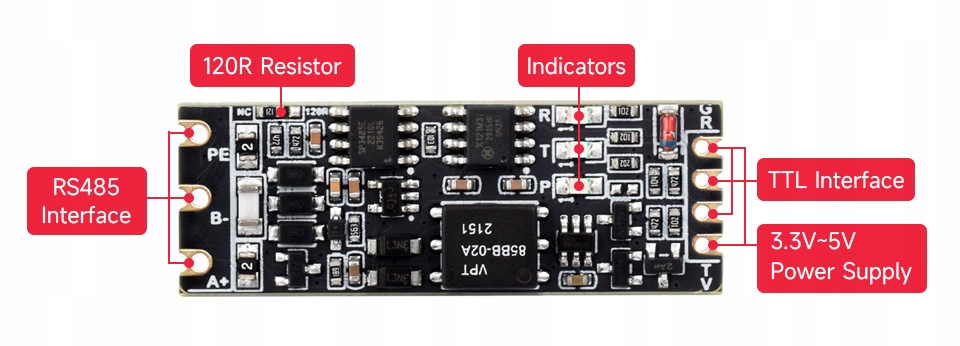

Interfejsy

• Lewa strona

  PE: Uziemienie sygnału RS485

  B-: Różnicowy sygnał RS485 B-

  A+: Różnicowy sygnał RS485 A+

• Prawa strona

  GND: Masa / masa sygnału TTL

  RXD: Pin odbioru danych TTL

  TXD: Pin nadawania danych TTL

  VCC: Wejście zasilania, zasilanie DC 3.3V~5V
