ESP32-S3 2.8inch ekran dotykowy DAC PCM5101 QMI8658 PCF85063 RTC

ESP32-S3-Touch-LCD-2.8

Kod producenta: SKU: 27690

Płytka rozwojowa ESP32-S3 z pojemnościowym wyświetlaczem dotykowym 2.8 cala, 240×320, IPS, obsługą 5-punktowego dotyku, dwurdzeniowym procesorem 32-bitowym LX7 o częstotliwości do 240 MHz, wspiera WiFi i Bluetooth, z wbudowaną anteną.

Dodatkowe informacje na stronie: https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-2.8

Cechy

ESP32-S3-Touch-LCD-2.8 to płytka rozwojowa mikrokontrolera z obsługą WiFi 2.4GHz i Bluetooth BLE 5, zintegrowana z pamięcią Flash o dużej pojemności i PSRAM. Wbudowany 2.8-calowy pojemnościowy ekran dotykowy umożliwia płynne uruchamianie programów GUI, takich jak LVGL. W połączeniu z różnymi interfejsami peryferyjnymi jest odpowiednia do szybkiego rozwoju HMI i innych aplikacji ESP32-S3.

• Wyposażona w wydajny, 32-bitowy, dwurdzeniowy procesor Xtensa LX7 o głównej częstotliwości do 240MHz.
• Obsługuje WiFi 2.4GHz (802.11 b/g/n) i Bluetooth 5 (LE) z wbudowaną anteną.
• Wbudowane 512KB SRAM i 384KB ROM, z wbudowaną pamięcią Flash 16MB i PSRAM 8MB.
• Wbudowany 2.8-calowy pojemnościowy wyświetlacz dotykowy o rozdzielczości 240×320 i 262 tys. kolorów.
• Obsługuje pojemnościowe sterowanie dotykowe przez interfejs I2C, 5-punktowy dotyk z obsługą przerwań.
• Posiada interfejsy UART, I2C i niektóre IO, zintegrowany pełnoprzepustowy port USB.
• Na pokładzie znajduje się głośnik, 6-osiowy sensor QMI8658, sensor RTC, gniazdo karty TF i moduł zarządzania ładowaniem baterii.
• Obsługuje precyzyjne sterowanie, takie jak elastyczny zegar i różne tryby zasilania, aby zrealizować niskie zużycie energii w różnych scenariuszach.

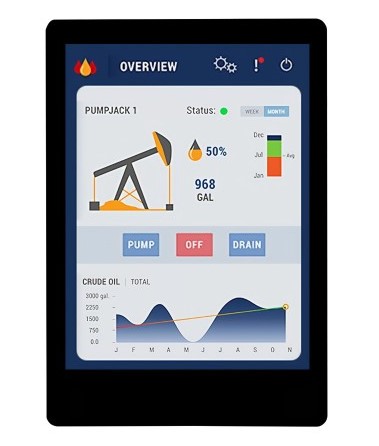

Panel wyświetlacza IPS

• Doskonała wydajność wyświetlania
• 262 tys. kolorów

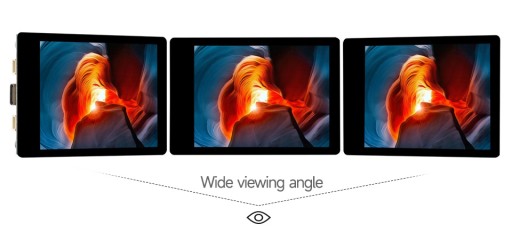

• Szeroki kąt widzenia

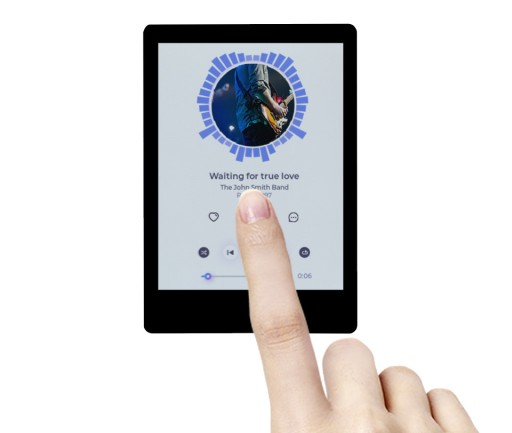

Pojemnościowy ekran dotykowy 5-punktowy

• Obsługuje funkcję dotyku za pomocą interfejsu I2C
• 5-punktowy dotyk dla elastycznej obsługi i płynnej interakcji z interfejsem użytkownika multi-touch

Obsługuje wiele peryferiów

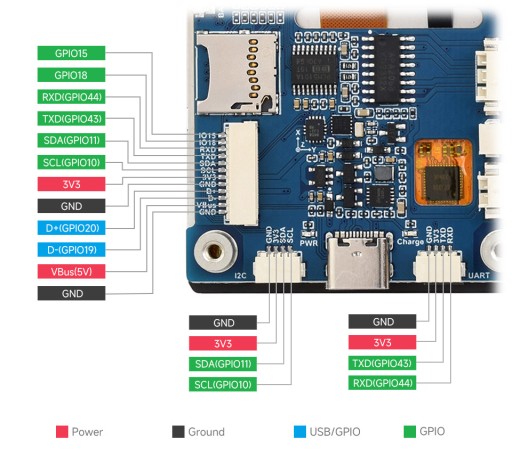

Obsługuje rozbudowę wielu peryferiów za pomocą interfejsów GPIO, UART i I2C.

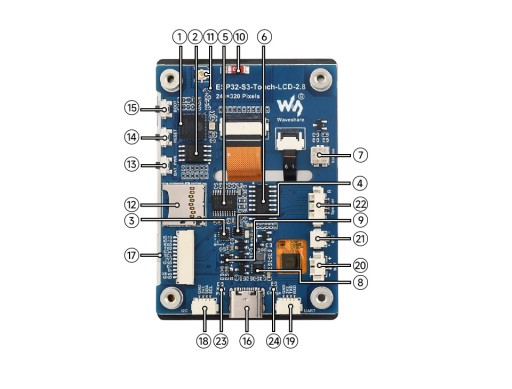

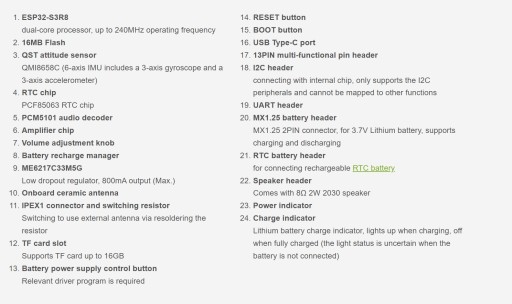

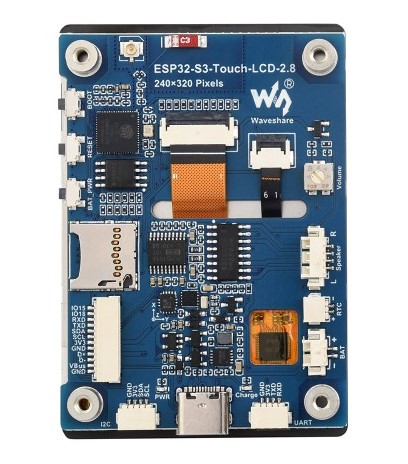

Co znajduje się na płytce

Wymiary zewnętrzne

• Szerokość: 50.54 mm
• Wysokość: 73.06 mm
• Grubość: Typowo około 3-4 mm (grubość może się różnić w zależności od komponentów umieszczonych na płytce)

Wyświetlacz

• Rozmiar wyświetlacza: 43.20 mm (H) x 57.60 mm (V)

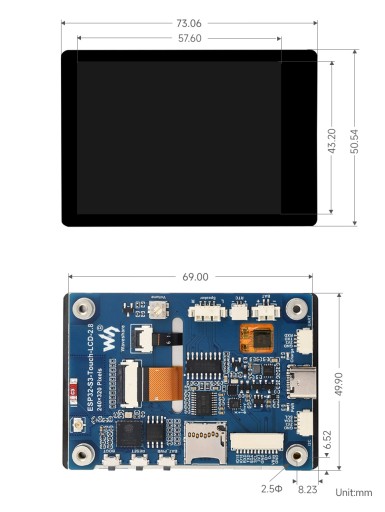

Rysunek wymiarowy

Wymiary zewnętrzne płytki zostały zaprojektowane z myślą o łatwej integracji z różnorodnymi projektami i zapewniają kompaktowy format, idealny do zastosowań przenośnych oraz wbudowanych.

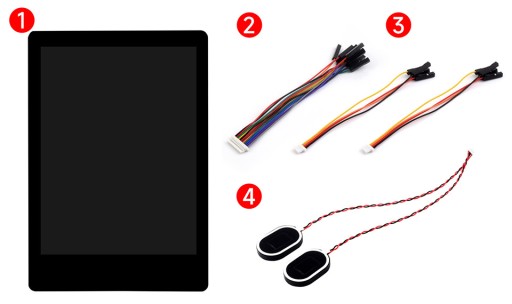

W zestawie:

1. ESP32-S3-Touch-LCD-2.8 x1
2. SH1.0 12PIN cable ~100mm ×1
3. SH1.0 4PIN cable ~100mm (2pcs) ×1
4. 2030 speaker ×1
