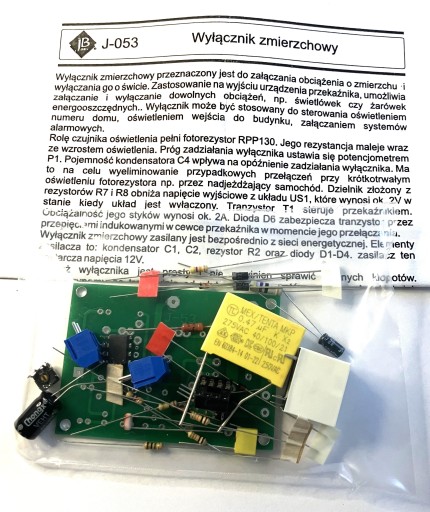

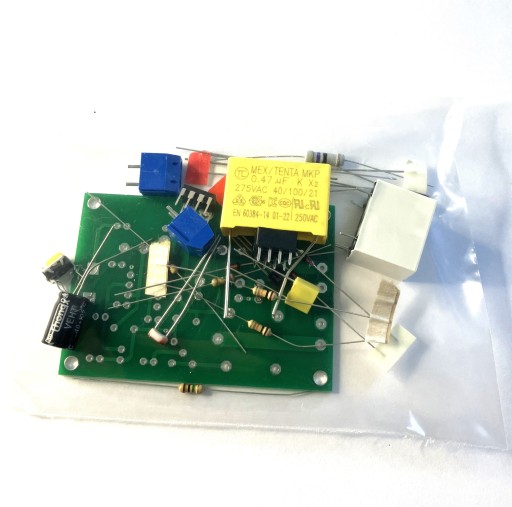

Wyłącznik zmierzchowy z przekaźnikiem 220V do lutowania kit JABel

Wyłącznik zmierzchowy

z przekaźnikiem 220V

do własnoręcznego montażu, lutowania.

Układ  łatwy  w montażu .

Czas montażu 60 minut.

Wyłącznik zmierzchowy przeznaczony jest do załączania obciążenia o zmierzchu i wyłączania go o świcie.

Zastosowanie na wyjściu urządzenia przekaźnika umożliwia załączanie i wyłączanie dowolnych obciążeń, np. świetlówek czy żarówek energooszczędnych.

Wyłącznik może być stosowany do sterowania oświetleniem numeru domu, oświetleniem wejścia do budynku, załączaniem systemów alarmowych.

Zasilanie z sieci.

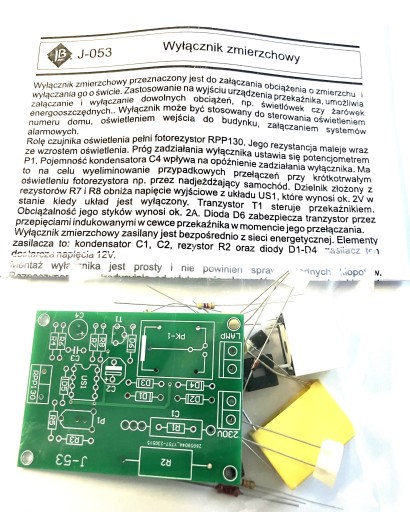

Wymiary płytki: 68 x 48mm

Rolę czujnika oświetlenia pełni fotorezystor RPP130. Jego rezystancja maleje wraz ze wzrostem oświetlenia. Próg zadziałania wyłącznika ustawia się potencjometrem P1.

Pojemność kondensatora C4 wpływa na opóźnienie zadziałania wyłącznika. Ma to na celu wyeliminowanie przypadkowych przełączeń przy krótkotrwałym oświetleniu fotorezystora np. przez nadjeżdżający samochód. Dzielnik złożony z rezystorów R7 i R8 obniża napięcie wyjściowe z układu US1, które wynosi ok. 2V w stanie kiedy układ jest wyłączony. Tranzystor T1 steruje przekaźnikiem.

Obciążalność jego styków wynosi ok. 2A. Dioda D6 zabezpiecza tranzystor przez przepięciami indukowanymi w cewce przekaźnika w momencie jego przełączania.

Wyłącznik zmierzchowy zasilany jest bezpośrednio z sieci energetycznej. Elementy zasilacza to: kondensator C1, C2, rezystor R2 oraz diody D1-D4. zasilacz ten dostarcza napięcia 12V

Najwyższej Jakości

zestawy zaprojektowane

i wyprodukowane

w Polsce.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
