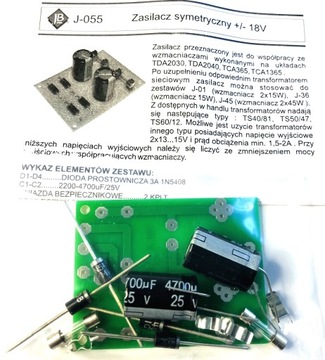

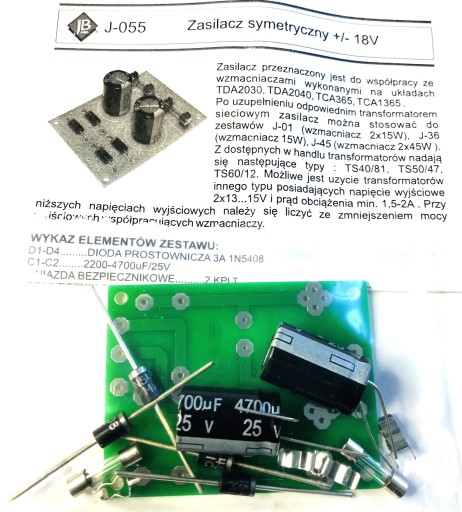

Zasilacz symetryczny +/-18V – zestaw do montażu diy kit JABel

Zasilacz symetryczny +/-18V

do własnoręcznego montażu, lutowania.

Można zastosować transformator

sieciowy TS50/47, TS60/12.

Układ  łatwy  w montażu .

Czas montażu 60 minut.

Układ wyposażony w pełno okresowy prostownik oraz kondensatory filtrujące.

Po uzupełnieniu transformatorem sieciowym o napięciu wyjściowym max. 2x14V i mocy zależnej od współpracującego wzmacniacza stanowi dodatek w postaci zasilacza  do zestawów Jabel:

J-01 wzmacniacz 2 x 15W

J-36 wzmacniacz 15W

i J-45 wzmacniacz  2 x 45W

Wymiary płytki: 75x55mm.

Można zastosować transformator

sieciowy TS50/47, TS60/12.

Zestaw przeznaczony dla pasjonatów elektroniki a w szczególności dla początkujących z lutowaniem i elektroniką.

Zestaw posiada instrukcję ze szczegółowym

opisem działania układu oraz montażu.

Opakowanie to estetyczny plastikowy blister z nadrukowanymi wyjaśnieniami i podpowiedziami wprowadzającymi do świata elektroniki.

Najwyższej Jakości

zestawy zaprojektowane

i wyprodukowane

w Polsce.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
