Твердое настольное крепление для монитора 17–30 дюймов, полностью регулируемое на пружине

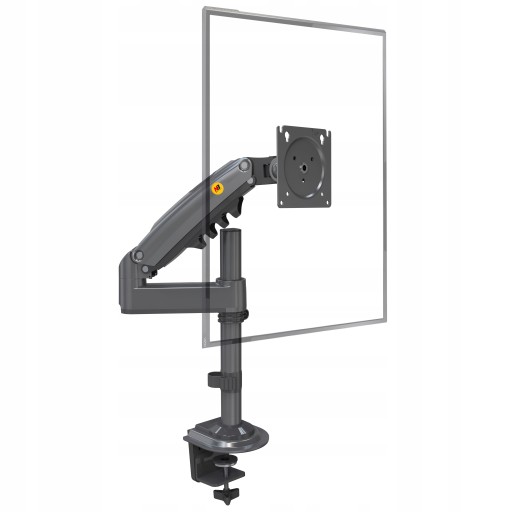

Biurkowy obrotowy uchwyt do monitorów LCD LED z pełną regulacją 3D

Model: NB H100 grafitowy

• wielkość ekranu: 17"-30"
• waga monitora (poprawne obciążenie) : 2 ~ 9 kg
• VESA: 75x75 mm, 100x100 mm
• regulacja obrotu ramienia: 360°
• regulacja nachylenia: +85° / +30°
• wysięg ramienia do: 560 mm
• wysokość ramienia: 310 ~ 570 mm
• System zarządzania kablami
• PIVOT 360°
• montaż na krawędzi biurka lub przez otwór w blacie
• wysoka jakość wykonania potwierdzona certyfikatami TUV Rheinland oraz ISO9001

Oryginalny produkt z oficjalnej polskiej dystrybucji:

✔️ Produkt renomowanej marki od 14 lat na rynku.

CHARAKTERYSTYKA:

• regulowana sprężyna gazowa daje możliwość dostosowania siły do wagi monitora.
• pełna regulacja 3D
• dzięki technologii opartej na sprężynie gazowej regulacja odbywa się płynnie i bez narzędzi
• przeznaczony do telewizorów i monitorów o wadze z przedziału od 2 kg do 9 kg
• zgodny ze standardem VESA
• regulacja w płaszczyźnie poziomej i pionowej oraz kąta pochylenia
• bardzo solidne wykonanie
• system zarządzania kablami
• Podwójny system montażu: na krawędzi blatu oraz przez otwór w blacie.

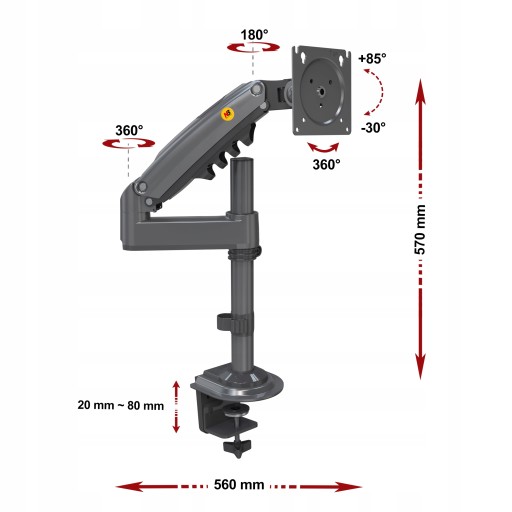

PARAMETRY TECHNICZNE

• max. waga monitora 9 kg
• min. waga monitora 2 kg
• dla telewizorów i monitorów 17"-30"
• maksymalny wysięg ramienia 560 mm
• maksymalny wysokość ramienia 570 mm
• zakres regulacji wysokości na sprężynie: 260 mm
• możliwość obrotu monitora do 180°
• możliwość obrotu ramienia 360°
• regulacja kąta pochylenia +85° / -30°
• funkcja PIVOT 360°
• grubość blatu: 18~80 mm (lub mniej jeżeli blat jest solidny)
• montaż do krawędzi blatu
• montaż przez otwór w blacie
• uchwyt posiada sprężynę gazową umożliwiającą płynną  regulację wysokości monitora
• kompatybilny z VESA (rozstaw otworów montażowych) norma:
• VESA 75 ( odstęp otworów 75mm x 75mm)
• VESA 100 ( odstęp otworów 100mm x 100mm)
• certyfikaty: TUV Rheinland oraz ISO9001

SKŁAD ZESTAWU

• uchwyt nowy, oryginalnie zapakowany
• komplet śrub
• instrukcja montażu

Jak sprawdzić czy uchwyt będzie pasować?

Przy doborze odpowiedniego uchwytu do monitora należy przede wszystkim zwrócić uwagę na wagę monitora bez podstawy oraz rozstaw otworów montażowych VESA w monitorze. Informacje dotyczące zgodności monitora ze standardem VESA można znaleźć w instrukcji obsługi lub na stronie internetowej producenta. Można też sprawdzić i zmierzyć rozstaw otworów samodzielnie lub podać nam model posiadanego monitora wtedy w odpowiedzi potwierdzimy zgodność lub zaproponujemy inny pasujący uchwyt.

Standard VESA określa lokalizacje czterech otworów montażowych z tylu monitora. Rozstaw tych otworów zależy od marki, modelu i rozmiaru ekranu. Wymiary są podawane w milimetrach: pierwszy parametr określa odległość między otworami w poziomie (lewy - prawy), a drugi parametr odległość miedzy otworami montażowymi w pionie (górny - dolny).

W przypadku monitorów występują dwa standardy 75x75 mm oraz 100x100 mm. Niektóre monitory z tunerami lub telewizory mogą posiadać rozstawy większe od standardowych, wtedy może być potrzebny dodatkowy adapter rozszerzający możliwości montażowe uchwytów.

Monitory bez standardu VESA nie są przystosowane do montażu na uchwytach, ale w przypadku niektórych można wykorzystać dodatkowy adapter np. XM-100 pozwalający zamontować monitor na uchwycie.

Instrukcja regulacji sprężyny gazowej

Do prawidłowego działania uchwytów z wbudowaną sprężyną gazową należy wykonać kalibrację sprężyny pod konkretną wagę posiadanego monitora.

1. Należy sprawdzić wagę monitora bez podstawy, czy mieści się w podanym przedziale wagowym, który obsługuje dany uchwyt. Ekran nie może być za lekki bo nie będzie się dało go opuścić do dołu i za ciężki bo będzie opadać.
2. Przed kalibracją sprężyny należy najpierw zawiesić monitor na uchwycie i dopiero potem przystąpić do regulacji sprężyny!
3. Śruba regulacyjna zawsze znajduje się na górze przegubu środkowego i oznaczony jest strzałkami ze znakami + i -. W niektórych modelach należy docisnąć ręką ramię, aby je opuścić w celu odsłonięcia śruby regulacyjnej. Regulację należy przeprowadzać stopniowo po kilka obrotów śrubą i sprawdzać ręką efekt.
4. Jeżeli po zamontowaniu monitora można ustawić dowolną wysokość, to sprężyna nie wymaga regulacji.
5. Jeżeli monitor się unosi samoczynnie, to jedną ręką należy opuść monitor, a drugą zmniejszaj naprężenie „-” do momentu osiągnięcia efektu z pkt. 4
6. Jeżeli monitor samoczynnie opada, zwiększaj naprężenie „+” do momentu osiągnięcia efektu z pkt. 4.

Często zadawane pytania FAQ:

• Płyta do montażu monitora (VESA) jest krzywo zamontowana: Uchwyt posiada PIVOT 360 stopni, wystarczy złapać głowicę rękami i ustawić poziom. Bez monitora może stawiać większy opór, więc należy użyć więcej siły lub zamontować monitor i wtedy obrócić go do poziomu.
• Uchwyt jest zepsuty nie da się zgiąć sprężyny ramienia (w rękach): Bez obciążenia ramię zawsze będzie uniesione do góry, a w rękach na sucho raczej nie do ruszenia. Uchwyt najpierw należy poprawnie zmontować i wtedy naciskając będzie się dało ramie ruszyć do dołu (po puszczeniu ramię wróci do góry).  Trzeba pamiętać by najpierw zamontować monitor i dopiero wtedy przystępować do regulacji sprężyny.
• Ramie/monitor nie opuszcza się, regulacja sprężyny nie działa:  Należy użyć większej siły dociskając monitor ręką do momentu aż ramię zacznie się opuszczać oceniając przy okazji ile trzeba jeszcze zmniejszyć siły na śrubie regulacyjnej.
• W razie wątpliwości czy problemów z montażem/regulacją proszę zgłaszać do nas, chętnie pomożemy.

GALERIA

Seria i Nr produktu: NBH100GR GZWS
