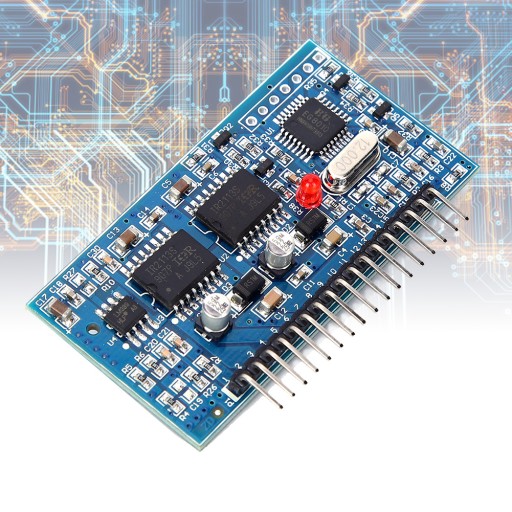

5 V EG8010 IR2110 Płyta sterownicza falownika z

Funkcja:1. EG8010 to cyfrowy, w pełni funkcjonalny układ generatora inwerterowego czystej fali sinusoidalnej z kontrolą martwej strefy. Jest stosowany w dwustopniowej architekturze konwersji mocy DC-DC-AC lub jednostopniowej przetwornicy częstotliwości DC-AC. Architektura, zewnętrzna

2. Chip przyjmuje technologię CMOS i integruje generator sinusoidalny SPWM, obwód kontroli czasu martwego, mnożnik współczynnika amplitudy, obwód miękkiego startu, obwód ochronny, interfejs komunikacji szeregowej RS232 i szeregowy moduł sterownika LCD 12832.

3. Z kontrolą martwej strefy, pin ustawia 4 martwy czas: 300nS martwy czas 500nS martwy czas 1.0uS martwy czas 1.5uS martwy czas

4. Komunikacja szeregowa ustawia napięcie wyjściowe, częstotliwość i inne parametry

5. Zewnętrzny moduł wyświetlacza ciekłokrystalicznego portu szeregowego 12832 wyświetla napięcie, częstotliwość, temperaturę i prąd falownika.

. 5 V EG8010 IR2110 Płyta sterownicza falownika z

Specyfikacja:Funkcja:

EG8010 to cyfrowy, w pełni funkcjonalny układ generatora inwerterowego czystej fali sinusoidalnej z kontrolą martwej strefy. Jest stosowany w dwustopniowej architekturze konwersji mocy DC-DC-AC lub jednostopniowej przetwornicy częstotliwości DC-AC. Architektura, zewnętrzny oscylator kwarcowy 12 MHz, może realizować czystą falę sinusoidalną 50 Hz lub 60 Hz z wysoką precyzją, zniekształceniami i harmonicznymi.

Chip przyjmuje technologię CMOS i integruje generator sinusoidalny SPWM, obwód kontroli czasu martwego, mnożnik współczynnika amplitudy, obwód miękkiego startu, obwód ochronny, interfejs komunikacji szeregowej RS232 i szeregowy moduł sterownika LCD 12832.

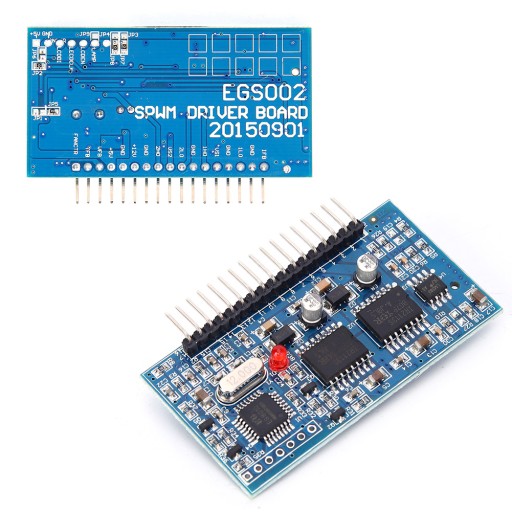

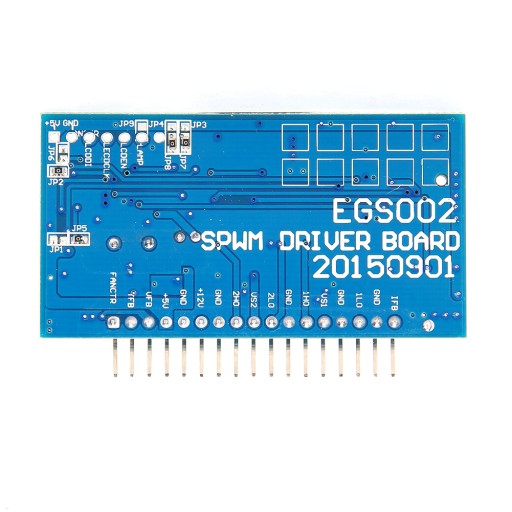

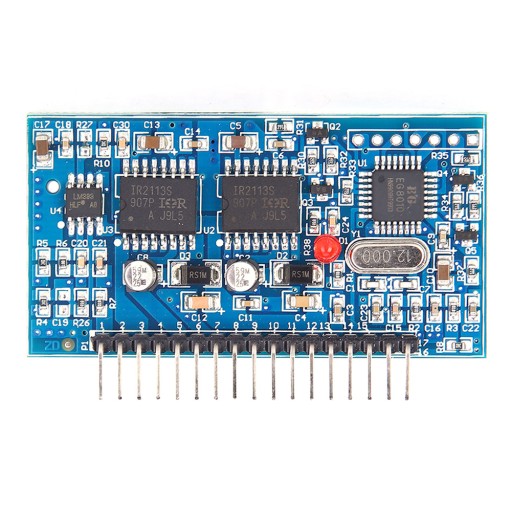

Płyta sterownicza falownika z czystą falą sinusoidalną EGS002 EG8010 IR2110 moduł sterownika

Modulacja unipolarna i bipolarna

Z kontrolą strefy martwej pin ustawia 4 czasy martwe: czas martwy 300nS czas martwy 500nS czas martwy 1.0uS czas martwy 1.5uS

Przetwarzanie w czasie rzeczywistym sprzężenia zwrotnego napięcia, prądu i temperatury

Ustawienie pinów tryb miękkiego startu Czas reakcji 1S

Komunikacja szeregowa ustawia napięcie wyjściowe, częstotliwość i inne parametry

Zewnętrzny moduł wyświetlacza ciekłokrystalicznego portu szeregowego 12832 wyświetla napięcie, częstotliwość, temperaturę i prąd falownika.

Specyfikacja:

Model: EG8010

Częstotliwość nośna PWM: 23,4 KHz

Zasilanie: 5V

Zestaw pinów 4 rodzaje czystej fali sinusoidalnej częstotliwość wyjściowa: 50Hz czysta fala sinusoidalna stała częstotliwość 60Hz czysta fala sinusoidalna stała częstotliwość 0-100Hz czysta fala sinusoidalna regulowana częstotliwość 0-400Hz czysta fala sinusoidalna regulowana częstotliwość

Zabezpieczenie: Zabezpieczenie przed przepięciem, podnapięciem, przetężeniem, przegrzaniem

Lista pakietów:

1 * moduł
