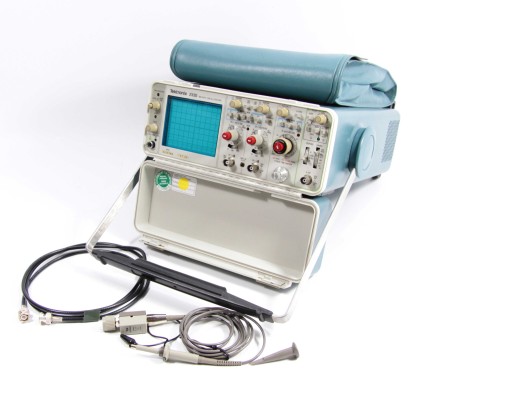

ВОЕННЫЙ ОСЦИЛЛОСКОП TEKTRONIX 150 МГц 2335

Oferujemy Państwu oscyloskop dwukanałowy amerykańskiej firmy Tektronix.

Oscyloskop jest typu 2335 wersja GH.

Projekt i produkcja tego oscyloskopu został wykonany zgodnie ze specyfikacjami oraz na zamówienie armii amerykańskiej.

Przyrząd został zaprojektowany i wyprodukowany bez zbędnych oszczędności tak aby spełniał wysokie parametry techniczne i użytkowe.

Jest jednym z niewielu oscyloskopów mogących pracować od -15st.C do +55st.C

Spełnia normę MIL28800

Jest odporny na przyspieszenia do 50G a także na drgania.

Może być również składowany a krótkoterminowo pracować w warunkach podwyższonej wilgotności.

W związku z tym, aby umożliwić pomiary na działającym sprzęcie w warunkach bojowych, przyrząd spełnia wymagania EMC pod względem wytwarzania zakłóceń, jak i pracy w trudnym środowisku.

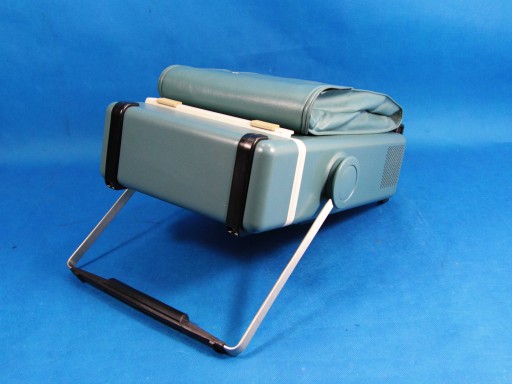

Obudowa przyrządu została wykonana z aluminium, posiada także zatrzaskową pokrywę na płytę czołową.

Pomiary takim oscyloskopem są często prostsze i bardziej intuicyjne niż wieloma oscyloskopami cyfrowymi.

W urządzeniu jest szereg dodatkowych funkcji bardzo ułatwiających pomiar.

Oscyloskop ma również wyjście kanału Y które umożliwia współpracę z częstościomierzem.

W torze X znajduje się linia opóźniająca pozwalająca na obserwację frontu impulsów.

Lampa oscyloskopowa ma bardzo ładny kontrast i czytelność obrazu.

Dzięki przemyślanym rozwiązaniom układowym czułość kanałów Y zaczyna się od 2mV na działkę. Może też pracować z czułością 5V na działkę.

Gwarantowane pasmo każdego z kanałów wynoszące 150MHz w rzeczywistości jest szersze. Oscyloskop pracuje pewnie do 200MHz.

Uwaga, oscyloskop ma zmniejszone wymiary w stosunku do standardowym scylokopów Tektronixa. Jest ok. 30% mniejszy na każdym z wymiarów.

Wymiary ok. 28cm x 14cm x 43cm

Waga ok. 8kg

Dane techniczne:

Tor Y

-2 kanały każdy o paśmie DC – 150MHz (200MHz)

-czas narastania: lepiej niż 2,4ns

-czułość przełączana w 10 pozycjach od 5mV na działkę do 5V na działkę, płynnie regulowana do 20V na działkę

-impedancja wejściowa: 1MOhm/20pF

-maksymalne napięcie wejściowe: 400V DC + AC

-wyjście Y: 50mV/50Ohm

-dokładność toru Y: lepiej niż 3%

-praca każdego kanału: niezależna, naprzemienna, suma lub różnica obu kanałów

Tor X:

-Podstawa czasu A (główna):

22 zakresy z kwantyzacją 1 2 5 od 5ns na działkę do 0,5s na działkę

-wyzwalanie opóźnione: od 10ns do 0,1s

-praca XY pasmo X DC – 5MHz

-lupa czasowa x10

-wyzwalanie: kanał 1, kanał 2 – zewnętrzne

-Podstawa czasu B:

od 50ms na działkę do 5ns na działkę

Lupa czasowa x10

Zasilanie 230V 50Hz

Wymiary ok. 28cm x 14cm x 43cm

Oferowany oscyloskop jest w idealnym stanie technicznym, praktycznie nie nosi śladów użytkowania (może mieć jedynie niewielkie zarysowania od nalepek kalibracyjnych na obudowie). Był regularnie kalibrowany.

Ostatnia kalibracja ok. roku 2019

Jest to jedna z niewielu możliwości zakupu przyrządu w takim stanie.

Oscyloskop został przetestowany. Jest sprawny.

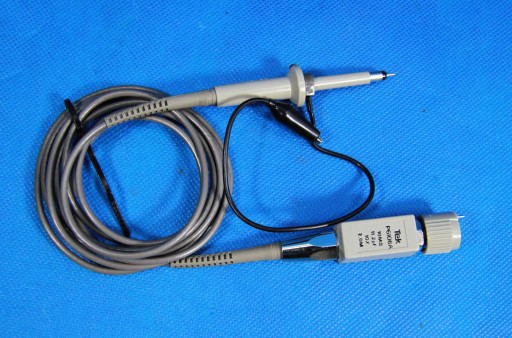

Uwaga licytujesz przyrząd wraz z oryginalną sondą Tektronix widoczną na zdjęciu (Tektronix P6108A) oraz kablem połączeniowym BNC BNC

Udzielamy gwarancji rozruchowej.

Wraz z przyrządem licytujesz skan dokumentacji.
