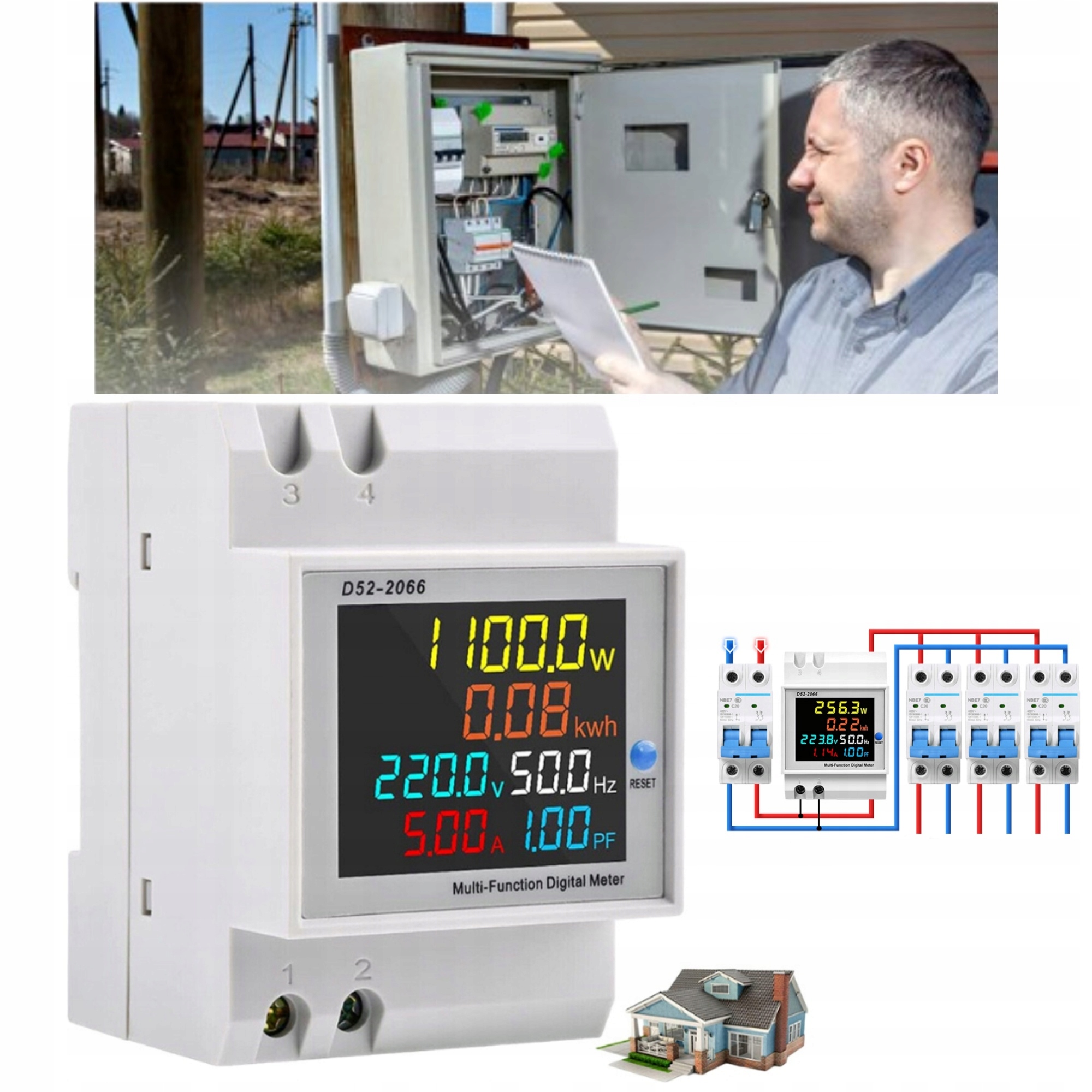

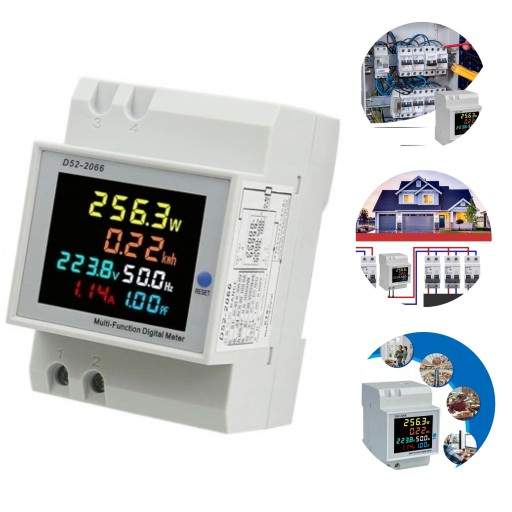

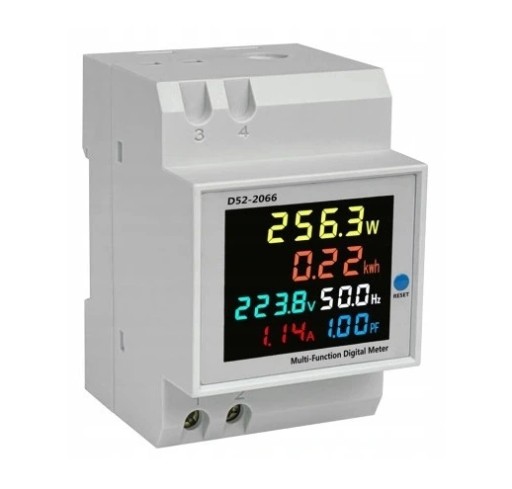

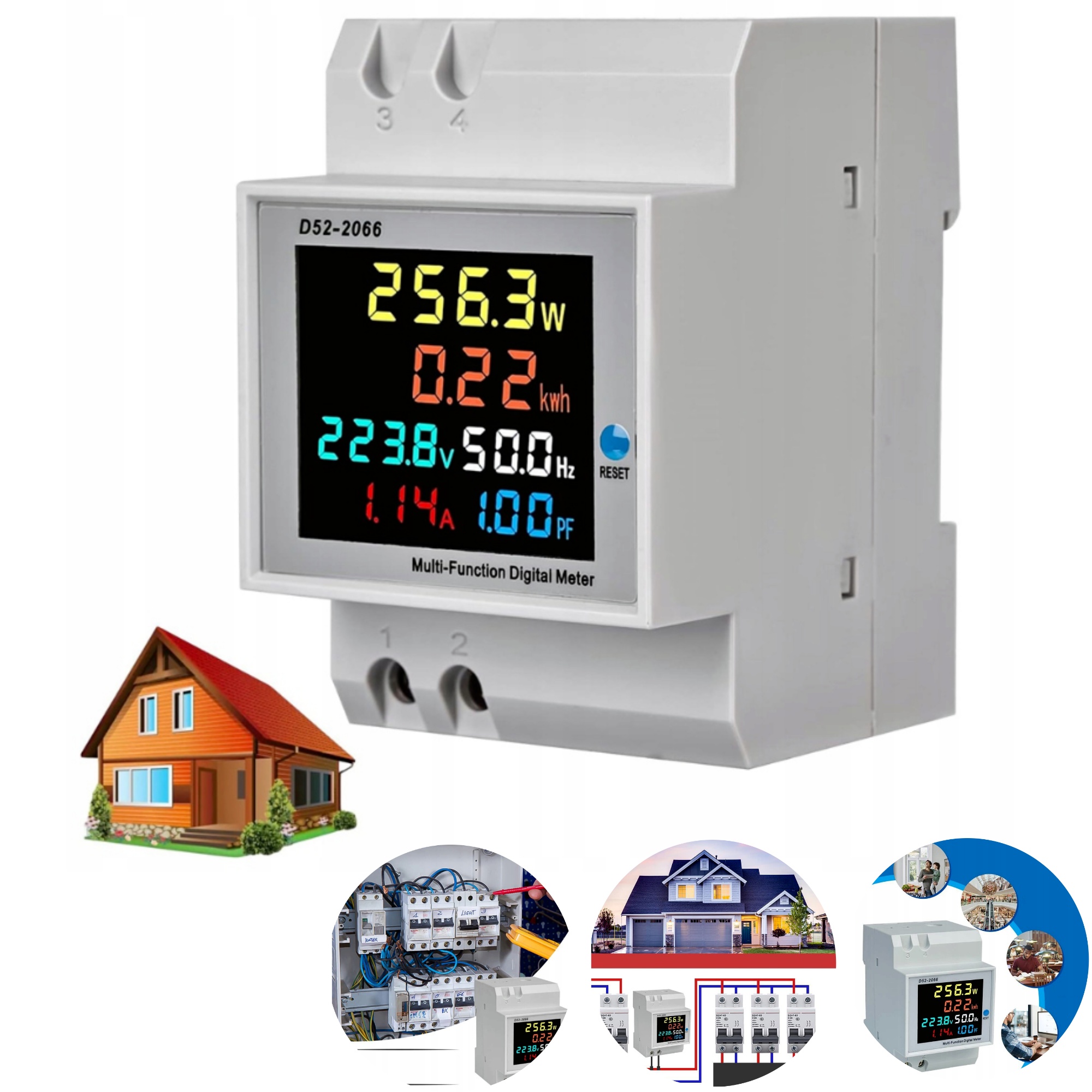

ЭНЕРГОСЧЕТЧИК ВАТТМЕТР ВОЛЬТМЕТР МОНИТОР ТОКА ЖК-дисплей DIN 100A 300 В RMS

LICZNIK ENERGII WATOMIERZ WOLTOMIERZ MONITOR PRĄDU LCD DIN 100A 300V RMS

Informacje o tym produkcie

6 w 1: Ten wielofunkcyjny cyfrowy miernik energii elektrycznej LCD może mierzyć wartości tych przydatnych i niezbędnych pomiarów i dostarczać wartości - napięcia, prądu, mocy elektrycznej, energii, częstotliwości i współczynników mocy.

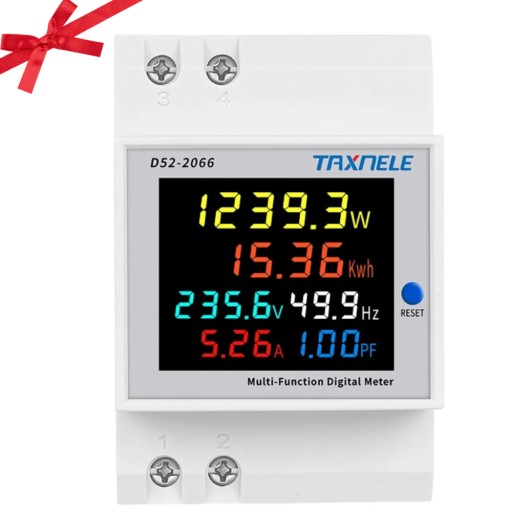

Kolorowy wyświetlacz LCD: Szeroki kąt widzenia 178 stopni, wyraźny i łatwy do odczytania

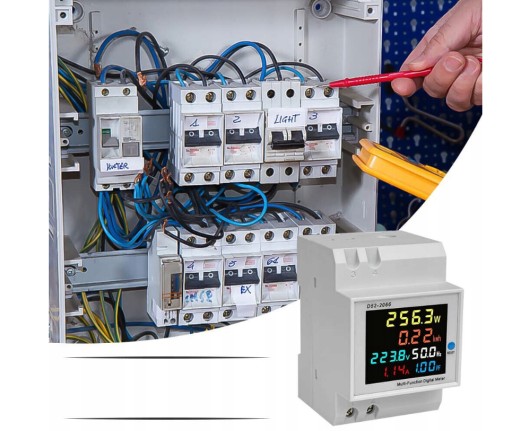

Monitor zużycia energii: ten miernik energii elektrycznej na szynę DIN może pomóc zmniejszyć zużycie energii i zaoszczędzić pieniądze

Automatyczna pamięć i funkcja pamięci: po wyłączeniu dane energii elektrycznej są zapisywane i przechowywane, licznik KWh można zresetować

Cechy: Charakteryzuje się niskim zużyciem energii, wysoką precyzją, wysokim prądem przeciążeniowym i antykradzieżowym

Specyfikacje:

• Dokładność pomiaru: 1% ± 2 znaki
• Zakres pomiarowy:
• Napięcie AC: AC 40-300V
• Prąd AC: AC 0-100A
• Rozdzielczość wyświetlania prądu wynosi 0,01A
• Częstotliwość zasilania: 45,0 Hz - 65,0 Hz
• Współczynnik mocy: 0,00-1,00PF
• Prędkość pomiaru: około 2 razy na sekundę
• Wymiar całkowity: 54 x 80 x 64

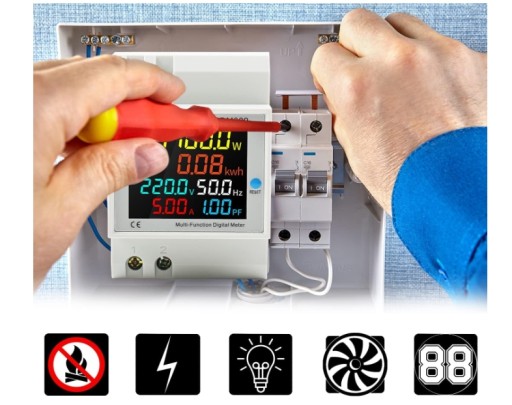

• Metoda instalacji: Typ szyny prowadzącej
• Moc czynna:
• Zakres pomiarowy: 0 - 45000W
• Rozdzielczość wyświetlacza: 0,1W (0 - 9999,9W); 1W (10000 - 45000W)
• Energia elektryczna:
• Zakres pomiaru: 0-99999kwh
• Rozdzielczość wyświetlacza: 0,01kwh (0-999,99kwh); 0,1kwh (1000,0-9999,9kwh); 1kwh (10000-99999kwh)

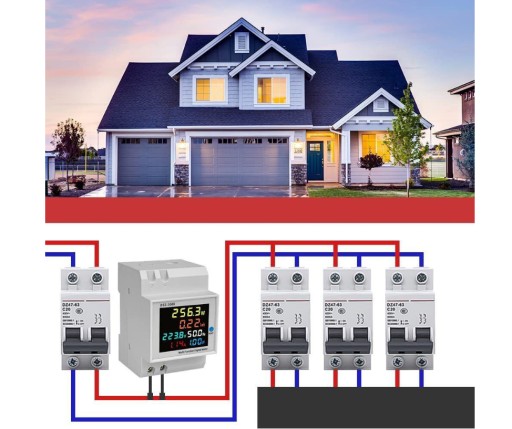

Zastosowanie i metoda okablowania:

• 1. Podłącz mierzone napięcie do zacisków 1 i 2 w lewym dolnym rogu miernika.

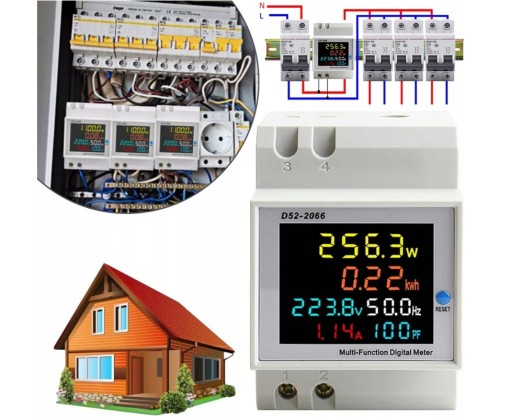

• 2. Wbudowany transformator zgodnie z rysunkiem 1 schematu okablowania, obwód pomiarowy przewodu przez dolny otwór przyrządu, przewód w kierunku użytkownika zgodnie z dowolnym wyborem, albo z przyrządu poniżej otworu do górnego wyjścia, albo z przyrządu powyżej okrągłego otworu przez górne wyjście, lub z przyrządu powyżej okrągłego otworu do górnego wyjścia.
• Kierunek penetracji drutu może być wybrany przez użytkownika w zależności od zastosowania przyrządu, może to być od dołu przyrządu do otworu powyżej lub od góry przyrządu do otworu poniżej, a inny kierunek penetracji nie wpłynie na wyniki pomiarów.
• 3. Zewnętrzne okablowanie transformatora zgodnie ze schematem okablowania na rysunku 2 zostanie podłączone do przyrządu za pomocą precyzyjnego przekładnika prądowego na wtórnym końcu dwóch przewodów podłączonych do przyrządu w lewym górnym rogu zacisków 3 i 4.
• Podłącz dwa przewody zacisku wtórnego precyzyjnego przekładnika prądowego z przyrządem do zacisków 3 i 4 w lewym górnym rogu przyrządu i przeprowadź przewody obwodu pomiarowego przez otwór przekładnika.
• 4. Miernik wyświetli parametry pomiaru po włączeniu zasilania.
• 5. W celu zresetowania pomiaru mocy (przy pomiarze od zera) należy nacisnąć i przytrzymać przycisk po prawej stronie panelu miernika (RESET) przez 5 sekund (nacisnąć i przytrzymać przez 5 sekund), aż na wyświetlaczu pojawi się 0, a następnie zwolnić przycisk.
• Gdy na wyświetlaczu pojawi się 0, zwolnij przycisk, a moc będzie mierzona od zera. Energia elektryczna ma funkcję automatycznego zapisywania danych w przypadku awarii zasilania, tzn. gdy napięcie pomiarowe zostanie odłączone lub wystąpi awaria zasilania, miernik automatycznie zapisze dane.
• Oznacza to, że gdy napięcie pomiarowe zostanie odłączone lub wystąpi awaria zasilania, miernik automatycznie zapisze bieżące dane testowe, a po ponownym podłączeniu do zasilania pomiarowego miernik będzie kontynuował sumowanie pierwotnie zapisanych danych.
