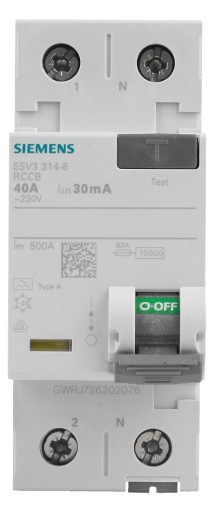

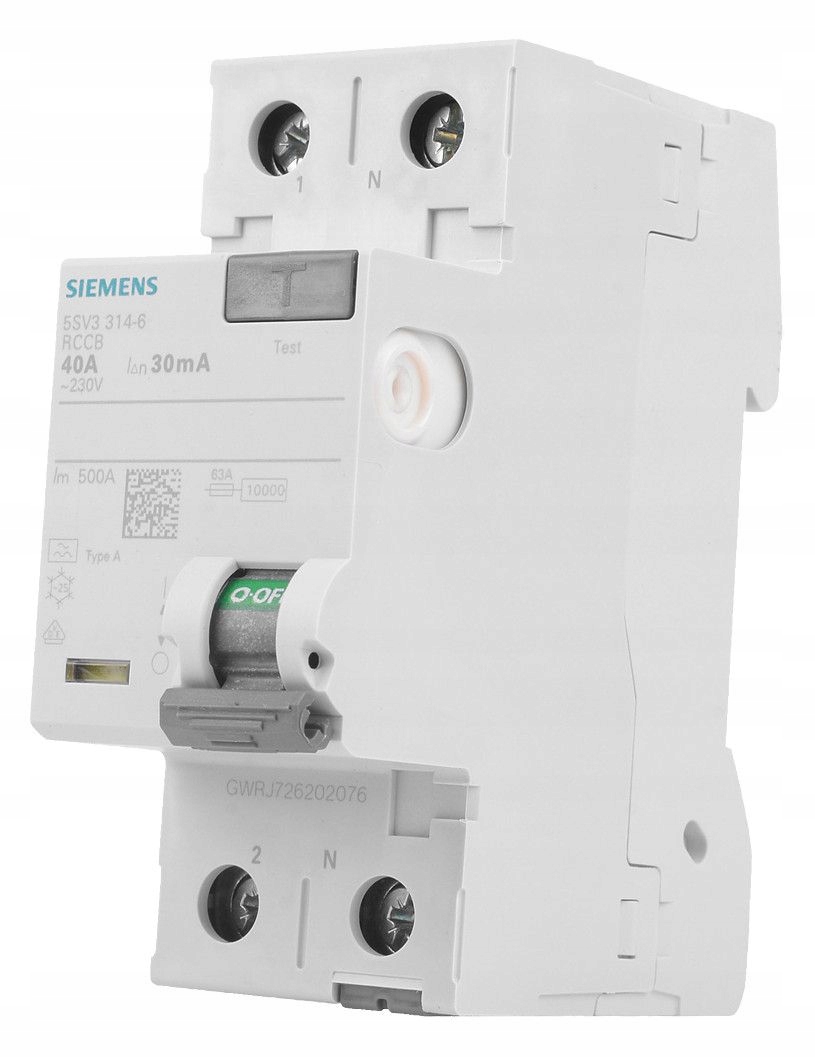

Siemens 5SV3314-6 FI автоматический выключатель 2-полюсный тип A

Wersja

• Nazwa markowa produktu: SENTRON
• oznaczenie produktu: Wyłącznik różnicowo-prądowy
• wykonanie produktu: Wyłącznik różnicowo-prądowy

Ogólne dane techniczne

• liczba biegunów: 2
• wielkość urządzeń do wmontowania w instalacji / zgodnie z DIN 43880: 1
• żywotność mechaniczna (liczba cykli łączeniowych) / typowy: 10 000
• obciążalność cieplna w przypadku zwarcia: 10 kA
• funkcja łączeniowa / krótkozwłoczny: Nigdy
• kategoria przepięciowa: III

Napięcie zasilania

• napięcie zasilające:
• ● przy AC / wartość znamionowa: 230 V
• ● dla urządzenia testowego / minimalny: 195 V
• częstotliwość robocza: 50 Hz
• częstotliwość napięcia zasilającego / wartość znamionowa: 50 Hz

Klasa ochrony

• Stopień ochrony IP: IP20, w przypadku montażu w rozdzielnicy z podłączonymi przewodami

Zdolność przełączania

• zdolność łączeniowa prądu:
• ● zgodnie z EN 60898 / wartość znamionowa: 0,5 kA

Rozpraszanie

• Strata mocy [W]:
• ● w przypadku wartości znamionowej prądu / w przypadku AC / w stanie rozgrzanym / na biegun: 2,6 W
• ● maksymalna: 5,2 W

Elektryczność

• prąd różnicowy wyzwalania / wartość znamionowa: 30 mA
• prąd roboczy:
• ● 40°C / wartość znamionowa: 40A
• ● przy 45°C / wartość znamionowa: 38,1A
• ● przy 50°C / wartość znamionowa: 35,59A
• ● przy 55°C / wartość znamionowa: 32,29A
• ● przy temp. 60°C / wartość znamionowa: 28,19A
• ● przy 65°C / wartość znamionowa: 23,3A
• ● przy 70°C / wartość znamionowa: 17,6A
• ● przy AC / wartość znamionowa: 40A
• typ prądu różnicowego: A
• wytrzymałość na prąd udarowy / wartość znamionowa: 1 kA
