Цифровое программируемое реле времени с дисплеем

Wielofunkcyjny programowalny moduł sterujący przekaźnika czasowego z pilotem

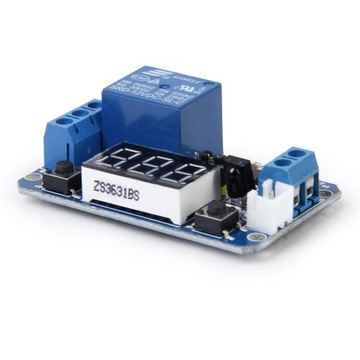

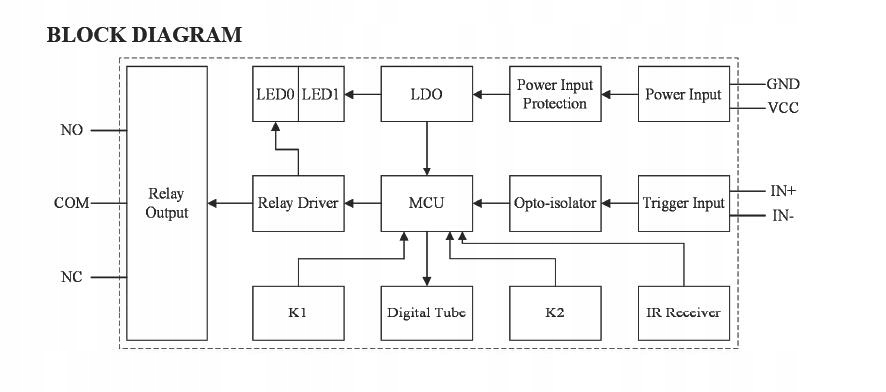

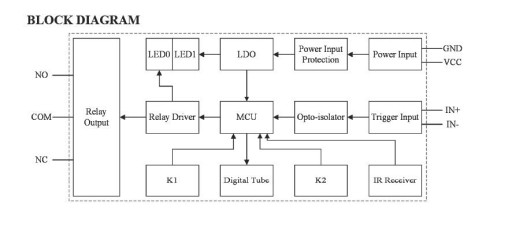

Jest to moduł przekaźnikowy oparty na MCU z wieloma funkcjami, takimi jak sprawienie, aby system działał po pewnym czasie, sprawienie, aby system działał po podaniu sygnału, sprawienie, aby system działał okresowo itp. Na płycie znajduje się odbiornik pilota na podczerwień (IR). I używamy naszego kontrolera IR zamiast tradycyjnych klawiszy, aby funkcja i ustawienie były bardzo wygodne. Jeśli chcesz mieć wiele modułów o tej samej funkcji i , możesz użyć tylko jednego kontrolera IR, aby ustawić je w tym samym czasie. Możesz także użyć jednego IR do jednoczesnego sterowania pracą modułów.

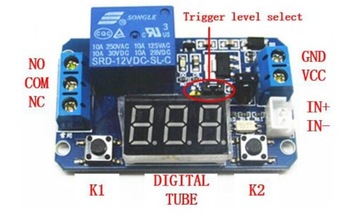

Szczegóły modułu:

dźwignia riggera służąca do wyboru poziomu, jest zdefiniowana jak poniżej:

Niski - podłącz środkowy pin po prawej stronie

Wysoki - podłącz środkowy pin po lewej stronie

Cyfrowy w kształcie tuby służy do wyświetlania czasu, kiedy działa lub wyświetlania ich ustawienia.

VCC: Wejście, : 5V-25V DC

GND: Wejście,

IN : Wejście, wejście

IN-: Wejście, wejście -, podłączone do

NO: Wyjście, wyjście przekaźnikowe, normalnie otwarte. Przed zamknięciem przekaźnika ten pin nie jest

Kiedy przekaźnik się zamyka, ten pin jest połączony z COM.

COM: wyjście, wyjście przekaźnikowe, wspólny pin

NC: wyjście, wyjście przekaźnikowe, normalnie zamknięte. Przed zamknięciem przekaźnika ten pin jest podłączony

z KOM. Kiedy przekaźnik się zamyka, ten pin nie jest

K1: wejście, klucz użytkownika 1, używany do blokowania lub odblokowywania modułu. Kiedy moduł jest

zablokowany, nie może odbierać sygnału IR.

K2: wejście użytkownika, używane do włączania i wyłączania cyfrowego w kształcie tuby. Kiedy nie trzeba

Szczegóły kontrolera IR:

Otwórz moduł (zastosuj sygnał)

OFF: Odetnij moduł (zastosuj inny sygnał)

MS: Ustaw czas na milisekundy

Sec: Ustaw czas na sekundy

Min: Ustaw czas na minuty

Godzina: Ustaw czas na godzinę

Mod: Wybierz funkcję

CH: Nie używany

Zapisz: Zapisz ustawiony czas

nieprawidłowy czas, który właśnie wprowadziłeś

Numer 0-9: służy do wprowadzania czasu

Zastosowania :

Sprzęt AGD

Branża motoryzacyjna

Kontrola przemysłowa

Sterowanie automatyczne

Paczka zawiera:

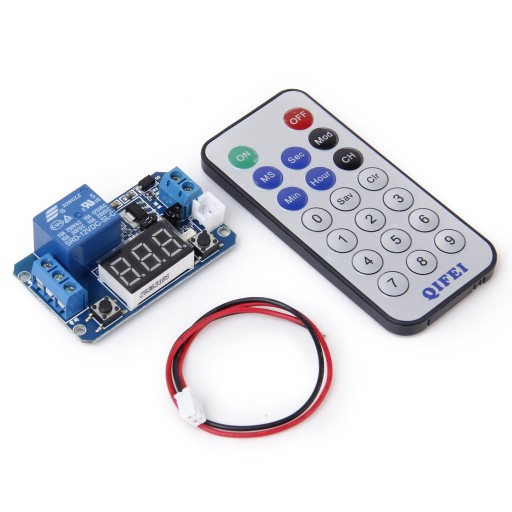

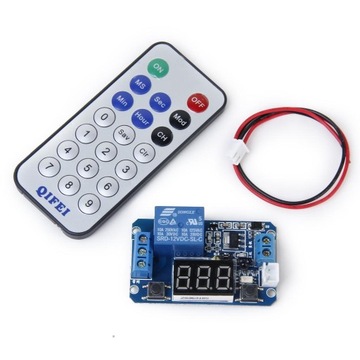

1 x moduł przekaźnika czasowego

1 x pilot zdalnego sterowania (zasilany 2 bateriami LR1130, brak w zestawie)
