Moduł włącznika świateł dziennych WSD20DRL

Sterownik WSD20DRL służy do włączania świateł do jazdy dziennej (DRL), po włączeniu

zapłonu, oraz ich automatycznego wyłączenia po włączeniu świateł głównych pojazdu.

Krótkotrwałe włączenie świateł długich (blenda) nie powoduje wyłączenia świateł DRL

Po wyłączeniu zapłonu (stacyjki) światła DRL gasną.

Zalety modułu DRL:

• Muduł nie pobiera prądu w czasie postoju auta – nie rozładowuje akumulatora
• Mała obudowa o zwartej konstrukcji umożliwia montaż nawet w ciasnych miejscach
• Spełnia unijne wymagania dotyczące świateł do jazdy dziennej określane przepisami ECE-R87 oraz ECE-R48 określającym wymagania techniczne pojazdów

Wersja – minus zasilania na masie.

PRODUKT POLSKI

Zasada działania modułu WSD20DRL:

Urządzenie samoczynnie zapala światła dzienne po zapłonie.

Gdy włączymy światła mijania, światła dzienne automatycznie zostaną wyłączone. Po wyłączeniu stacyjki światła dzienne również gasną.

Światła dzienne nie gasną natomiast, gdy jadąc na nich użyjemy krótkotrwale świateł drogowych tzw. długich (wszystko tak, jak mówi kodeks drogowy).

Urządzenie spełnia wszystkie wymogi prawne w kwestii używania (zapalania i gaszenia świateł dziennych) o których mówi dział 2 ustawy Prawo o ruchu drogowym (art. 51 oraz 52).

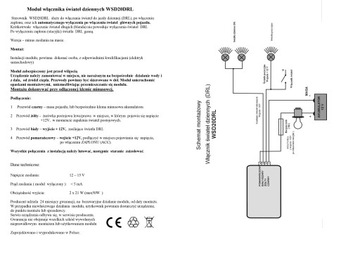

Podłączenie:

1. Przewód czarny – masa pojazdu, lub bezpośrednio klema minusowa akumulatora

2. Przewód żółty - żarówka postojowa lewa/prawa w miejscu, w którym pojawia się napięcie

+12V, w momencie zapalenia świateł postojowych.

3. Przewód biały – wyjście + 12V, zasilające światła DRL

4. Przewód pomarańczowy – wejście +12V, podłączyć w miejscu pojawiania się napięcia, po włączeniu ZAPŁONU (ACC).

Wszystkie połączenia z instalacją należy lutować, następnie staranie zaizolować.

Montaż.

Instalacji modułu, powinna dokonać osoba, z odpowiednimi kwalifikacjami (elektryk samochodowy).

Moduł zabezpieczony jest przed wilgocią

Urządzenie należy zamontować w miejscu, nie narażonym na bezpośrednie działanie wody i z dala, od źródeł ciepła. Przewody powinny być skierowane w dół. Moduł unieruchomić opaskami montażowymi, uniemożliwiając przemieszczanie się modułu.

Montażu dokonywać przy odłączonej klemie minusowej.

Auta z zainstalowanym modułam bezproblemowo przechodzą kontrole drogowe oraz przeglądy techniczne.

Dane techniczne:

Napięcie zasilania: 12 – 15 V

Prąd zasilania ( moduł wyłączony ) 5 mA

Obciążalność wyjścia: 2 x 21 W (max50W )

Każda moduł posiada plombę gwarantującą jakość oraz sprawne działanie. Urządzenie zostało zaprojektowane oraz wyprodukowane w oparciu o najnowsze rozwiązania i wiedzę z zakresu elektroniki. Jest bezpieczne dla Ciebie oraz Twojego pojazdu gdyż spełnia wymagania najnowszej techniki motoryzacyjnej.

Produkt nie zakłóci pracy samochodu oraz innych akcesoriów takich jak bezprzewodowa łączność Wi-Fi i Bluetooth oraz nawigacji GPS, nie wpłynie także negatywnie na działanie radia oraz radia CB poprzez emisję zakłóceń.
