Переключатель звезда-треугольник 7,5кВт

Przełącznik Gwiazda - Trójkąt 7.5kW

Podczas rozruchu silnika, jego uzwojenia łączy się w gwiazdę, dzięki czemu prąd rozruchowy jest trzykrotnie mniejszy niż w metodzie bezpośredniej, niestety również moment rozruchowy jest mniejszy, dlatego tę metodę rozruchu można stosować  tylko dla silników, które w momencie rozruchu nie są obciążone momentem znamionowym.

Po osiągnięciu przez silnik prędkości zbliżonej do synchronicznej, dokonuje się ręcznego przełaczenia konfiguracji uzwojeń w trójkąt - wówczas silnik osiąga prędkość nominalną i generuje nominalny moment.

Wymiary płyty montażowej (szerokość x wysokość) [cm]: 400 x 300

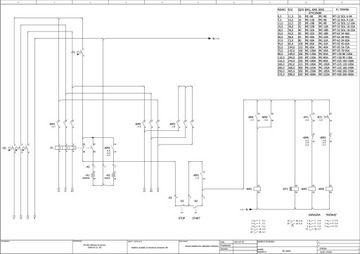

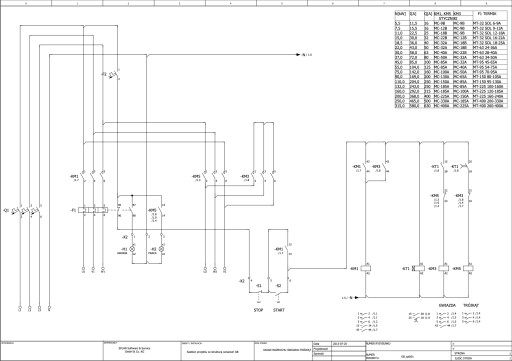

Elementy układu gwiazda trójkąt o mocy 7.5kW:

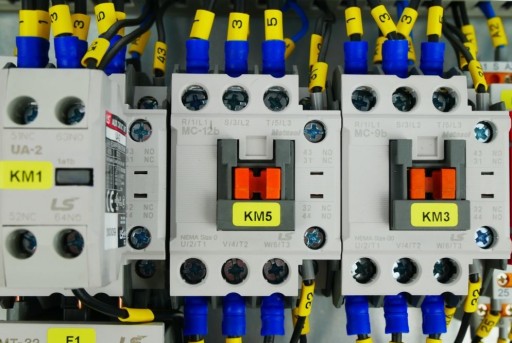

• Styczniki KM1 oraz KM5 - MC-12B,
• Stycznik KM3 - MC9B,

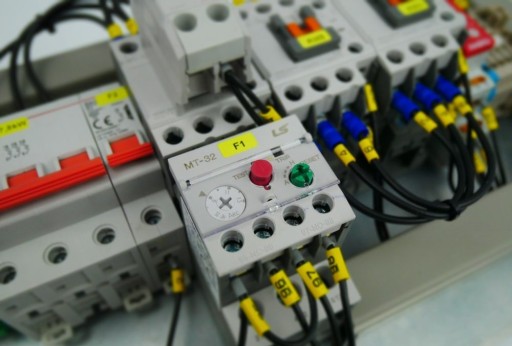

• Termik F1 - MT-32 SOL 9-13A,
• Wyłącznik nadprądowy x 2,

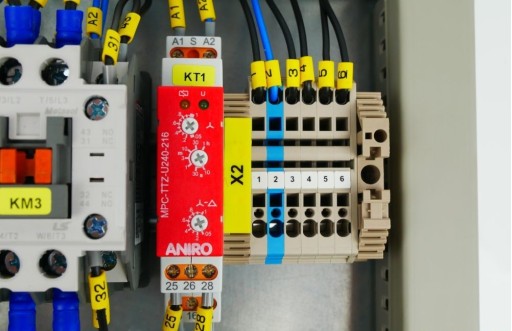

• Przekaźnik rozruchowy gwiazda-trójkąt ANIRO typu MPC-TTZ-U240-216
• listy zaciskowe
• płyta montażowa
