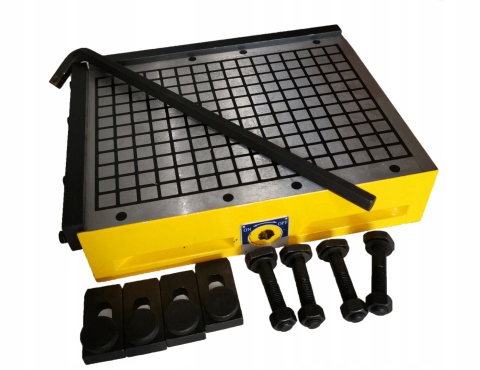

магнитный стол 400х300мм

Uchwyt magnetyczny różni się nieco w formie od zwykłego prostokątnego uchwytu, co zapewnia pełne wykorzystanie struktury jego obwodu magnetycznego z magnesów metali ziem rzadkich, zapewniających wysokie natężenie indukcji magnetycznej. Przekłada się to na dużą siłę przyciągania magnetycznego. Pozwala zatem na optymalizację ustawienia magnesów o dużej sile magnetycznej, pozwalającej na utrzymanie obrabianego przedmiotu. Siła mocowania pozwala na zwiększenie komfortu pracy, jak również zachowanie wysokiej precyzji.

W porównaniu do prostokątnego uchwytu magnetycznego, siła przyciągania jest czterokrotnie większa. Rozkład matrycy biegunów generuje wiązki pola magnetycznego o równej gęstości i prostopadłym kierunku, dzięki czemu siła przyciągania rozkłada się symetrycznie. To prosta droga do stabilnego mocowania elementów poddawanych obróbce, co gwarantuje zdecydowanie większą wydajność pracy, która przekłada się na efektywność całego przedsiębiorstwa.

Mały promień łuków pola magnetycznego zapewnia płytką penetrację przedmiotu, co pozwala na precyzyjną obróbkę także cienkich elementów. Zarazem, przy zamkniętym uchwycie, w obrębie linii obwodu magnetycznego tworzy się zamknięta siatka, dzięki czemu magnetyzm szczątkowy jest bardzo niski.  Efekt? Wykorzystanie stołu magnetycznego sprawdzi się wszędzie tam, gdzie wymagana jest obróbka elementów z zachowaniem najwyższej dokładności i nie ma miejsca nawet na najmniejszy błąd.

Stoły magnetyczne można ze sobą łączyć!

Jeżeli potrzebujesz większej przestrzeni roboczej możesz połączyć przykładowo dwa stoły 3040 aby otrzymać przestrzeń roboczą 300x800mm lub 600x400 mm. Dzięki temu możesz dopasować ją do swoich indywidualnych potrzeb i cieszyć się komfortem pracy na najwyższym poziomie.

Specyfikacja :

1. Duża siła przyciągania

Całkowita siła przyciągania =21*n ("n" oznacza liczbę bloków magnetycznych) (kgf). Przyciąganie przedmiotu obrabianego = 21*n ("n" oznacza liczbę bloków magnetycznych mających styczność).

Przykładowo, w uchwycie magnetycznych 3040, występuje 180 bloków magnetycznych, a całkowita siła przyciągania to 21*180= 3780 (kgf). Po umieszczeniu przedmiotu na tym uchwycie, obszar styku zajmuje 165 szt. przez co siła przyciągania wynosi 21*165=3469 (kgf).

2. Wysoka precyzja

Precyzja dla 300mm wynosi 0.02 , długość zwiększona o 300mm, dokładność wynosi 0.03mm.

3. Niski magnetyzm szczątkowy

Magnetyzm szczątkowy nie przekracza 5% siły przyciągania.

4. Wysokie bezpieczeństwo

Brak zasilania elektrycznego zapewnia bezpieczeństwu dla użytkowników.

5. Swobodna regulacja

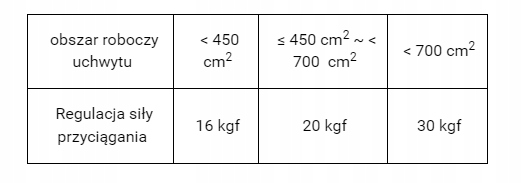

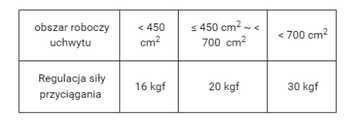

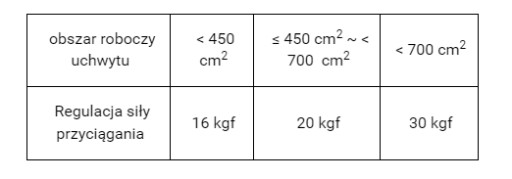

Regulacja siły odbywa się przy pomocy pokrętła, zgodnie z poniższym przykładem:

Budowa i Zastosowanie :

Uchwyt magnetyczny składa się z podstawy z blokami magnetycznymi, żelaznej ramy i wału mimośrodowego. Szczeliny są pokryte żywicą. Pomiędzy ramą a blokami magnetycznymi znajdują się magnesy z metali ziem rzadkich.

Wał mimośrodowy powoduje załączenie lub zwolnienie siły przyciągania. Służy on do mocowania lub zwalniania przedmiotu obrabianego. Po lewej i prawej stronie znajdują się gniazda do mocowania przedmiotu na platformie roboczej.

Ze względu na rozkład biegunów, cztery przyległe bloki magnetyczne stanowią jedną jednostkę, a cały uchwyt składa się z wielu bloków magnetycznych, zapewniających dużą siłę.

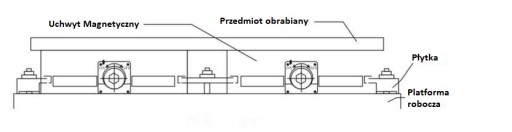

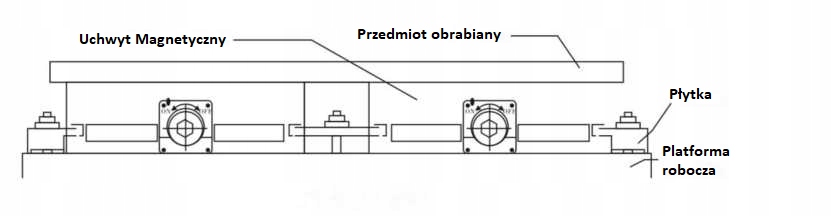

Pozwala to na przyciągnięcie przedmiotu podczas jego obróbki. Jeśli rozmiar przedmiotu wykracza poza rozmiar platformy roboczej, wciąż można wykonać jego obróbkę. Patrz poniższy rysunek drugi

Stół magnetyczny przeznaczony do mocowania elementów ferromagnetycznych stanowi bardzo duże udogodnienie w wielu warsztatach. Korpus stołu wykonany z wysokiej klasy, wytrzymałych materiałów sprawia, że możesz liczyć na jego wieloletnie użytkowanie bez obaw o utratę jego pierwotnych cech.

Ponadto sztywna konstrukcja stołu umożliwia przeprowadzanie obróbki z najwyższą precyzją - nawet tych elementów o niewielkich rozmiarach. Nic jednak nie stoi na przeszkodzie, aby z pomocą stołu magnetycznego 3040 400x300mm przystosowanego do mocowania elementów ferromagnetycznych wykonywać prace związane z obróbką większych komponentów wymagających stabilnego stanowiska.

Stół magnetyczny 3040 400x300mm to synonim niezawodności i wyjątkowej precyzji wykonania. Jego konstrukcja umożliwia szybką regenerację z pomocą szlifowania powierzchni roboczej. Model charakteryzuje się bardzo dużą siłą mocowania, a ponadto odpornością na działania płynów chłodząco- smarujących.

Model wyróżnia duża żywotność, co sprawia, że inwestycja w niego stanowi gwarancję użytkowania przez długi czas - bez obaw o szybką eksploatację. Ponadto cechuje go uniwersalność w zastosowaniu, jak również to, że znakomicie sprawdzi się zarówno w małej firmie, jak i dużym przedsiębiorstwie. Odpowiada więc na potrzeby drobnych prac, jak również ogromnych przedsięwzięć.
