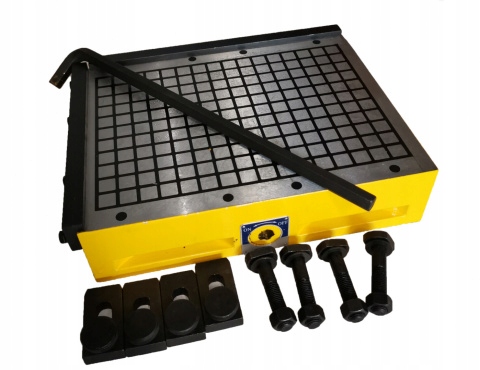

магнитный стол 400х200мм

Uchwyt magnetyczny różni się nieco w formie od zwykłego prostokątnego uchwytu, co zapewnia pełne wykorzystanie struktury jego obwodu magnetycznego z magnesów metali ziem rzadkich, zapewniających wysokie natężenie indukcji magnetycznej. Przekłada się to na dużą siłę przyciągania magnetycznego. Pozwala zatem na optymalizację ustawienia magnesów o dużej sile magnetycznej, pozwalającej na utrzymanie obrabianego przedmiotu.

W porównaniu do prostokątnego uchwytu magnetycznego, siła przyciągania jest czterokrotnie większa. Rozkład matrycy biegunów generuje wiązki pola magnetycznego o równej gęstości i prostopadłym kierunku, dzięki czemu siła przyciągania rozkłada się symetrycznie.

Mały promień łuków pola magnetycznego zapewnia płytką penetrację przedmiotu, co pozwala na precyzyjną obróbkę także cienkich elementów. Zarazem, przy zamkniętym uchwycie, w obrębie linii obwodu magnetycznego tworzy się zamknięta siatka, dzięki czemu magnetyzm szczątkowy jest bardzo niski.

Stoły magnetyczne można ze sobą łączyć!

Jeżeli potrzebujesz większej przestrzeni roboczej możesz połączyć przykładowo dwa stoły 2040 aby otrzymać przestrzeń roboczą 200x800mm lub 400x400 mm.

Specyfikacja :

1. Duża siła przyciągania

Całkowita siła przyciągania =21*n ("n" oznacza liczbę bloków magnetycznych) (kgf). Przyciąganie przedmiotu obrabianego = 21*n ("n" oznacza liczbę bloków magnetycznych mających styczność).

Przykładowo, w uchwycie magnetycznych 2040, występuje 120 bloków magnetycznych, a całkowita siła przyciągania to 21*180= 2520 (kgf).

2. Wysoka Prezycja

Precyzja dla 300mm wynosi 0.02 , długość zwiększona o 300mm, dokładność wynosi 0.03mm.

3. Niski magnetyzm szczątkowy

Magnetyzm szczątkowy nie przekracza 5% siły przyciągania.

4. Wysokie bezpieczeństwo

Brak zasilania elektrycznego zapewnia bezpieczeństwu dla użytkowników.

5. Swobodna Regulacja

Regulacja siły odbywa się przy pomocy pokrętła, zgodnie z poniższym przykładem:

Budowa i Zastosowanie :

Uchwyt magnetyczny składa się z podstawy z blokami magnetycznymi, żelaznej ramy i wału mimośrodowego. Szczeliny są pokryte żywicą. Pomiędzy ramą a blokami magnetycznymi znajdują się magnesy z metali ziem rzadkich.

Wał mimośrodowy powoduje załączenie lub zwolnienie siły przyciągania. Służy on do mocowania lub zwalniania przedmiotu obrabianego. Po lewej i prawej stronie znajdują się gniazda do mocowania przedmiotu na platformie roboczej.

Ze względu na rozkład biegunów, cztery przyległe bloki magnetyczne stanowią jedną jednostkę, a cały uchwyt składa się z wielu bloków magnetycznych, zapewniających dużą siłę.

Pozwala to na przyciągnięcie przedmiotu podczas jego obróbki. Jeśli rozmiar przedmiotu wykracza poza rozmiar platformy roboczej, wciąż można wykonać jego obróbkę. Patrz poniższy rysunek drugi
