Мотор-редуктор с регулятором 9-125 об/мин 230В 6Вт до 0,3Нм.

Motoreduktor jednofazowy 2IK6R-10 z regulatorem US33-6W

• zakres regulacji obrotów 9-125obr/min

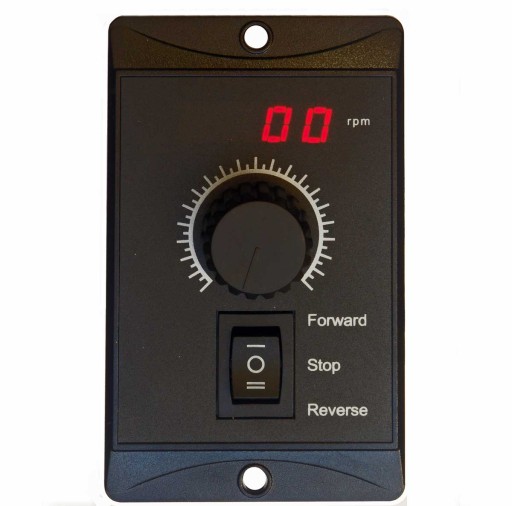

• zmiana kierunku i zatrzymywanie przełącznikiem na froncie regulatora
• moment obrotowy do 0,3N.m na osi wyjściowej
• zasilanie z sieci jednofazowej 230V 50Hz
• sprzężenie zwrotne z silnika do regulatora pozwala utrzymać zadaną prędkość w dużym zakresie obciążeń
• wyświetlacz pokazuje zadaną prędkość silnika przed zredukowaniem przez przekładnię zębatą
• przełożenie przekładni 10-krotne
• na osi wyjściowej jest więc prędkość 10-krotnie mniejsza niż prezentowana na wyświetlaczu
• łożyska kulkowe osi wyjściowej i reduktora zapewniają trwałość i cichą pracę
• oś wyjściowa o średnicy 8mm
• regulator pozwala na podłączenie dodatkowego, zewnętrznego włącznika STOP, np nożnego (włączenie zatrzymuje)

Minimalna stabilna prędkość silnika indukcyjnego we współpracy z tego rodzaju sterownikami wynosi 90-120obr/min.     Po zredukowaniu w tym modelu poprzez reduktor o przełożeniu 10-krotnym, na osi wyjściowej występuje 9-12obr/min. Niższe prędkości nie byłyby efektywne, dlatego zaplanowano takie ograniczenie prędkośći minimalnej w regulatorze.

Na regulatorze zadano maksymalną prędkość przewidywaną dla nie obciążonego silnika (praca luzem). Rzeczywista prędkość silnika pod obciążeniem znamionowym jest 10-20% niższa od zadanej. Ten model regulatora (US33-6W) pokazuje prędkość zadaną. Na osi wyjściowej przekładni prędkość pod obciążeniem znamionowym około 125obr/min.

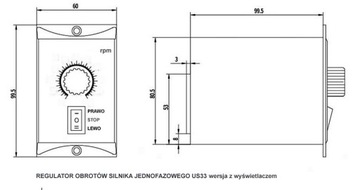

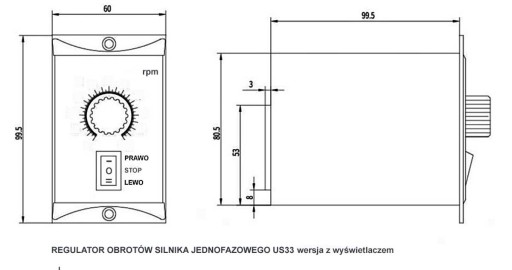

Na rysunku pokazano otwór montażowy dla zamocowania regulatora wraz z rozstawem otworów na śrubki mocujące.

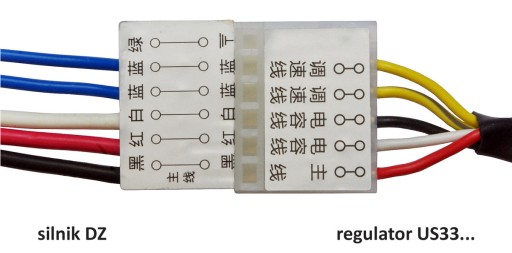

Właściwy sposób połączenia gniazda silnika z wtykiem regulatora
