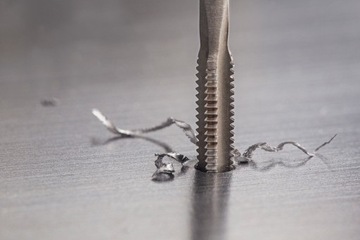

GWINTOWNIK M12 RĘCZNY M12x1.50 mm. HSS DIN-2181/1P

Gwintownik M12x1.50

Przeznaczone do zastosowań ogólnych, do gwintowania otworów przelotowych i nieprzelotowych (<2.5d), w stalach konstrukcyjnych węglowych, niskostopowych i staliwie o wytrzymałości do Rm < 600MPa.

Specyfikacja techniczna:

• marka: Horn
• typ gwintu: metryczny zwykły prawoskrętny.
• twardość: 60°HRc (+/-1°).
• ilość rowków wiórowych: 3.
• zarys gwintu: kąt 60°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).
• w zestawie dedykowane plastikowe etui.

Normy:

• Zgodne z normą: DIN-2181/1P.
• norma gwintu: ISO DIN-13.
• tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu pod gwintowanie to ø10.2 mm.

Wymiary (rysunek techniczny):

• gwint (d1): M12.
• skok gwintu (P): 1.50 mm.
• długość części całkowitej (l1): 80 mm.
• długość uchwytu zabieraka (l2): 10 mm.
• średnica uchwytu zabieraka (d2): kwadrat 7.0 mm.
