Generator funkcyjny FY3225S dwukanałowy 25MHz

FY3200S to seria dwukanałowych generatorów funkcyjnych działających w oparciu o bezpośrednią syntezę częstotliwości DDS. Dzięki temu mamy generator funkcyjny z dwa niezależnymi kanałami wyjściowymi, dobrych parametrach wyjściowych i funkcjonalności, oraz atrakcyjnej cenie. Jak przystało na generator funkcyjny umożliwia on generację podstawowych przebiegów takich jak: sinusoidalny, prostokątny, trójkątny, piłokształtny, cyfrowy TTL i przebieg arbitralny. Dodatkowo generator umożliwia modulację częstotliwości FM lub amplitudową AM przebiegu wyjściowego. Przebieg arbitralny jest to taki przebieg który sami możemy zdefiniować - narysować. Dwa niezależne wyjścia generatora umożliwiają nam przykładowo generację na wyjściu CH1 przebiegu sinusoidy o częstotliwości 1kHz i amplitudzie 5,25V. Natomiast w tym samym czasie na wyjściu CH2 możemy generować inny przebieg: np. prostokąt o częstotliwości 1,5MHz i amplitudzie 1,3V. Generator posiada funkcję przemiatania częstotliwości (z ang. SWEEP): czyli ustawiamy fd częstotliwość dolną i fg częstotliwość górną. Generator FY3200S FeelTech w zdefiniowanym czasie będzie przemiatał pomiędzy ustawionymi dwoma wartościami częstotliwości fd i fg w określonym przez użytkownika czasie w sposób liniowy lub logarytmiczny. Generatory z serii FY3200S posiadają dodatkowo wbudowany licznik i miernik częstotliwości. Wbudowany interfejs komunikacyjny USB w generatorze funkcyjnym i oprogramowanie PC dla systemu WIN pozwalają na sterowanie jego pracą zwiększając tylko komfort pracy.

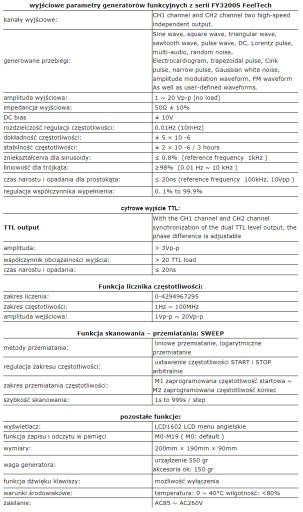

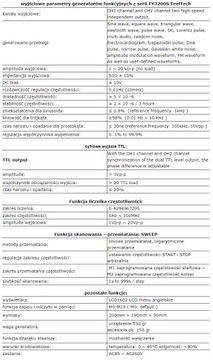

dane techniczne:

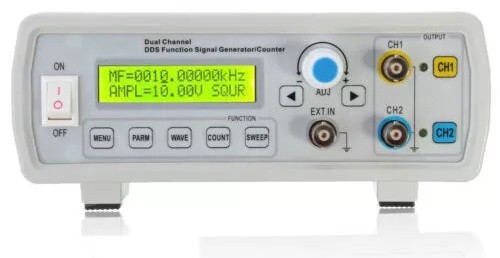

• generator funkcyjny FY3225S produkcji FeelTech
• dwukanałowy generator funkcyjny
• kanał CH1 i CH2 mogą generować niezależne przebiegi elektryczne
• długość pamięci przebiegu: 2048 punktów = 2k
• próbkowanie: 250MSa/s
• rozdzielczość pionowa: 12bit
• możliwość zdefiniowania przesunięcia fazowego pomiędzy CH1 i CH2
• CH1 - wyjście analogowe kanału 1
• CH2 - wyjście analogowe kanału 2

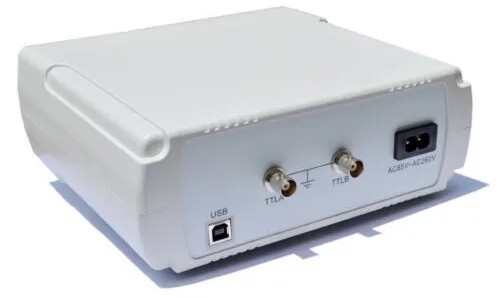

• TTL A- wyjście cyfrowe TTL
• TTL A- wyjście cyfrowe TTL
• EXT IN - wejście licznika i miernika częstotliwości
• generacja przebiegów w oparciu o cyfrową syntezę częstotliwości DDS

• ADJ - cyfrowy impulsator do regulacji parametrów, funkcji
• generator wyposażony w wyświetlacz LCD 16 znaków x 2 linie z podświetleniem
• zakres generacji przebiegu sinusoidalnego: 0 do 25MHz
• generacja pozostałych przebiegów w zakresie od 0 do 6MHz
• regulacja częstotliwości z rozdzielczością (skokiem): 0,01Hz = 10mHz
• generowane przebiegi: przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa,
• modulowane - modulacja sygnału FM i AM
• zakres regulacji amplitudy wyjściowej: od 1mVpp do 20Vpp

  Vpp = peak-peak wartość między-szczytowa

• regulacja współczynnika wypełnienia: 1% do 99%
• trójkąt - regulacja nachylenia zboczy: przebieg piłokształtny
• funkcja przemiatania częstotliwością SWEEP
• wbudowany licznik częstotliwości i częstościomierz do 100MHz
• obudowa z możliwością pracy w pozycji poziomej lub pod kątem

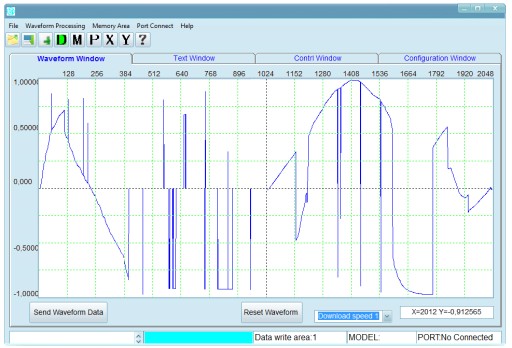

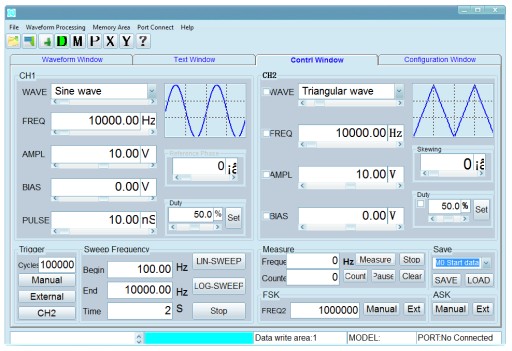

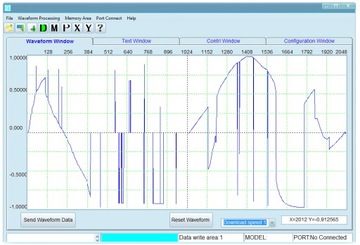

widok okna programu PC sterującego pracą generatora FY3200S:

Oprogramowanie sterującą pracą generatorów funkcyjnych z serii FY3200S FeelTech działa w systemach Windows umożliwia praktycznie pełną kontrolę nad urządzeniem. Oprogramowanie jest bardzo łatwe w obsłudze. Komunikacja pomiędzy komputerem , a generatorem odbywa się za pośrednictwem portu USB.

generowane przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa,  modulowane - modulacja FM i AM

zestaw zawiera:

• generator funkcyjny FY3225S wersja 25MHz
• przewód BNC-krokodyl x2szt.
• przewód zasilający x1szt.
• przewód USB x1szt.
