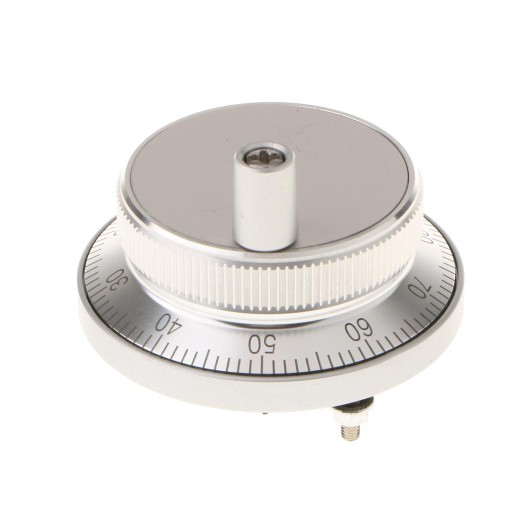

100MPG ISM8060 Ручное поворотное колесо с ЧПУ

Terminal Systemu CNC Obrotowe Koło Ręczne Ręczny Enkoder Impulsowy 5 V DC 60 Mm / 2,36 "

Opis:

Cechy:

Nadaje się do ręcznego wejścia impulsowego, takiego jak maszyny NC lub frezarskie

Wysoka niezawodność, typ połączenia terminala

Zasilanie: 5 V DC

Podanie

Przemysłowe maszyny narzędziowe

1 SPECYFIKACJE ELEKTRYCZNE

ZA) Fala wyjściowa: fala prostokątna

B) Sygnały wyjściowe: A, B, (wyjście liniowe A, A, B, B fazy)

DO) Pobór prądu: ≤100mA

RE) Częstotliwość odpowiedzi: 0 ~ 20 kHz

MI) Napięcie zasilania: 5 V DC

F) Leve sygnał: LVH ≥ 85% Vcc, VL ≤ 0,3 V

SOL) Liczba impulsów: 100 (inna liczba impulsów dostępna na żądanie)

JA) Obwód wyjściowy: otwarty kolektor NPN, push pull, sterownik linii, napięcie

2 SPECYFIKACJE MECHANICZNE

ZA) Pozycja sygnału: 4 rodzaje

B) Prędkość bez uszczelnienia: 500 obr / min

DO) Początkowy moment obrotowy bez uszczelnienia: ≤1,0 x 10-2 Nm ( 25 * C)

RE) Odporność na wstrząsy: 980 m / s2, 6 ms, 2 razy każda w XYZ

MI) Odporność na wibracje: 50 m / s2, 10 ~ 200 Hz, po 2 godziny na XYZ

FA) Żywotność: MTBF ≥ 10000 h ( 25 * C, 2000 rpm)

Tabela rozmiarów:

Średnica: ok 60 mm / 2,36 ''

Wysokość: ok 50 mm / 1,97 ''

Pakiet zawiera:

1-częściowy enkoder impulsowy z uchwytem
