Реле 12 В + пульт дистанционного управления 433 МГц

⚡ Przekaźnik 12V + odbiornik +  pilot 433MHz ⚡

☑️ Zastosowanie:

✔️ Moduł przekaźnika sterowanego drogą radiową za pomocą pilota. Urządzenie sprawdzi się tam gdzie jest potrzeba zdalnego włączania lub wyłączania dowolnego urządzenia.

✔️ Dzięki temu modułowi możemy w wygodny sposób otwierać np. bramę, czy zdalnie sterować oświetleniem.

✔️ Można go także użyć w systemach alarmowych do zdalnego uzbrajania, rozbrajania alarmu.

☑️ Funkcjonalność:

✔️ Moduł umożliwia przełączanie zasilania DC lub sieciowego (do modułu należy doprowadzić osobno 12V do zasilania logiki).

✔️ Do modułu można zaprogramować do 10 pilotów (dostępne na innej aukcji).

✔️ Estetyczny pilot z przyciskami umieszczonymi w wgłębieniach - zminimalizowane ryzyko przypadkowego naciśnięcia.

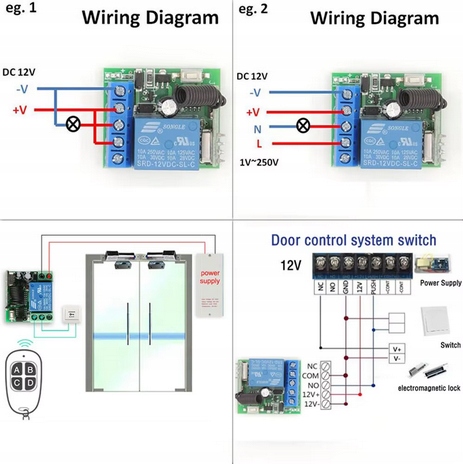

☑️ Opis wyprowadzeń:

• V+ Plus zasilania logiki (12V)
• V- Minus zasilania logiki (12V)
• COM - wejście obwodu przełączanego
• NC - wyjście normalnie zamknięte
• NO - wyjście normalnie otwarte

☑️ Instrukcja:

⏩Tryb chwilowy/przełącznikowy: Naciśnij 1x (tryb chwilowy) lub 2x (tryb przełącznika) klawisz uczenia na odbiorniku. Gdy dioda LED zaświeci się - naciśnij wybrany przycisk pilota. Gdy dioda LED na płytce odbiornika zacznie migać i zgaśnie - programowanie jest zakończone.

⏩Tryb zatrzasku: Naciśnij 3x klawisz uczenia na odbiorniku. Gdy dioda LED zacznie migać i zaświeci się naciśnij przycisk A. Gdy dioda przestanie migać, naciśnij przycisk B. Gdy dioda zgaśnie - programowanie jest zakończone (A - ON, B - OFF).

⏩Tryb opóźnienia czasowego: Naciśnij 4x klawisz uczenia na odbiorniku(4x dla 5s, 5x dla 10s, 6x dla 15s). Gdy dioda LED zaświeci się - naciśnij wybrany przycisk pilota. Gdy dioda LED na płytce odbiornika zacznie migać i zgaśnie - programowanie jest zakończone.

⏩Resetowanie: Naciśnij 8x klawisz uczenia na odbiorniku.

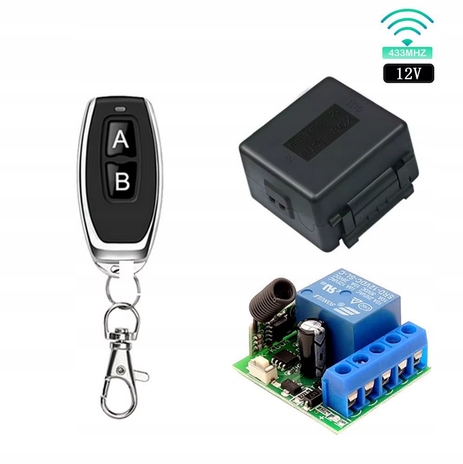

⭐Pilot:

• ✅Częstotliwość pracy: 433.92MHz
• ✅Zasilanie: bateria 3V
• ✅Ilość przycisków: 2
• ✅Prąd podczas nadawania: 12mA
• ✅Moc nadawa: 10mW
• ✅Typ modulacji: ASK
• ✅Typ kodowania: nauka
• ✅Zasięg: 80m
• ✅Wymiary obudowy: 59 x 28 x 8 mm

⭐Odbiornik:

• ✅Napięcie zasilania: 12V (+/- 3V)
• ✅Maksymalne napięcie przekaźnika: 250V AC
• ✅Maksymalny prąd przekaźnika: 10A
• ✅Częstotliwość pracy: 433,92Mhz
• ✅Czułość odbiornika: >97dBm
• ✅Zasięg: 20 - 100m (otwarta przestrzeń)
• ✅Tryb dekodowania: dekoder MCU
• ✅Typ kodowania: kod nauki, stały kod,
• ✅Tryby pracy: monostabilny, bistabilny, czasowy(5s ,10s ,15s)
• ✅Złącza podłączeniowe: terminal Block
• ✅Typ wyjścia: NO , NC
• ✅Wymiary PCB: 35x30x18mm
• ✅Wymiary obudowy: 40 x 37 x 25mm
