GSM/GPRS SIM 900 Shield Модуль Arduino Uno + антенна

Moduł GSM/GPRS SIM 900 Shield Arduino Uno + antena

Ilość: 1 szt.

Moduł GSM/GPRS SIM 900 Shield, bazujący na SIM900. Kompatybilny z Arduino.

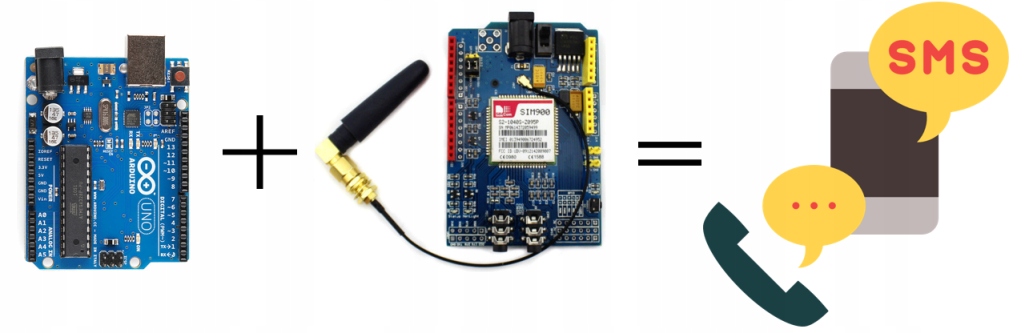

• Moduł GSM/GPRS jest oparty na układzie SIM900, służy do nawiązywania komunikacji w standardzie GSM/GPRS. Za pomocą modułu można wykonać połączenie telefoniczne, wysyłać i odbierać SMS, przesyłać dane w systemie GPRS.
• Na module znajdują się dwa gniazda Jack 3.5 służące do podłączenia słuchawek oraz mikrofonu. Moduł posiada gniazdo antenowe SMA lub IPEX służące do podłączenia zewnętrznej anteny GSM. Kartę SIM umieszcza się w gnieździe znajdującym się również na module.
• Moduł posiada podstawowe wyprowadzenia niezbędne do konfiguracji układu SIM 900 za pomocą komend AT, przesyłu danych oraz do zasilania modułu.
• Moduł posiada pola lutownicze w które po wlutowaniu listw kołkowych może służyć jako nakładka (shield) do Arduino UNO.

Dane techniczne:

• Komunikacja w pasmie GSM/GPRS 850MHz, 900MHz, 1800MHz, 1900MHz
• napięcie zasilania 5 V
• pobór prądu 2A
• protokół komunikacyjny UART standard 5V i 2.8 V (w zależności czy są używane pola lutownicze obok gniazda mikrofonowego czy piny odpowiadające pinom D0 i D1 na arduino)
• wymiar modułu 76 x 55 mm
• gniazda do anten GSM, typ SMA lub IPEX

Kod produktu: GPS-007

Moduł GSM GPRS SIM900 z anteną

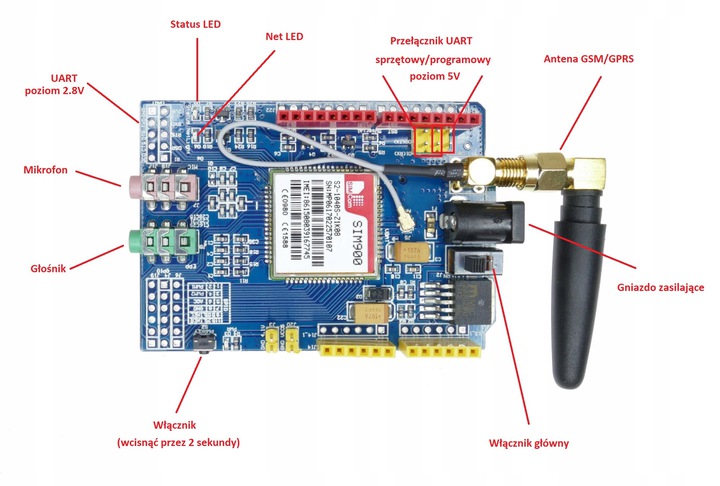

Wyprowadzenia:

• 12 pinów GPIOs,
• 2 piny PWM i wbudowany ADC w układ SIM 900 (wszystkie poziom 2.8V).
• Gniazdo baterii CR1220. Służy ona do podtrzymywania zasilania wbudowanego zegara czasu rzeczywistego.
• Komunikacja z modułem odbywa się przez port UART, który może pracować w standardzie TTL (5V lub 2.8V). Za pomocą portu UART wysyła się komendy AT służące do konfiguracji układu SIM 900 oraz do wydawania poleceń. Port UART również służy do przesyłu danych GPRS.
• Zasilanie układu  5 VDC, minimalny prąd 2A.
