Термостат 4+1 каналов 4 датчика +8 сигналов тревоги ЖК-дисплей 2x24

Termostat 4 + 1 kanałowy chłodzący lub grzejący (wybór w menu)

oraz w zakresie (BIMBER)

oraz 8 Alarmów przy Spadku i Wzroście

Film z działania Sterownika Termostatu

Jest mi bardzo miło że mój projekt znalazł się na stronie głównej portalu www_elektroda_pl

Myślę że o czymś to świadczy - oto scren pulpitu

Np. do centralnego na 2 pompy pracujące niezależnie.

do załączania styczników do bojlera

Jako alarm przed zagotowaniem kominka

Zastosowań termostatu jest tak wiele że chyba nie da się zliczyć.

Ogólna zasada działania programu:

Termostaty mają histerezę, temperaturę zadaną i alarm

wszystkie parametry są ustawiane i automatycznie zapisywane do pamięci nieulotnej

Jako elementy wykonawcze jest 7 triaków BT136

Identycznie działają 4 kanały niezależnie, DS1 do DS4

Dla DS4 jest sterowany dodatkowy termostat w zakresie

Czujniki programuje się za pomocą klawiatury.

Wszystkie czujniki łączy się równolegle po wcześniejszym zaprogramowaniu.

Możesz sterować dwoma (trzema czy czterema) termostatami z jednego czujnika - grzanie / chłodzenie

Funkcja Alarmu dźwiękowego osobno dla każdego termostatu (po 2 alarmy)

W skład Aukcji oferowanego zestawu jest:

Płytka PCB z elementami

Zaprogramowany procesor Atmega

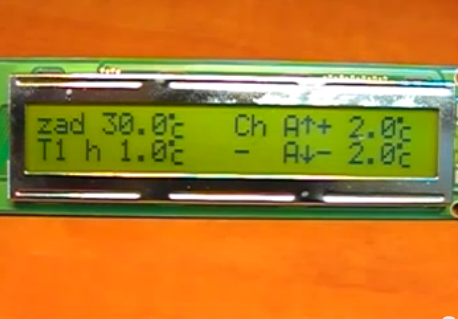

LCD 2x24 znaki

PCB drivery 5 x triak i 5 x opto MOC2041 lub 3021 -

4 czujniki temperatury DS18B20

Zestaw uruchomiony - wystarczy podłączyć zasilanie i czujniki na przewodach i gotowe

Mam napisany program Termostat Różnicowy 4 Kanałowy
