Счетчик расходомера во времени MIN/MAX, сигнализация 12 В.

Licznik przepływomierz w czasie MIN/MAX Alarm 12V

Sterownik Licznik Impulsów z przepływomierza

.

Film na YouTube

https://www.youtube.com/watch?v=cz0MFxB_4M4

.

Zasada działania

.

Układ jest z 2 przekaźnikami wykonawczymi dla alarmów

1 wejście zliczające impulsy z czujnika w standardzie TTL lub NPN OC

2 przekaźniki jako elementy wykonawcze dla 2 Alarmów

3 diody sygnalizacyjne prace przekaźników i impulsy wejściowe

.

Nastawy i funkcje

W menu głównym - zliczane są litry 00,000 , max 99 metrów i 999 litrów - ten licznik możemy resetować w dowolnym momencie - nie wpływa na inne obliczenia

podmenu

- MIN - tu ustawiamy ilość litrów poniżej której będzie uruchomiony Alarm - Jeśli nie osiągnie w określonym czasie ( czas ustawiamy w 3 podmenu)

- MAX - tu ustawiamy ilość litrów powyżej której będzie uruchomiony Alarm - Jeśli przekroczy litry w określonym czasie ( czas ustawiamy w 3 podmenu)

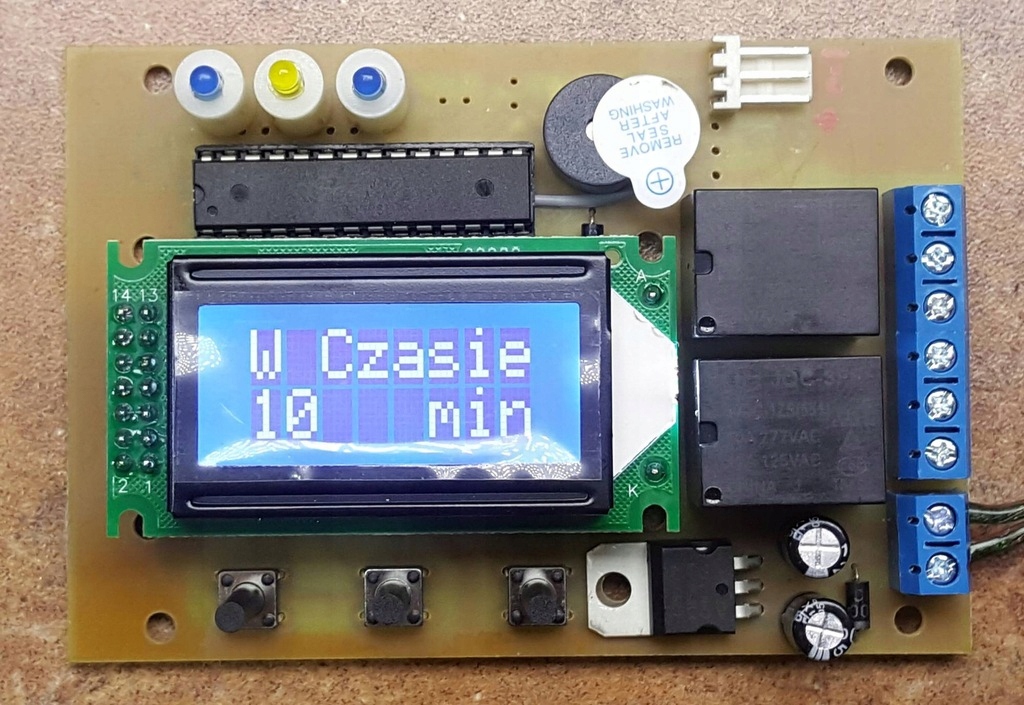

- W czasie - tu ustalamy czas pomiaru w zakresie od 1 do 999 minut

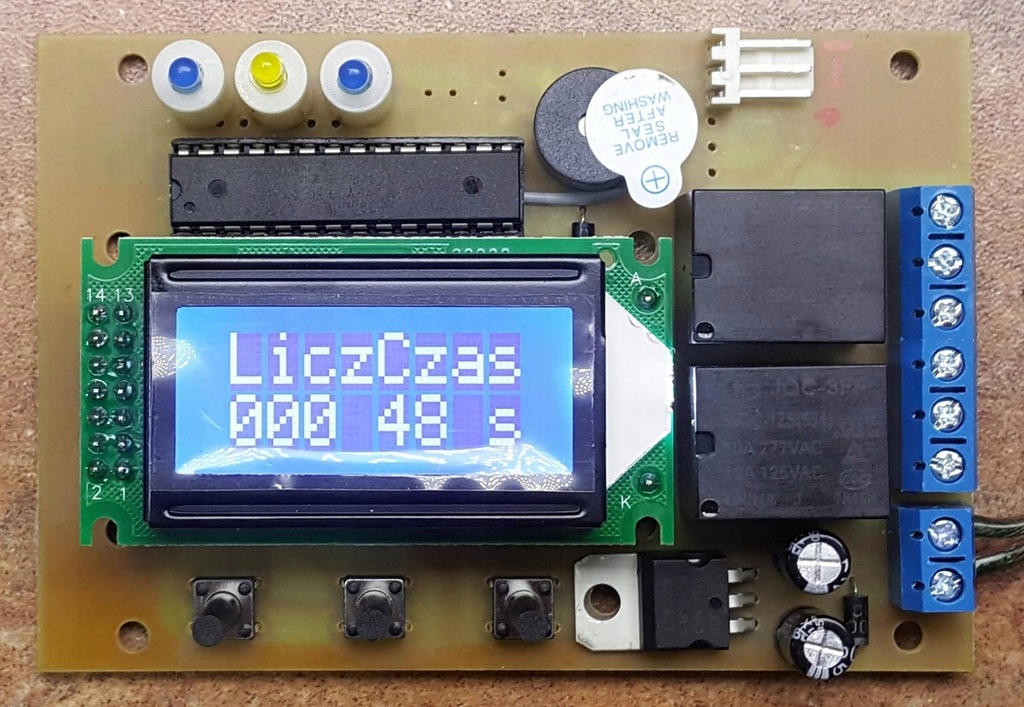

- LiczCzas - czysta informacja odliczanego czasu z menu 3 - możemy resetować wciskając boczny przycisk

- Licz.Al. - jest wy wyświetlana informacja o zliczonych Litrach w określonym czasie - możemy resetować - nie wpływa reset na inne liczniki

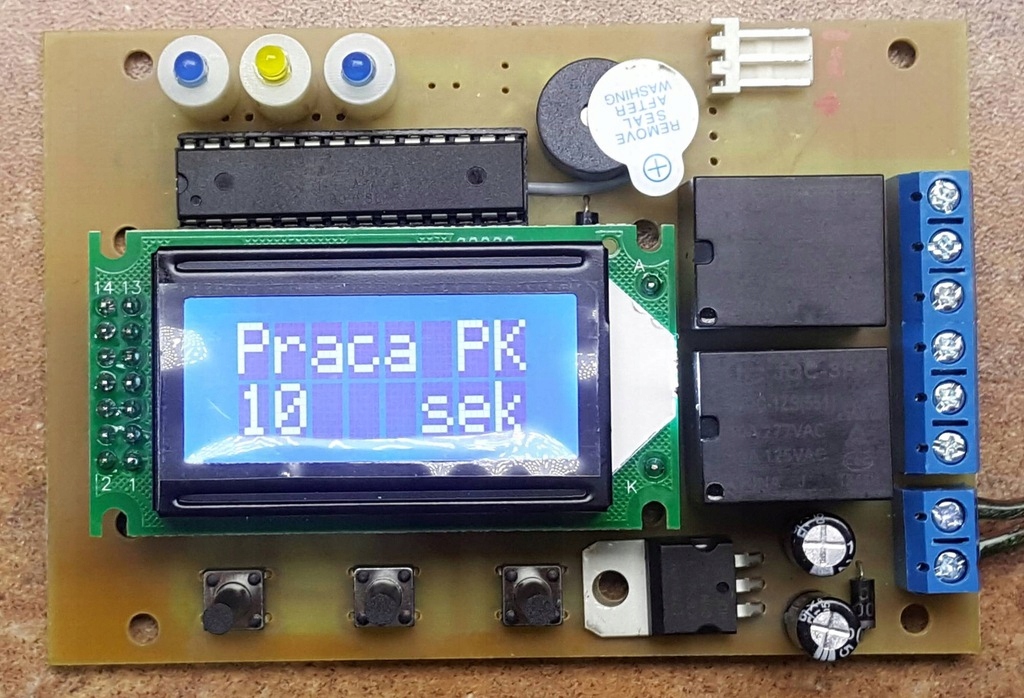

- Praca PK - tu ustalamy czas pracy przekaźnika gdy uruchomi się Alarm - MIN lub MAX - czas od 1 do 99 sek

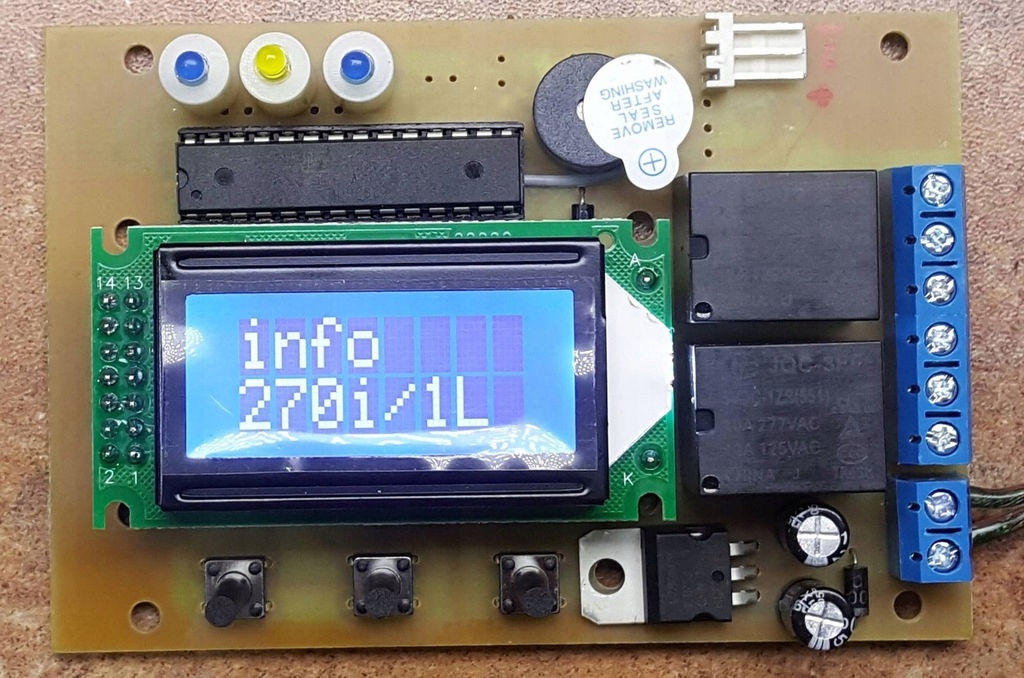

- info 270i/L - ile impulsów jest na 1 litr z czujnika przepływomierza

- imp.wej. - jest to czysta informacja o impulsach wejściowych - max 99.999.999 i przepełnienie do zera i liczy od nowa

.

W menu głównym jeśli jest dzwoneczek od Alarmu który miał miejsce lewym przyciskiem resetujemy - natomiast który to był alarm mozemy odczytać przed skasowaniem w 1 lub 2 podmenu MIN/MAX

• Stan: Nowy
• Marka: brak
• Kod produktu: brak
